Как соорудить мангал из трубы

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Затем сразу привариваются петли. Здесь нужен ассистент.

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Монтируются ножки.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Здесь крепления – дверные петли. Ножки тонкие.

Ещё версия:

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Создание:

1. Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
2. Выкройки переносятся на металл.

Ещё версии:

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Полезные рекомендации

Необычным решением для создания мангала являются газовые баллоны вместимостью 40 литров. Их можно назвать подходящими из-за достаточно толстого металла и определенной формы. Перед использованием их нужно хорошо выжигать, чтобы избавиться от газоконденсата. Толщина стенок изделия из стали с усилением ковкой должна быть около 4 мм, а из неусиленной ковки – от 6 мм.

Чтобы создать качественную конструкцию необходимо соблюдать следующие правила:

• нарезка должна производиться с точностью, допуск может быть не более 0,5 мм;
• обрабатываемую деталь нужно крепить струбцинами к краю стола;
• угло-шлифовальная машинка должна быть покрупней. Чем больше плоскость, тем более точный рез.

Выполняя работу, не стоит забывать о безопасности. Нужно надевать спецодежду, защитные рукавицы и очки.

Сложные конструкции можно сделать своими руками

Соблюдая правила монтажа, можно создать удобный и красивый мангал своими руками. При использовании качественных материалов конструкция прослужит долгие годы.

Watch this video on YouTube

Вариации размеров: ширина, глубина и длина

Ширина чаши должна быть на 10-15 см меньше длины вертела (без учета размера его ручки). С точки зрения рационального использования тепловой энергии для прямоугольной формы ширина считается 35-40 см. Учитывая особенности геометрии цилиндрической формы мангала, его ширину можно увеличить до 45 см.

Глубина мангала коробчатой ​​формы обычно составляет 15-25 см, из которых не менее 5 см приходится на слой угля, который необходим для нормальной термической обработки порции мяса. А для последующей жарки двух порций слой уже должен быть в 1,5-2 раза больше. В этом случае расстояние от поверхностей углей до мяса примерно равно 8-10 см. Также нужно учитывать размер кусочков шашлыка и глубину прорезей для шампуров (если они предусмотрены проектом).

Мангал с печью под казан

Длина мангала зависит от количества порций и размера кусков мяса. Для жареного ягненка, свинины или телятины кубик с ребрами 3–5 см считается оптимальной формой кусков, но это утверждение верно только для мякоти. При приготовлении мяса на кости (на ребрах) кусок имеет неправильную форму и при неизменной толщине ширина куска может достигать 8-10 см. Имеются шампуры, между крайними участками и боковыми стенками мангал. Поэтому принято считать, что в среднем шпажка должна составлять примерно 10 см рабочей длины мангала.

Как сварить мангал своими руками

Конструкция отличается удобством переноски. Жаровня представляет собой универсальную основу для других моделей, которые можно размещать на стационарных и перевозимых подставках, а также встраивать в комплексы.

В отличие от предыдущего способа изготовления самодельного мангала цельный лист металла брать не обязательно. Подойдут металлические куски подручных средств, из которых выкраиваются 5 деталей необходимых габаритов:

• две длинные боковины;
• две короткие;
• дно.

1. Вырезаем заготовки.
2. Свариваем, зачищаем швы.
3. Отрезаем для ручек два куска уголка длиной 10-15 см и привариваем на короткие боковины жаровни.
4. Изготавливаем ножки из профильной трубы:

• отрезаем 4 заготовки 40х40 мм длиной по 10 см и 4 30х30 мм длиной 80 см;
• привариваем короткие куски трубы к нижней части ящика;
• в длинных ножках сверлим отверстие, нарезаем резьбу для болта-фиксатора.

Если вы хотите на даче поставить стационарный мангал, который не намерены разбирать, в схему можно внести корректировки. В этом случае ножки из профильной трубы или уголка будут не только служить опорой, но и объединять части корпуса.

Детали иногда соединяют крепежом, но более надежно – при помощи сварки. Арматура придаст прочности готовому изделию, и его не «поведет» при нагреве, даже если жаровня сделана из тонкой стали.

Описание устройства многофункционального мангала

При желании можно сделать своими руками конструкцию из стальных труб, называемую «паровоз», которая совмещает в себе несколько функций: мангал, гриль, барбекю и коптильню. Смастерить такую конструкцию можно из нескольких труб или пропановых баллонов со следующими параметрами:

• диаметр трубы 300-500 мм;
• длина основного отделения 1100-1200 мм;
• длина коптильни (холодного копчения) 1200-1300 мм;
• длина топки 550 мм;
• диаметр дымоотвода из профильной трубы 30-60 мм;
• материал — металл 6 мм;
• решетки и полки — нержавеющая сталь.

Для удобства изготовления подобного агрегата своими руками лучше предварительно сделать чертеж приспособления или найти фото готового изделия. Нужно приварить основное отделение к отделению коптильни под прямым углом, для этого используются две металлические трубы с одинаковым диаметром. Должна получиться вертикальная коптильня и горизонтальный основной мангал.

Верхняя и нижняя часть такой коптильни заваривается металлической пластиной, сверху делается отверстие для дымоотвода и сам дымоотвод из профильной трубы, а снизу вырезается отверстие для отвода воды. Можно прикрепить емкость для воды и излишек жира, которые образуются и стекают во время копчения.

Примерно посередине корпуса коптильни нужно вырезать дверцу, прикрепив ее на навесы, можно также смастерить стальную ручку и шпингалет. Внутри коптильни можно разместить несколько решеток по типу барбекю или крючки для подвешивания продуктов.

Затем с другой стороны основной части мангала немного ниже середины приваривается отделение топки. Лишние отверстия с обоих торцов завариваются металлическими пластинами. В ней, также как и в основной части, необходимо вырезать окошко и сделать крышку. Далее с торца делаем колосник или заслонку для поддува. Внутри топки привариваем держатели для решетки.

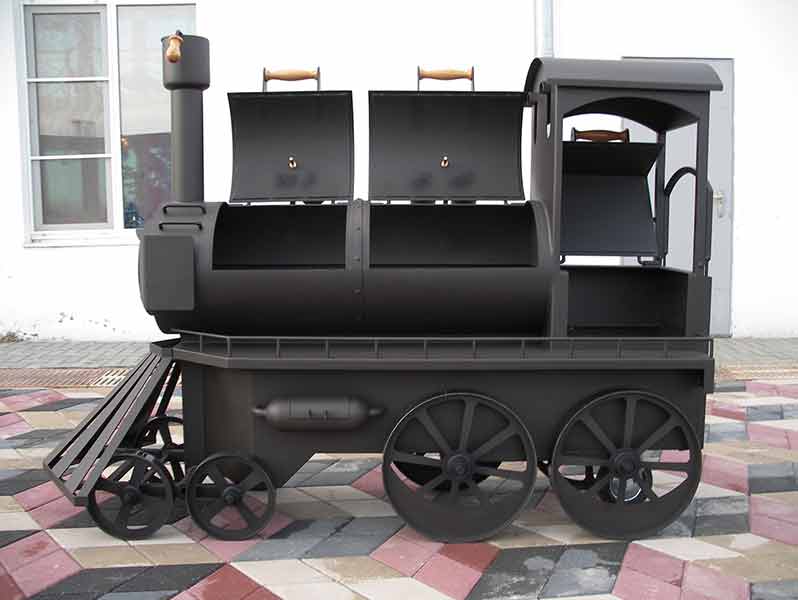

Внешне такой мангал, изготовленный своими руками, действительно напоминает конструкцию паровоза, особенно если творчески оформить его дизайн. В дополнение агрегат оснащают выдвижными столешницами, решетками и полками, имеющими функциональное и декоративное значение. На одном таком устройстве можно в одно и то же время  жарить шашлык, коптить продукты и запекать овощи на гриле.

Такого типа мангалы имеют довольно высокий КПД. Способствует этому закрывающаяся крышка и сам материал, из которого изготовлен агрегат. Даже при малом количестве углей хорошо прогретый корпус изделия еще длительное время будет отдавать тепло, необходимое для приготовления пищи, а необычный дизайн — украшать дачу и радовать глаз.

Достоинства и недостатки

У мангалов из трубы есть преимущества:

• простота конструкции;
• дешевизна конечного изделия;
• большой выбор различных вариантов изготовления;
• возможность создания модели, не похожей на остальные.

При использовании для создания мангала своими руками газовой трубы или баллона, к преимуществам можно отнести длительный срок службы.

Недостатков у мангалов из трубы немного — значительный вес некоторых моделей и неравномерность жара. Второй недостаток объясняется так — закругленные стенки направляют тепло в середину, поэтому такой мангал в середине жарит сильнее, чем возле стенок. Это не относится к горизонтальным моделям с крышкой и вертикальным вариантам.

Полезные советы и рекомендации

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы.
Выберите место для установки мангала таким образом, чтобы он был защищен от ветра. Это поможет поддерживать стабильный нагрев и улучшит качество приготавливаемой пищи.
Перед сборкой мангала почистите и обработайте профильную трубу, чтобы удалить защитную пленку и устранить оставшиеся следы ржавчины. Это поможет продлить срок эксплуатации вашего мангала.
При разметке профильной трубы используйте рейку или уровень для обеспечения точности. Это позволит собрать мангал ровно и без наклона.
Во время сборки мангала используйте специальные крепежные элементы, предназначенные для профильной трубы
Они обеспечат надежное соединение деталей и гарантируют безопасность при эксплуатации.
При монтаже решетки или гриля обратите внимание на размеры профильной трубы и выберите подходящие размеры дополнительных материалов
Это важно для обеспечения правильной функциональности и безопасности приготовления пищи.
Не забудьте о безопасности
Проверьте, чтобы приспособления для поддержания решетки были надежно установлены. Поставьте мангал на ровную поверхность и удостоверьтесь, что он устойчив
Используйте ремни или веревки для фиксации мангала, если это необходимо.
После завершения сборки и установки мангала тщательно проверьте все соединения и крепления на предмет надежности и безопасности

Используйте мангал с осторожностью и соблюдайте все правила пожарной безопасности.
Не забывайте о правильном уходе за мангалом. После использования очистите его от пепла и грязи

Регулярно проверяйте состояние профильной трубы и решетки, и заменяйте их при необходимости.

Простой мангал с ручками для небольшой семьи

Их металла можно сделать своими руками простой, но удобный мангал с ручками по размерам, рассчитанным для себя. Схема такой конструкции очень проста – это прямоугольный короб с днищем без верха.

Длина определяется индивидуально, в зависимости от личных потребностей. Для небольшой семьи достаточно длины мангала 60 см и ширины 30 см.

Высота стенки максимум 15 см. Не стоит делать выше, иначе требуется больше жара. Ширина металла для этого мангала 4 мм. Вырезать можно по собственному чертежу в любой мастерской.

Вырезать из металла стенки и днище по размерам.

Сделать отверстия в боковых частях в 2 ряда каждые 10 см. Эта мерка зависит от длины мангала. Сначала отмерить и расчертить маркером, затем просверлить.

Сделать запилы для шампуров. Их количество зависит от длины мангала. Можно делать запилы каждые 6 см. Глубина запила примерно 1 см.

Сварить короб точечно изнутри. При этом металл ставить плотно, чтобы не было дополнительной вентиляции в мангале. Из профильной дуги вырезать 2 рейки по 120 см для усиления стенки и изготовления ручек. Такая длина нужна для того, чтобы по краям были выступы по 30 см.

Идеальная высота мангала определяется по росту его хозяина. Согнуть руку в локте на 90° и измерить расстояние от кисти руки до пола. Например, 110 см. В этом случае высота ножки должна быть 95 см (за минусом высоты мангала). Вырезать ножки такой длины.

Приварить ножки. Сделать поперечную стяжку между ними, приварив трубки нужного размера.

Приварить по контуру короба чуть ниже пропилов для шампуров трубки для усиления конструкции и создания ручек.

Приварить поперечные трубки для формирования ручек с обеих сторон.

Мангал готов. Можно при желании его покрасить специальной термоустойчивой краской.

Обработка металлических элементов

Для изготовления мангала из профильной трубы необходимо уделить особое внимание обработке металлических элементов, чтобы они были надежными и долговечными. В этом разделе мы рассмотрим несколько способов обработки металла

1. Зачистка поверхности

Перед началом обработки металла необходимо зачистить поверхность от загрязнений и защитных покрытий. Для этого можно использовать металлическую щетку или шлифовальный инструмент. Зачистка поверхности позволит лучше сцепиться с ней краске или другому покрытию.

2. Антикоррозийная обработка

Для защиты металла от коррозии рекомендуется провести антикоррозийную обработку. Для этого можно использовать специальные антикоррозийные препараты, которые наносятся на металлическую поверхность. Также можно использовать грунтовку с антикоррозийными добавками.

3. Покраска

После антикоррозийной обработки можно приступить к покраске металлических элементов мангала. Для этого рекомендуется использовать специальную краску для металла. Краску можно нанести кистью или использовать аэрозольную краску для более равномерного распределения.

4. Сборка и закрепление

После обработки металлических элементов можно приступать к сборке и закреплению мангала

Здесь важно обратить внимание на качество сварных швов и крепежных элементов. Рекомендуется использовать крепежные детали из нержавеющей стали для увеличения долговечности конструкции

Следуя этим рекомендациям по обработке металлических элементов, вы сможете создать качественный и долговечный мангал из профильной трубы.

Технические особенности и правильные размеры

Перед изготовлением нужно выбрать правильные размеры мангала для шашлыка. С подробными инструкциями по выбору всех характеристик знакомьтесь в статье «Идеальные размеры мангала».

• Длину изделия определяет количество едоков. 60 см – наиболее универсальная длина, позволяющая жарить до 10 порций, а также комбинировать шампуры с решеткой.
• Ширина жаровни. Самая универсальная – 30 см подходит для большинства шампуров и решеток. Если у вас есть хорошие шампуры – ориентируйтесь на их длину. Отняв 8-10 см, получите ширину жаровни.
• Глубина – не более 20 — 25 см.
• Толщина стали определяет долговечность конструкции. Рекомендованная толщина – от 3 — 4 мм.
• Удобная высота мангала для шашлыка – до 1 м.

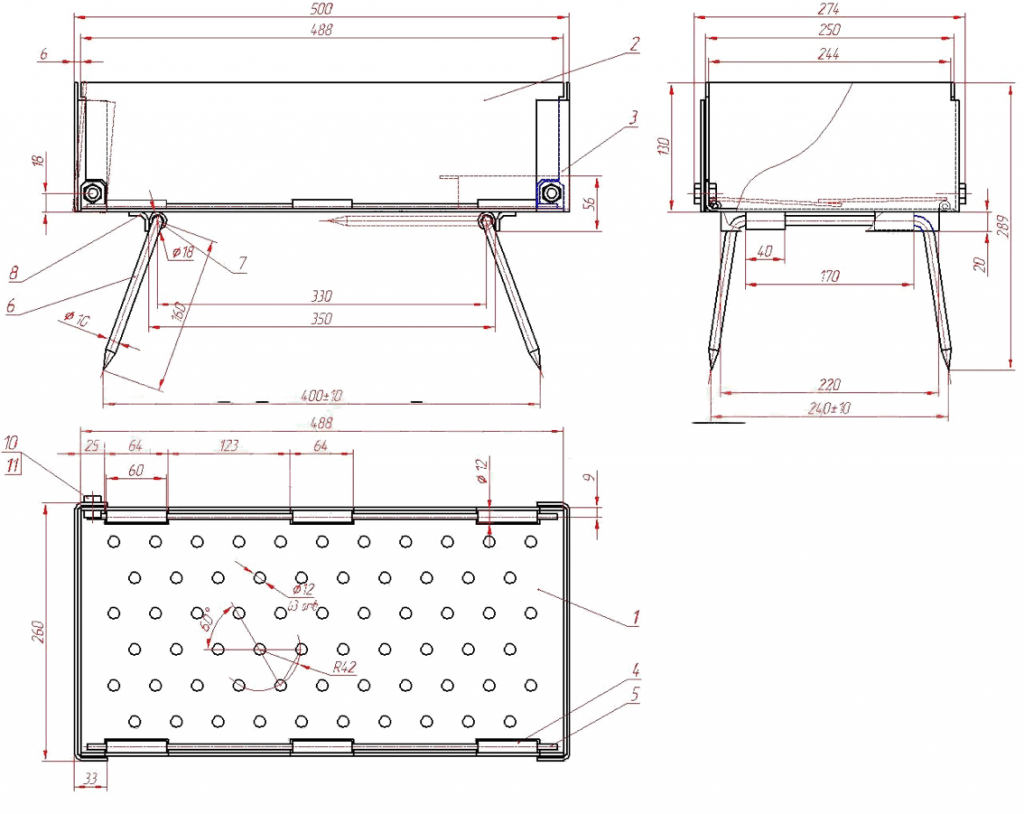

Изготавливать можно по готовым чертежам, которые вы найдете в статье, или подкорректировать их под свои индивидуальные потребности.

За изготовление мангала своими руками может взяться даже новичок с начальными познаниями в сварочных работах и немного умеющий резать металл болгаркой.

Подготовка рабочего места

Перед тем как приступить к созданию мангала из профильной трубы, необходимо правильно подготовить рабочее место. Вот несколько важных шагов, которые помогут вам это сделать:

1. Выберите подходящее место для работы. Лучше всего выбрать плоскую поверхность, чтобы мангал стоял стабильно. Будьте внимательны к окружающим объектам, таким как здания, деревья, кустарники, чтобы не создавать пожароопасную ситуацию.
2. Защитите рабочее место от деревьев, кустов и других горючих материалов. Удалите сухую траву, листья и другие горючие материалы вокруг рабочего места. Убедитесь, что ничего легко возгораемого не находится поблизости.
3. Оснаститесь необходимыми инструментами и материалами. Приготовьте профильную трубу нужной длины, металлические уголки, болты и гайки, молоток, электрическую дрель с набором сверл разного диаметра, сварочный аппарат и другие инструменты, которые могут понадобиться в процессе работы.
4. Защитите себя и свою одежду. Не забудьте надеть защитные очки и перчатки для работы с металлом. Также рекомендуется носить одежду, которая скроет открытые участки тела и предотвратит возможные травмы.

После выполнения этих шагов вы будете готовы приступить к изготовлению мангала из профильной трубы.

Складной мангал

Из металла можно смастерить своими руками даже складной мангал, который собирается в компактный чемоданчик. Размеры можно выбирать для себя индивидуально

Важно выкроить все детали предварительно на бумаге или картоне и перенести все на металл, после вырезать

Далее делать, как на фото​ и в описании:

Вырезать все детали. Разметить места для петель.

Наживить слегка, подложив под петли тонкие сантиметровые планки.

Обварить все петли. Соединить все части

Предварительно важно фиксировать их прихватками, которые после счистить под ноль

После приступить к изготовлению ножек. Для них использовать трубу 15 мм.

Насверлить отверстия 5 мм, отступая около 1 см. Сделать 4 ножки выбранной высоты.

Для красоты и устойчивости можно приварить шар или пластину.

Приварить гайки для крепления ножек к днищу короба.

Сделать выдвижные ручки произвольного размера и застежку.

Этот мангал сделать довольно сложно, но это самая удобная конструкция для того, чтобы возить его с собой.

Критерии выбора конструкции

Очень часто в вопросе выбора материала для мангала отдаётся предпочтение металлу. Ему свойственна долговечность, стойкость к серьёзным температурным режимам и прочим факторам. Некоторые составляющие конструкции скрепляются различными способами. Но метод сварки является самым надёжным и оптимальным в этом деле.

Сегодня правильно сварить мангал — дело начальное. Многие хозяева желают создавать не какие-то заурядные конструкции. И поэтому оснащают их дополнительными элементами. К таковым относятся:

• Топка, в которой можно разогревать блюда.
• Специальные отсеки для сушки дров.
• Полки для разных кулинарных добавок и специй.

Если вы задались целью сварить мангал своими руками, то перед самим творческим процессом изучить фотографии и схемы разных модификаций. Их несложно найти в сети. Так вы подберёте себе определённую модель. Полезно просматривать и видео-инструктажи. В них мастера детально и практически излагают сварку конструкции. Это помогает предварительно быть в курсе потенциальных сложностей предстоящего дела.

На практике создание металлического мангала не такое уж и сложное.

Только заранее решите следующие вопросы:

• Конструкция будет разбираться или будет монолитной?
• Размеры. На сколько персон предназначается аппарат? Этот аспект влияет на его параметры и количество шампуров, которые могут в один момент в нём применяться.
• Каким эксплуатационным периодом будет характеризоваться изделие? Эти критерии определяет выбор того или иного металла.
• Какой внешний облик будет у конструкции? Для этого следует изучить множество фотографий и вариантов с разными дизайнами. Вы сможете подобрать себе подходящий по стилю и расцветке. Оптимально, если найдёте видеоматериал по сооружению именно этой модели.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Определяемся с видом мангала

Разновидности этих конструкций многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный мангал квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные.

Небольшой и легкий разборный вариант, который можно возить в машине. Подходит для походов в лес, удобнее и прост.

Стационарный

Массивный мангал, созданный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие мангалы дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельной постройке мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачников.

Устройство и принцип работы

Мангал — это специальное устройство, предназначенное для приготовления шашлыка, гриля и других блюд на открытом огне. Основной компонент мангала — это труба, которая является основой для установки жаровни. Недостатком традиционных мангалов часто является низкая мобильность и непрактичные размеры, поэтому многие люди предпочитают самостоятельно изготавливать мангалы из трубы.

Основная идея работы мангала состоит в том, чтобы создать открытый огонь под жаровней, на которой располагается продукт для приготовления. Такой принцип обеспечивает равномерный прогрев и придает блюду характерный аромат и вкус. Размеры мангала могут быть разными, однако рекомендуется выбирать оптимальные размеры, учитывая количество гостей и доступное пространство для его установки.

Существует несколько советов по изготовлению мангала из трубы

Важно определиться с размерами и формой конструкции, а также выбрать подходящую трубу и материалы для изготовления. Хорошим решением является составление чертежей, которые помогут вам в процессе изготовления мангала

При этом необходимо учесть прочность и долговечность конструкции, чтобы мангал служил вам долгое время.

Самый простой разборный мангал из металла

Самый простой мангал может поместиться в обычный чехол от зонта, например! Ну, если же вы не желаете переводить чехол от зонта, то сшейте новый.

Размеры простого разборного переносного мангала следующие:

• длина поперечин 500 мм;
• длина ножек 450 мм;
• ширина поперечин – 30 мм;
• ширина ножек – 10 мм;
• толщина стали – 3 мм;

Чтобы сделать разборный мангал своими руками из металла придерживайтесь инструкции.

1. Вам понадобится полоса 1 м из листовой стали для поперечин, а также 4 полосы для ножек. Все размеры уже указаны выше.
2. Метровую полосу разрезаем болгаркой на две части по 50 см. Намечаем расстояние по 60 мм и делаем прорези для шампуров на 5-6 мм.
3. В каждой поперечине просверлить по 2 отверстия, к которым будем крепить ножки. Диаметр = 5мм, отступы от краев на 10-12 мм.
4. Будущие ножки переносного мангала следует заточить с одной стороны, чтобы их было проще забивать в землю.
5. Просверлить отверстие диаметром 5мм с отступом от края на 15 мм. Сюда будем крепить заклепки.
6. Далее заклепываем отверстия. Более подробно как это сделать смотрите на схеме ниже.
7. Если вы не хотите делать заклепки, то можете элементарно обойтись с помощью гаек и болтов. Однако в таком случае со временем они будут развинчиваться, и придется постоянно их подкручивать.
8. Как только закрепите все части двух поперечин – простой мангал из металла готов! Шейте чехол,и берите с собой на природу, в поход или куда душе угодно.

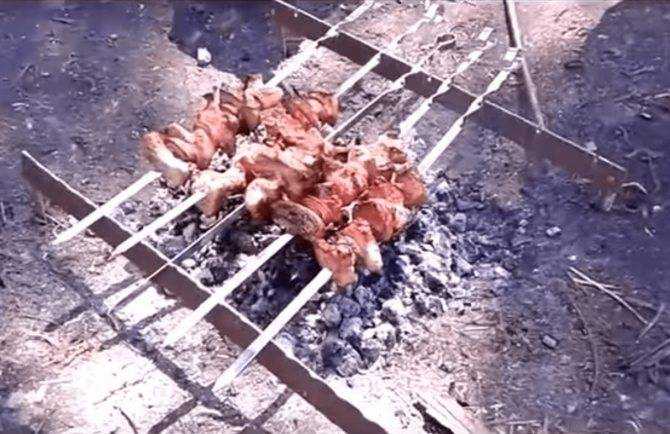

Мангал вбивается в землю молотком рядом с кострищем

Остудить можно в воде, или просто подождав.

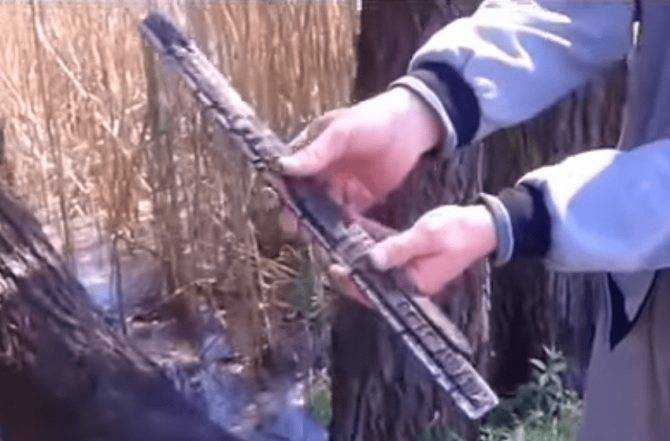

Удобно сворачивается в единую конструкцию

Размеры очень привлекательны для того, чтобы взять с собой в поход, на рыбалку или просто на природу

Более подробно на видео от авторов данного мангала.

Основные этапы изготовления любого мангала и советы специалистов

В создании своими руками любого мангала из металла основные моменты — выбор материала, модели и размеров будущей конструкции. По советам опытных мастеров, металл следует выбирать не тонкий, не менее 4 мм шириной, лучше больше. Есть конструкции, которые выполнены из 8 мм. Их сложно распиливать, но результат будет достойным, такой мангал прослужит очень долго.

Размеры конструкции каждый может определить для себя самостоятельно, в зависимости от своих нужд

Важно только вырезать детали по выбранной схеме и лучше предварительно начертить собственный чертеж со своими габаритами

Чаще всего можно встретить мангал прямоугольной формы. Он может быть на высоких ножках или без них, складным или стационарным.

Иногда делают мангалы с трубой. Для этого следует подготовить чертеж боковин по определенной выкройке. Бывают мангалы в виде баллона, они позволяют закоптить мясо.

Мангалы с местом для чаш или казанов делаются по более сложным чертежам. Все они приведены далее на фото.​

Если в работе над мангалом выбран очень толстый металл, и распилить его своими руками нет технической возможности, можно обратиться в любую мастерскую со схемой и размерами, чтобы выпилить детали, а после приступать к самостоятельной сборке.

Далее следует соблюдать очередность действий:

1. Вырезать детали короба или основной части.
2. Проделать все отверстия, запланированные по модели.
3. Сварить короб.
4. Вырезать по размерам станину, если требует модель. Сварить.
5. Приварить ручки при необходимости.
6. Можно покрасить конструкцию.

С покраской специалисты расходятся во мнении. Некоторые советуют покрыть краской или любым составом от коррозии металла. Другие говорят о том, что даже любая термостойкая краска облезет после нескольких использований.

После сборки конструкции важно обработать металл по всей поверхности щеткой, которая надевается на болгарку. Это уберет все шероховатости и придаст законченный вид конструкции

Материал

При выборе материала нужно учитывать, что металл должен выдерживать воздействие открытого пламени

Также важно обратить внимание на его экологичность

Для изготовления мангала можно использовать:

1. Чугун. Хорошо переносит перепады температуры. При использовании на улице поверхности быстро покрываются ржавчиной. Транспортировка осложняется большой удельной массой.
2. Сталь. Лучшие разновидности — 45, 10Г2, 16ГС. Часто применяется для изготовления различных инструментов.
3. Нержавеющая сталь. Наиболее популярный материал для изготовления мангалов. Выдерживает перепады температуры, длительное воздействие влаги. Весит меньше чугуна.
