Мангал из газового баллона своими руками: чертежи с размерами, пошаговая инструкция

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла. Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

• Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
• Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

• В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
• Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности!

В частности, о последнем и пойдет дальше речь …

Инструменты необходимые для работы

Для быстрой работы необходимо приготовить соответствующий инструмент. Понадобиться набор инструментов домашнего мастера, а также несколько дополнительных вещей:

• болгарка или шлифовальная машинка;
• сварочный аппарат любого типа;
• средства индивидуальной защиты, очки, перчатки;
• металлические дверные петли в количестве от 3 до 5 штук;
• заклепочный пистолет, заклепки;
• зубило, молоток;
• отвертка, гаечный разводной ключ;
• дрель с набором сверл (обязательно наличие сверла 10-12 мм);
• трубы для дымохода и ножек, к последним применяются материалы от неиспользуемых швейных машин.

Использование инструментов требует определенных навыков, материал газовых емкостей достаточно толстый, не каждый начинающий мастер сможет грамотно распилить, сварить металл.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Конструкция мангала из баллона

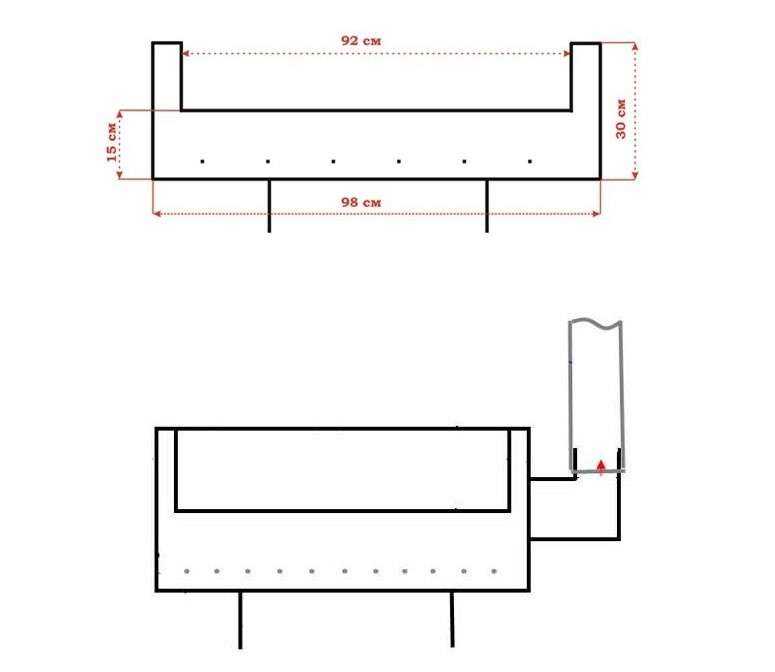

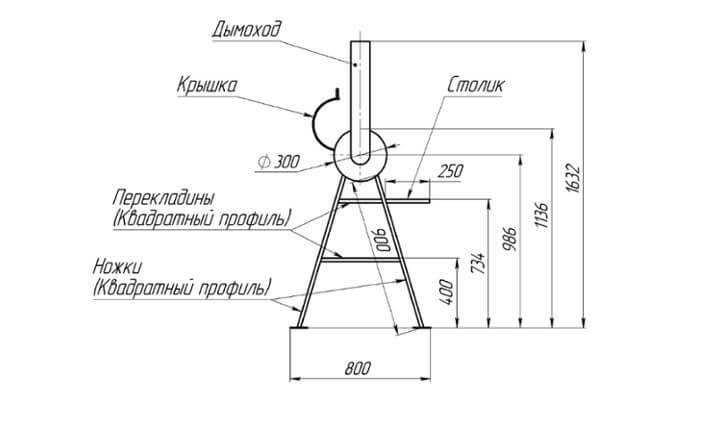

Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:

• поворотная крышка, для ее изготовления будет использована часть обечайки;
• для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;
• петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
• края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
• для отвода продуктов горения необходимо приварить патрубок с коленом;
• все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
• под самим баллоном целесообразно разместить полочку для твердого топлива;
• чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.

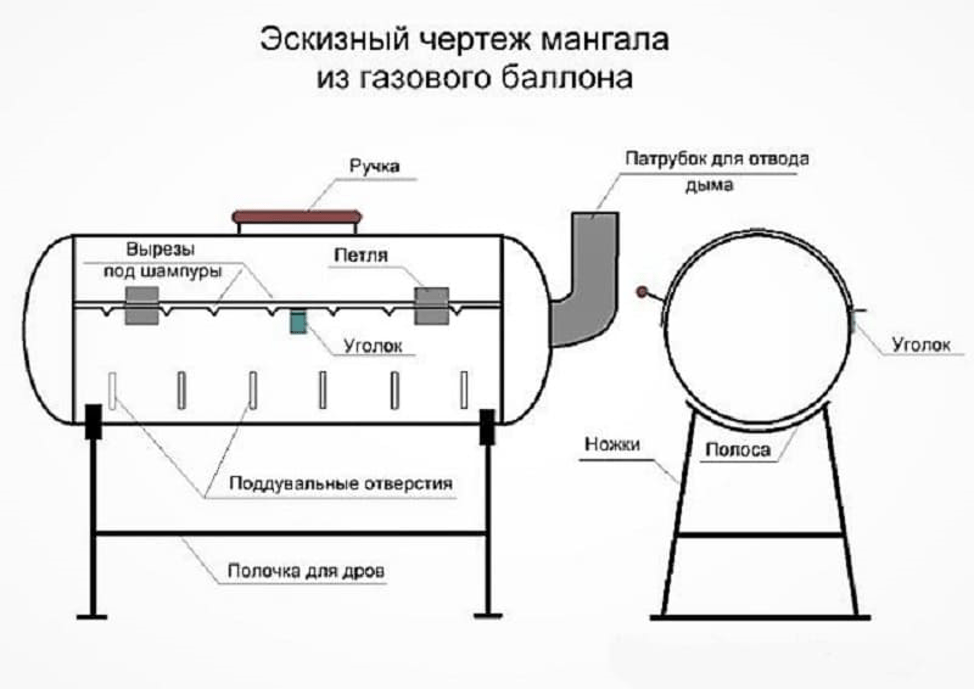

Эскизный чертеж будущего мангала

В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.

Основные резы заготовки перед началом сварочных работ

Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.

Креативная конструкция садового мангала из баллона

Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.

Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.

Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.

Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме

Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.

Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.

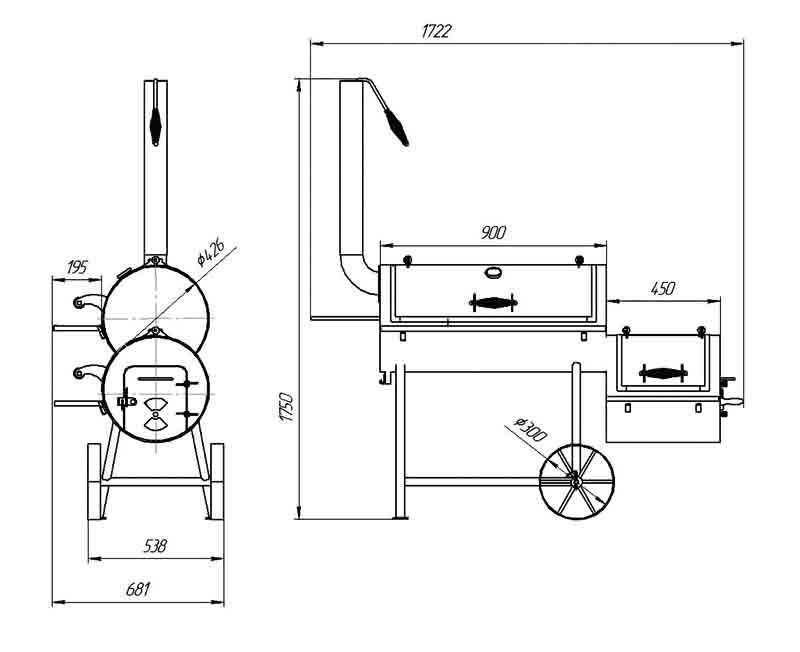

Чертеж коптильни из двух газовых баллонов

Реальное исполнение коптильни

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм. Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

Последний штрих — срезаем кран и завариваем отверстие.

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

То, что должно получится в результате: мангал из газового баллона с крышкой

Простая конструкция

Описанный выше вариант удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

Для начала необходимо с особой тщательностью осмотреть корпус баллона на присутствие коррозии, ржавчина и предмет пригодности к использованию в качестве мангала.

Помните о том, что остатки пропана внутри могут привести к неприятным последствиям. Поэтому при вскрытии баллоне нельзя использовать болгарку, нельзя допустить возникновение искры от инструмента. При малейших вспышках емкость может взорваться.

Сначала баллон следует промыть

Максимально осторожно при помощи гаечного рожкового ключа откручиваем вентиль, чтобы стравить газ.

Когда остатки пропана полностью испарятся и выветрятся, кладем баллон на бок, чтобы избавиться от конденсата.

Затем аккуратно отпиливаем вентиль, периодически поливая его холодным мыльным водным раствором.

К месту среза присоединяем шланг и наполняем полностью баллон водой. Емкость немного встряхиваем, чтобы обеспечить растворение жидких углеводородов на всей внутренней поверхности.

Оставляем баллон на сутки, затем сливаем всю воду вдали от дома и жилых объектов

Как сделать разборку емкости для мангала из газового баллона безопасно, показано на видео.

[youtubehttps://www.youtube.com/watch?v=XYhuPKl63Bc]

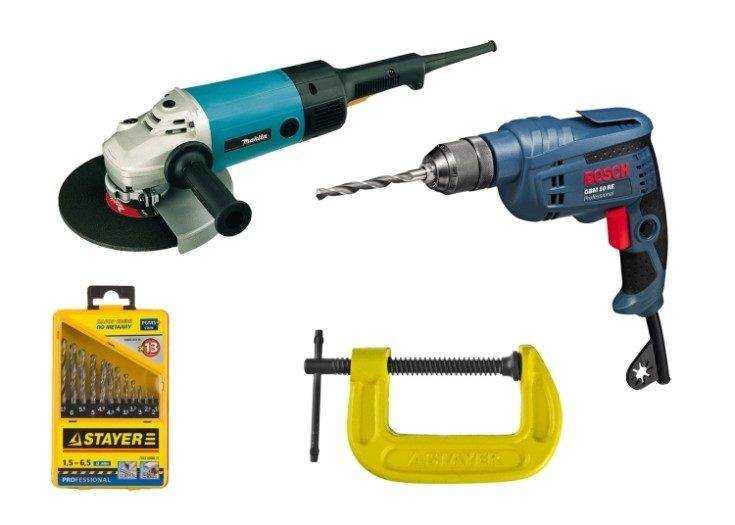

Какие инструменты и материалы нам нужны:

1. Дверные петли для крепления крышки.
2. Разводной рожковый ключ.
3. Труба из металла для дымоотвода.
4. Молоток с отверткой.
5. Струбцины.
6. Электрическая дрель.
7. Аппарат для проведения сварочных работ.
8. Болгарка.

Создание мангала

Подготовка баллона

Прежде чем начать изготовление мангала, нужно полностью опустошить газовый баллон. Все работы следует выполнять на улице, вдали от источников огня. Сначала необходимо открыть вентиль и полностью выпустить газ. Проверить, что газ вышел, можно с помощью мыльного раствора. Нанесите его на выход вентиля. Если мыло пузырится, значит, газ еще выходит.

Когда убедитесь, что баллон пуст, переверните его — должен вылиться конденсат. Далее с помощью садового шланга полностью наполните баллон водой и оставьте на 2−3 дня. Эта процедура поможет удалить запах газа. Сливать воду лучше подальше от жилых помещений. Теперь ваш баллон готов к безопасной работе с ним.

Необходимые инструменты

Чтобы сделать мангал, вам потребуются следующие инструменты:

• сварочный аппарат;
• болгарка;
• дрель и сверло по металлу;
• заклепочный пистолет;
• разводной ключ;
• молоток;
• зубило;
• отвертка;
• перчатки;
• защитные очки.

Этапы работы

1. Размечаем баллон. Нанесите мелом на баллон линии разреза под крышку и шампура, отметки для ножек.
2. Распиливаем баллон. Отнеситесь к этому этапу очень ответственно, потому что от качества распиливания зависят эксплуатационные характеристики и то, как будет выглядеть ваш мангал. Перед распилом разводным ключом полностью открутите вентиль или срежьте его болгаркой, поливая при этом водой, чтобы предотвратить случайное возгорание от искры остатков газа. Далее, используя болгарку, сделайте разрезы по намеченным мелом линиям.
3. Прикручиваем крышку и ручки. Легче всего прикрепить крышку петлями. Для этого сначала фиксируем их заклёпками, далее привариваем к корпусу и крышке. Если петли не приварить, то от высокой температуры они могут просто отскочить, и тогда крышка отвалится. С обоих боков для удобного перемещения мангала можно прикрутить приобретенные в магазине металлические ручки или же просто приварить ручки из согнутой арматуры. Кому как больше нравится. Для открывания крышки прикручиваем к ней красивую ручку.
4. Привариваем ножки. В качестве ножек используем трубы или уголки, которые нужно распилить на 4 части длиной по 50−70 см и приварить к отмеченным линиям внизу баллона на одинаковом расстоянии друг от друга так, чтобы они образовывали прямоугольник. Кроме того, на концы ножек рекомендуется приварить квадратные металлические пластины, чтобы ножки не углублялись в грунт.
5. Делаем отверстия в корпусе для притока кислорода. Чтобы происходил процесс горения, требуется постоянный приток воздуха. Для этого в задней части корпуса необходимо высверлить примерно 10−15 отверстий диаметром до 16 мм. Можно их расположить в один ряд или выполнить в шахматном порядке.
6. По намеченным линиям делаем с помощью болгарки надпилы для шампуров.
7. Устанавливаем трубу для дымохода. В то место, где раньше был вентиль, можно установить трубу для дымохода. В качестве дымохода обычно используют простые водопроводные трубы.
8. Дополнительно на дно можно уложить несколько чугунных колосников. Обычно их используют для подачи воздуха в буржуйках или котлах. При горении углей они создадут дополнительную вентиляцию воздуха. Кроме того, раскаленные колосники позволяют дольше сохранять жар углей.

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

• углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
• сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
• рулетка и другие измерительные приборы помогут разметить заготовки;
• токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
• электродрель со сверлами по металлу;
• электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
• заклепочник вытяжного типа применятся для создания неразъемных соединений;
• карандаш и чертилка, а также мел помогут размечать заготовки;
• защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

• баллон на 50 л газовой смеси;
• катаные уголки, профильные трубы;
• металлический прут диаметром 8…16 мм;
• метизы: саморезы, винты и болты с гайками;
• краска огнеупорная, жидкость для смывания загрязнений и жира;
• черенок от лопаты или иного садового инструмента.

Мангал из газового баллона 3 в одном. Чертежи, размеры и схемы мангалов-коптилен из газового баллона

Многофункциональная печь доставляет неудобства при разработке проекта. Каждый сегмент работает в собственном режиме, поэтому учитывают все нюансы и составляют схему. Существуют два варианта копчения: холодным и горячим способом.

В зависимости от выбранной технологии приготовления продуктов, составляют чертеж мангала-коптильни из газового баллона

Приготовление мяса холодным способом происходит остывшим дымом, который поступает через трубу и остывает за это время. Продукты, сделанные таким методом, хранятся до шести месяцев.

Приготовление горячим способом происходит также при помощи дыма, однако он поступает из топки, расположенной под коптильней. Срок хранения продуктов до двух месяцев.

Элементы конструкции будут удалены друг от друга на разное расстояние, чтобы сохранить принцип приготовления продуктов

Чтобы сделать из газового баллона коптилку-мангал, выбирают методы обработки рыбы и мяса. В зависимости от того, сколько функций должна иметь печь, выбирают схему. При этом учитывают стандартные размеры каждого из элементов и соотносят показатели в единой конструкции.

Средняя длина мангала 80-100 см. Расстояние между шампурами примерно 10 см. От того, какое количество шашлыка требуется приготовить одновременно, рассчитывают общую длину. Ширину регулируют длиной шампура. Производители выпускают их 30-50см. Поэтому стандартная ширина 25-30 см. Высота мангала 20 см. Угли должны располагаться невысоко, чтобы не подгорели продукты, но и достаточно близко, чтобы хватало жара.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании.

Помимо ресивера, вам потребуются следующие компоненты:

• отрезок стальной трубы и уголки;
• ручки из металла, которые будут крепиться на крышку;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
• решетка для организации барбекю;
• материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
• металлическая линейка;
• электроды диаметром 3-4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Мангал из газового баллона с трубой. Монтаж опор для мангала

Есть несколько вариантов установки мангала на ножки, чему способствует достаточно толстый металл его корпуса. Первый и самый простой метод — приварить четыре отрезка стальной трубы или уголка непосредственно к корпусу. Разумеется, места присоединения надо тщательно выверить, а в процессе работы использовать угольник и строительный уровень, иначе конструкция будет выглядеть кособоко и неопрятно. Высоту мангала каждый делает под себя, но существует и стандартная рекомендация — расстояние от земли до плоскости укладки шампуров должно быть не более 1 м.

Стоит заметить, что презентабельности и удобства описанный выше способ добавить не может. Если вы хотите получить стильное, практичное сооружение, то для этого понадобится изготовить опору рамного типа. Для этого из профильной металлической трубы 20х20х2 мм изготавливают пару боковых стоек. В верхней её части приваривают полукруглое ложе из металлической шины, выгнутой по форме баллона. Между собой обе части конструкции крепят всё тем же металлопрофилем так, чтобы получилось некое подобие подстолья. Баллон укладывают на подготовленное ложе и прихватывают сваркой. Для того чтобы сделать мангал более мобильным, к ножкам можно прикрепить металлические колёса.

Изготовление опорной конструкции для мангала

Изготовленный из бытового газового баллона мангал можно брать с собой и при вылазках на природу. Для того чтобы он не занимал много места в багажнике авто, опорную конструкцию делают разборной. Всё, что для этого понадобится — 40-сантиметровый отрезок трубы с внутренним диаметром 18–30 мм и 3-метровую трубу диаметром 16–28 мм. Главное требование — чтобы при их сопряжении зазор был небольшим, иначе мангал будет неустойчивым.

Разрезав короткий кусок на четыре равные части, получают муфты, которые приваривают к баллону в местах установки опор. После этого мангал устанавливают на ножки и выполняют сквозные сверления для их фиксации внутри муфт. Вставленные в эти отверстия штифты позволяют без труда переносить собранную конструкцию — трубки выпадать не будут. Дополнительно к бокам переносного мангала можно приварить ручки для переноски. К слову, во время транспортировки конструкции все ножки, дрова (или упаковку углей) и жидкость для розжига можно уложить внутрь. Подобная оптимизация позволит сэкономить немало места в багажнике.
