Мангал из газового баллона своими руками: чертежи с размерами, фото, видео

Что ещё можно сделать из газового баллона – нюансы изготовления

На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

Открытый мангал из газового баллона. Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.
Для создания такого «шедевра» потребуется минимум затрат и времени
Барбекю. Этот вариант конструкции мы описали подробно выше. Особенность этой конструкции – наличие откидывающейся крышки.
Коптильня отличается от барбекю тем, что в ней в обязательном порядке присутствует топка.
Топка для коптильни из газового баллона играет роль маленькой печки. Её задача − поставлять в отделение для копчения тёплый пар постоянной температуры Все сооружение должно быть герметичным. В обязательном порядке конструкция снабжена дымоходной трубой.
Смокер – носит второе название паровоз. Лучше делать его на основе точно построенных чертежей. Это детище народного умельца, ведь агрегат сочетает в себе функции сразу нескольких приспособлений – мангала, гриля, коптильни и барбекю.

Принцип работы смокера Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Как сделать коптильню из газового баллона

Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.

Иллюстрация	Описание действия
	Основанием под мангал-коптильню своими руками из газового баллона может служить подставка под старую швейную машину или вот такая сварная конструкция.
Заранее продумываем варианты крепежа выдвижного или складного столика. Конструкция может быть разной.
	Готовим баллоны, соблюдая инструкции выше. Каждый из них разрезаем, как простые жаровни-барбекю. Коптильню из газового баллона своими руками лучше выполнять по чертежам.
Единственное отличие − в топке необходимо сделать отверстие для «поддувала», которое позволит контролировать процесс тления углей. Которые, в свою очередь, будут создавать необходимый для копчения дым.
	К крышке с удобной вам стороны приварите ручку для её открывания и транспортировочные рукоятки.
В топку размещаем специальную сетку для укладки щепы.
	Начинаем работы по созданию дымохода. Привариваем «колено» и основную трубу.
Сверху прикрываем её регулируемой «шторкой».
	И вот такая многофункциональная коптилка из газового баллона своими руками у нас получилась.

Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса. В специальной публикации нашего портала мы подробно расскажем о коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.

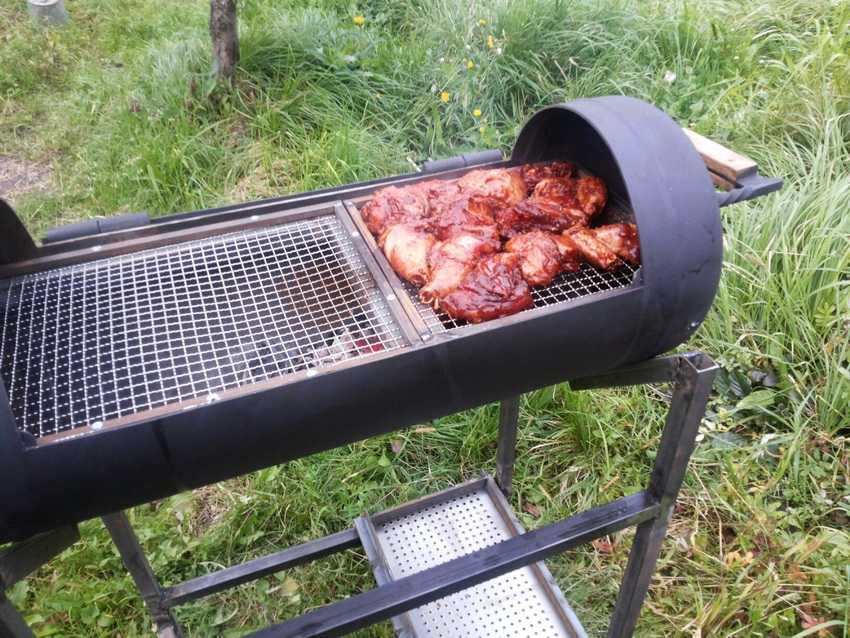

Гриль из газового баллона своими руками

Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.

Барбекю своими руками из газового баллона

Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:

Шашлычница своими руками из газового баллона

Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

Как сделать своими руками из газового баллона мангал-паровоз

Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.

Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.

Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;
многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут:

Самодельный мангал из металла
Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

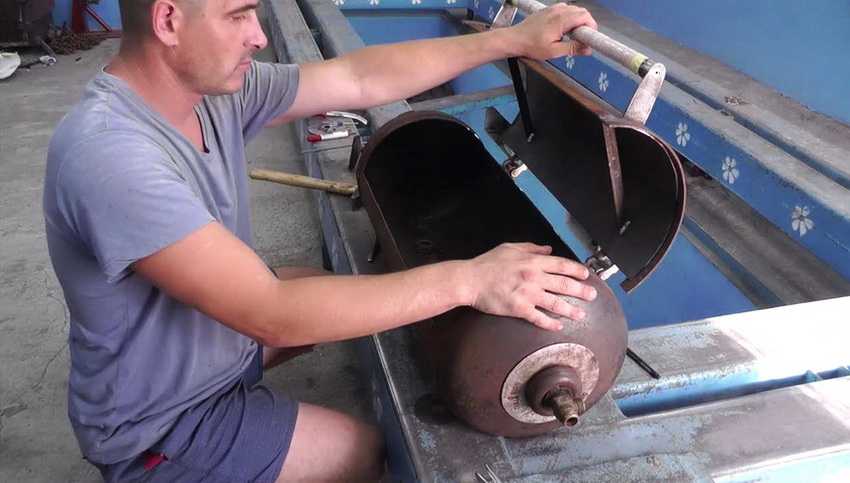

Фото: при резке баллона помните про технику безопасности

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

Кирпичная беседка.
Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

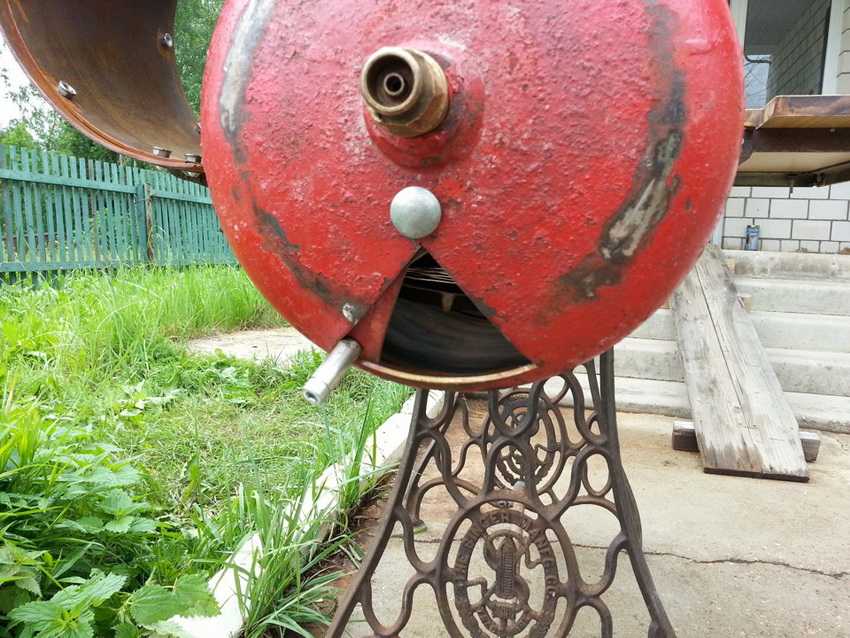

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Мангал из газового баллона: фото разновидностей изделий

Используя инструкцию по изготовлению своими руками мангала из газового баллона, купить который можно в готовом виде у опытных мастеров, несложно сделать барбекю. Для этого по длинной стороне корпуса изделия приваривается уголок. В результате получается полочка, на которой будет располагаться решетка, сваренная из прутьев арматуры. Удобным вариантом будет разделение зон в мангале для барбекю с сеткой и места для шампуров. Можно также создать стационарную жаровню. Для этого по бокам и спереди конструкции привариваются небольшие столики из уголков.

Альтернатива окрашиванию — стилизация мангала под «старину»

Еще одним вариантом конструкции из баллона является создание мангала-коптильни своими руками. В данном приспособлении присутствует дополнительный элемент в виде топки. Для его создания с нижней части баллона срезаются полосы, затем вырезается половина днища. Таким образом, получается место для организации топки, которая изготавливается из плотных металлических листов толщиной 2-3 мм и приваривается к днищу. В результате получается цельная герметичная конструкция, что наглядно показано на фото коптильни.

Здесь также необходимо организовать дымовую трубу. Ее можно приобрести в строительном магазине или изготовить из газового баллона меньшего диаметра. Рекомендуется усовершенствовать конструкцию и установить мотор, который будет осуществлять вращение вертела с мясом, что можно посмотреть на видео «Мангал-коптильня своими руками из газового баллона». Чертежи, фото, которых большое количество интернете, также помогут доукомплектовать конструкцию и получить многофункциональное сооружение.

Приступать к процессу копчения рекомендуется после прокаливания мангала и уничтожения запаха газолина. В противном случае готовые блюда приобретут неприятный запах.

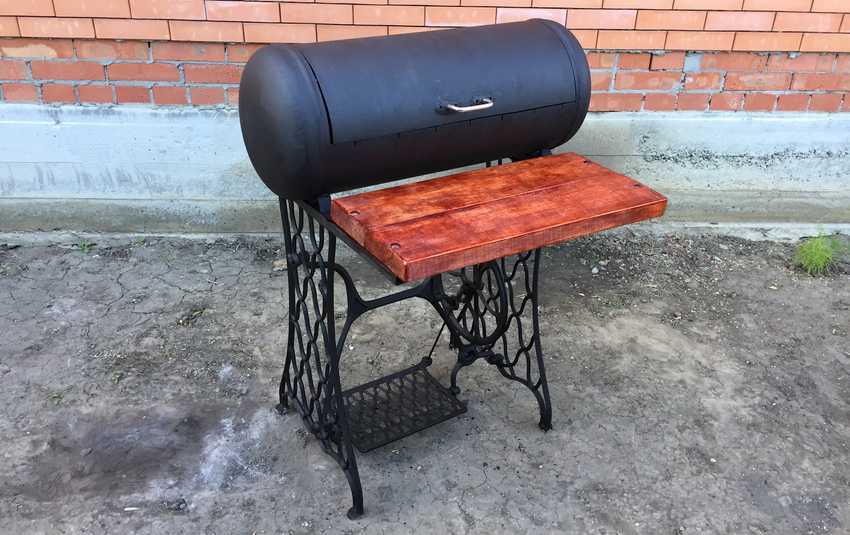

Нередко для основания мангала используют железную стойку от ножной швейной машины

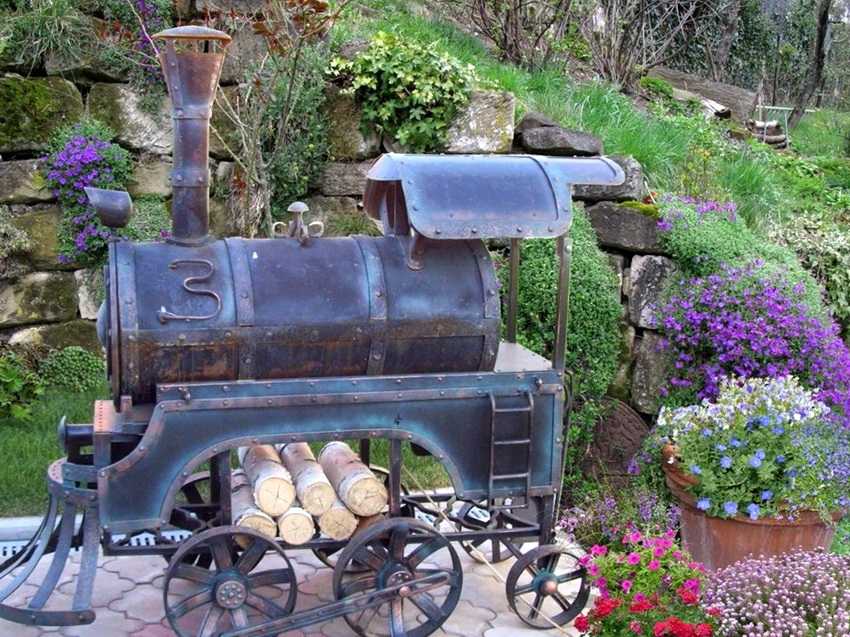

Еще одним уникальным сооружением является мангал-паровоз. Конструкция изготавливается из нескольких баллонов разного диаметра, бочек и магистральных труб. Такое изделие сочетает в себе мангал, коптильню, барбекю и гриль своими руками. Сооружение дополняется коваными элементами, которые придают конструкции оригинальный и эстетичный внешний вид.

Используя фантазию и креативный творческий подход, можно изготовить мангал в виде поросенка, собаки, домика и даже подводной лодки, что наглядно демонстрируют фото мангалов из газового баллона своими руками.

Инструкция по изготовлению жаровни

Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:

Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.

Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
Опора для мангала. В этом случае нужны уголки

Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса

Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.

Различные примеры работ, как изготовить мангал из газового баллона

При наличии свободного времени, конструкцию можно усовершенствовать. На данной иллюстрации мангал оснащен дымоходом в боковой стенке (слева), поддувалом (справа внизу) и столиком для разделки.

В топке устанавливается решетка, для барбекю или кухонной посуды. При приготовлении барбекю или использовании мангала в качестве духового шкафа – над углями подвешивается поддон для капающего жира. Он может воспламениться, и блюдо подгорит.

Мангал, даже изготовленный кустарным способом, вовсе не обязательно должен выглядеть утилитарно. При должном старании можно выполнить его не хуже, чем фабричный вариант. Данная конструкция не только красиво выглядит, но и отличается функциональностью.

При помощи регулируемых поддувала и дымохода, можно устанавливать температуру внутри печи. Для контроля в крышку интегрирован термометр. Съемная решетка позволяет готовить блюда, как в русской печи.

Если подойти к вопросу творчески, можно сделать мангал-барбекю украшением вашего подворья. В данном случае конструкция из баллона для ГБО стилизована под паровоз.

Две секции позволяют готовить раздельно разные блюда, а паровозная труба является дымоходом с регулируемой тягой.

В задней секции (в кабине) установлен дополнительный мангал прямоугольной формы. Так что можно приготовить за один розжиг барбекю, плов и шашлык.

Существует еще одно применение для самодельного мангала в плане приготовления пищи. При объеме 90 л., вертикально установленный цилиндр обеспечивает отличную тягу для дыма. Поэтому, установив таким образом баллон, мы получаем полноценную коптильню.

Для горячего копчения угли разжигаются в большей емкости, расположенной по центру.

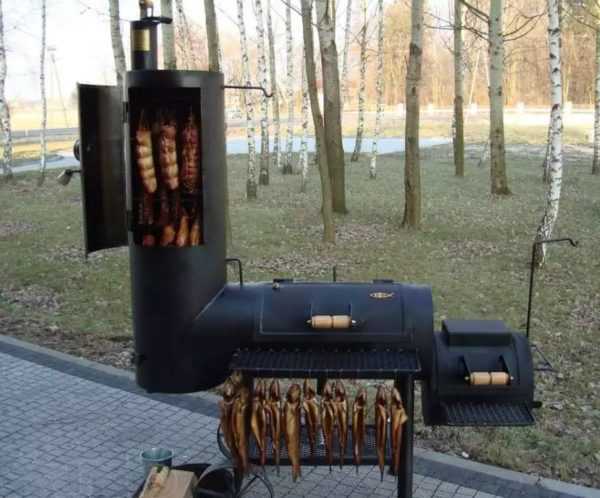

Получился своеобразный комбайн — мангал коптильня барбекю из газовых баллонов в одном флаконе. Из разных газовых баллонов собрали станок по готовке мяса на любой вкус.

Дым проходит по вертикальному цилиндру, обрабатывая подвешенные ярусами продукты. Температура контролируется при помощи термометра и регулируемой тяги.

Если вам по душе холодное копчение – источник дыма находится в малой емкости (справа). Охлаждение происходит в центральной части, и к вертикальному цилиндру подается холодный ароматный дым.

Более детально ознакомиться с тем, как создать мангал из газового баллона своими руками, можно просмотрев видео

Однако брать с собой мангал из газового баллона в поездку на природу неудобно в следствии его больших габаритов. В этом случае вам необходим мангал из металла, который так же можно сделать своими руками.

Дальнейшее обслуживание

В целом газовые мангалы выгодно отличаются от обычных дровяных тем, что требуют намного меньше времени и сил на обслуживание. Например, вам не придется очищать мангал от золы, так как ее попросту не будет. Также будет намного меньше копоти, от которой страдать будет только крышка, которая легко чистится.

Перед каждым приготовлением необходимо проверять соединения на предмет утечки газа.

Также необходимо следить, чтобы конфорка не забивалась продуктами горения и жиром. Чтобы этого не происходило вообще, можно прямо над конфоркой установить металлическую пластину с отверстиями, но так, чтобы отверстия не совпадали по вертикали с отверстиями конфорки. Это в несколько раз снизит замусоривание конфорки.

После приготовления блюд мангалу дают время остыть, а затем убирают в специально подготовленное место для хранения. Необходимости в чистке мангала каждый раз после готовки нет. Чистка производится через 3–5 приготовлений. Чистке и мойке подлежит только съемная решетка для барбекю. Также можно вымыть внутреннюю часть крышки от жира, но это зависит от процесса приготовления и в каждом случае индивидуально. Если вы, например, при приготовлении шашлыка вообще не закрывали крышку, то и чистить ее не придется.

Где лучше расположить коптильню

В данной статье рассматривались варианты стационарных и мобильных домашних коптилен. Однако, и выбор места для установки любой коптильни крайне важен, так как процесс копчения занимает время и связан с выходом большого объема дыма. Поэтому использование коптильни в закрытом помещении не является возможным.

Вредные вещества от продуктов горения также могут причинить вред растительности и уличным домашним животным.

Таким образом, при выборе места для коптильни стоит учесть многие факторы и подобрать его с учетом безопасности людей и природы, а также особенностей приусадебного участка или места отдыха.

Что касается самого хранения переносных (мобильных) коптилен, то после использования их можно спрятать в садовом домике, гараже или подвале; а готовые копченые продукты достаточно долго сохраняются в любом холодном и сухом месте.
