Как сделать вертел для мангала своими руками

Виды вертелов для мангала

Кроме традиционной конструкции, в которой вращение вертела осуществляется вручную, существуют мангалы с электрическим приводом – здесь вам не придется зорко следить за степенью прожарки, ведь мясо будет вращаться автоматически.

Подобный вертел можно сделать самому

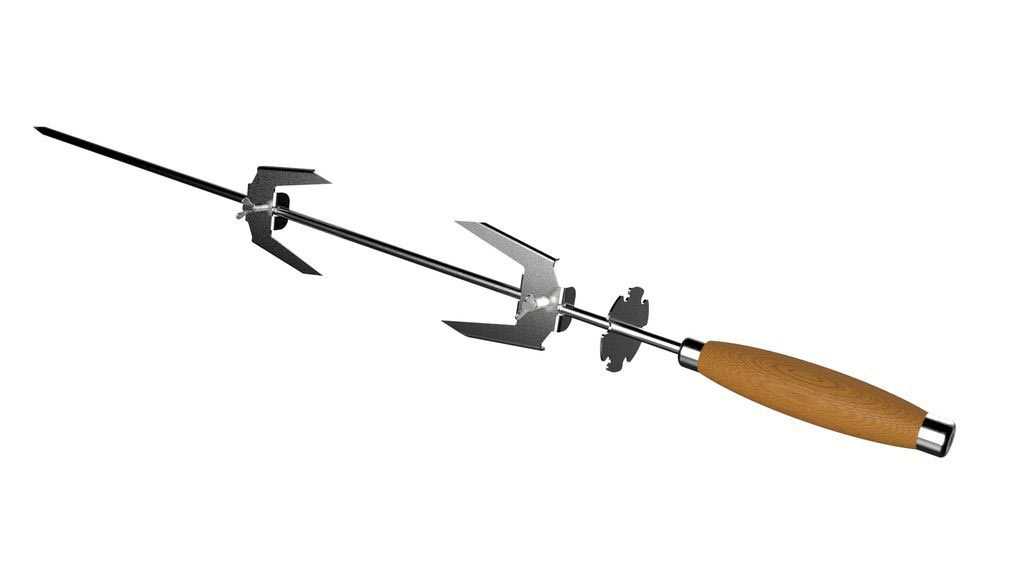

Ручной вариант

Сделать такую конструкцию весьма просто, вам даже не понадобится детальный чертеж

Важно подобрать длину прута в соответствии с длиной мангала, прибавив 15 см на припуск. Лучше использовать нержавеющую сталь, чтобы устройство служило долго. К основному стержню привариваем фиксирующие «усики», прикрепляем ручку для вращения

К основному стержню привариваем фиксирующие «усики», прикрепляем ручку для вращения.

Не забудьте о теплоизоляционном слое на ручке, ведь металл будет обязательно нагреваться.

Вертел устанавливается над мангалом на специальные опорные пластинки. В одной из них проделываем отверстия для закрепления конца прута, в другой – овальные выемки, чтобы конструкция легко проворачивалась.

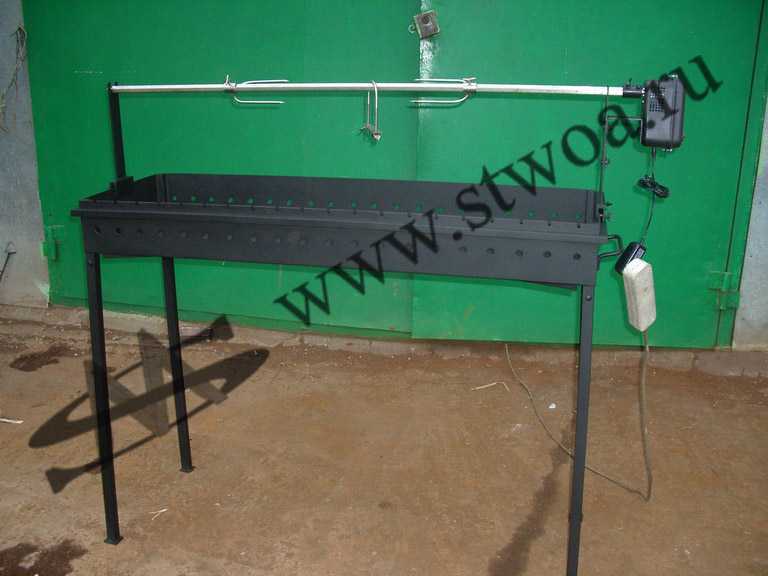

Вариант с электроприводом

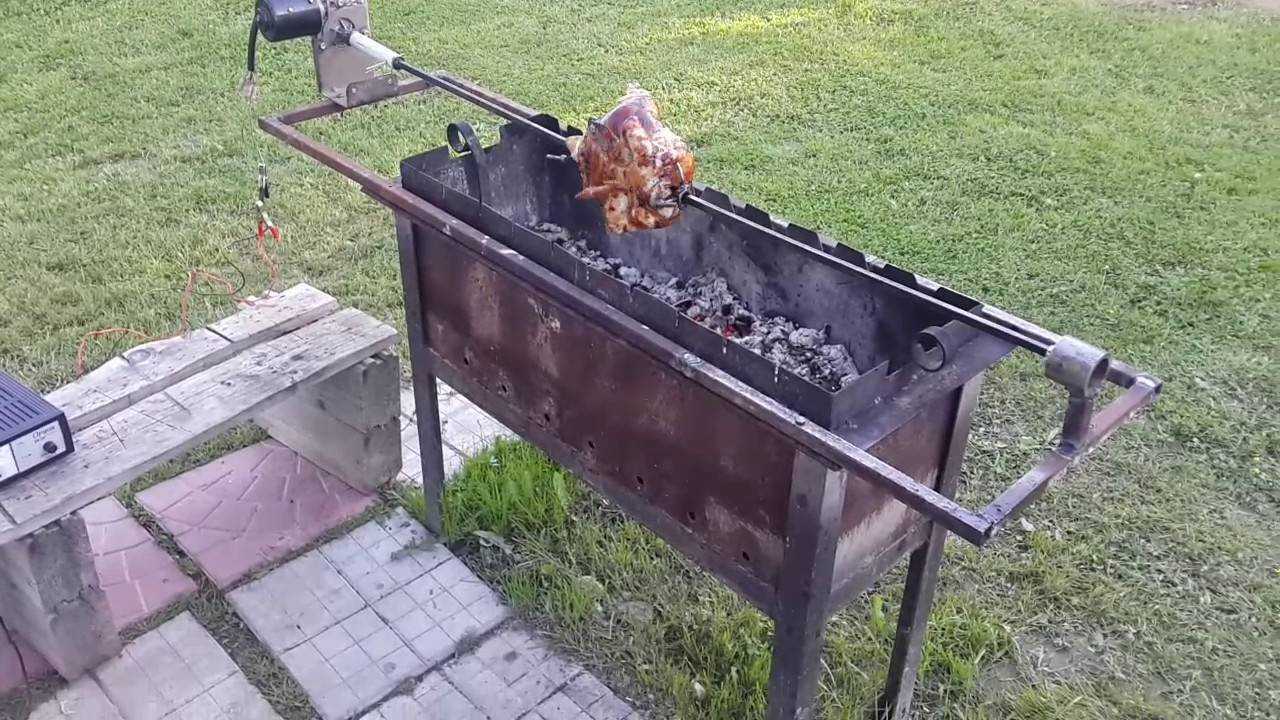

Электрический вертел для мангала обеспечивает равномерное вращение и качественную прожарку мясу. Редуктор для такой конструкции можно собрать самостоятельно из подручных материалов:

1. На вал двигателя крепим старую звездочку от велосипеда.
2. Привариваем к ней шестеренку.
3. На корпус двигателя устанавливаем вал с подшипником.
4. На другой стороне корпуса двигателя крепим на вал вторую шестеренку, также через подшипник.
5. Рядом с ручкой закрепляем шестеренку такого же диаметра, как и та, что прикреплена к звездочке.
6. Собранный двигатель закрепляем на одной из опор.
7. С помощью велосипедной цепи соединяем звездочки, обеспечивая взаимодействие с электроприводом.

Тщательно подбирайте размер звездочки – ее размер должен быть таким, чтобы обеспечить примерно один полный оборот за полминуты.

Полевой вариант

Если работы по изготовлению вертела пока только в ваших планах, а приготовить гуся или зайца над углями хочется уже сейчас, можно обойтись и без металлического прута. Его вполне заменит толстая ветка. Ее очищают от коры, заостряют с одного конца и нанизывают мясо. Следите за тем, чтобы ветка максимально близко располагалась к позвоночнику тушки, тогда мясо прожарится равномернее.

Теперь перейдем к советам по безопасности:

1. Правила пожарной безопасности

Когда мы работаем с открытым огнем, очень важно соблюдать правила пожарной безопасности. Во-первых, всегда держитесь подальше от горящего угля или дров

Не ставьте вертел слишком близко к огню, чтобы избежать возможности возгорания. И конечно, никогда не оставляйте мангал без присмотра, особенно если рядом находятся легковоспламеняющиеся материалы.

2. Правильная установка вертела

Установка вертела — важный этап перед его использованием. Помните, что вертел должен быть устойчиво закреплен и не может быть смещен во время готовки. Проверьте, чтобы вертел был надежно закреплен и не позволял мясу касаться горящего угля или дров.

3. Регулярно переворачивайте мясо

Чтобы мясо равномерно прожарилось, необходимо переворачивать его регулярно. Это поможет избежать сгорания одной стороны мяса и сохранить его сочность.

4. Используйте термометр для мяса

Чтобы убедиться, что ваше мясо готово, используйте мясной термометр. Внутренняя температура мяса должна достигнуть определенной точки, чтобы быть безопасным для потребления. Не забывайте, что разные виды мяса требуют разных температур готовности.

5. Будьте аккуратны с острыми предметами

При использовании вертела будьте осторожны с острыми предметами, такими как вилки или ножи. Не трогайте вертел голыми руками, особенно когда он нагрет. В противном случае, вы можете получить серьезные ожоги.

Так вот, друзья, вот несколько важных советов по безопасности при использовании механического вертела на мангале. Помните, что безопасность всегда должна быть на первом месте! Готовка на открытом огне — это замечательное занятие, но только если мы обеспечим себя и своих близких безопасностью.

Ручной и электрический привод

Рассмотрим в чем же различия, плюсы и минусы.

Ручной вертел.

Плюсы:

• Простота в использовании, сложно что-либо сломать;
• Легко сделать.

>

Минусы:

Требует постоянное внимание повара и навыки работы с вертелом обязательны;
Физически затратно (ведь время жарки – несколько часов).

С электрическим приводом.

Плюсы:

• Снимает с повара необходимость быть при вертеле и нет усталости от его вращения;
• Вращение равномерное и мясо готовится лучше;
• Можно подобрать нужную частоту вращения и без труда её поддерживать.

Минусы:

• Это сложный механизм и не всякий сможет его самостоятельно сделать;
• Элементы привода дороги;
• Конструкция более «нежная» чем ручной привод;
• Требуется источник энергии.

Процесс изготовления вертела для мангала своими руками

Итак, для начала необходимо определить длину вертела и его диаметр. Для простого шашлыка подойдет пруток, диаметр которого меньше 1 см, а вот если планируется готовить небольшого поросенка, то придется взять пруток потолще.

Его диаметр в зависимости от длины может варьироваться от 1,2 см до 1,6 см.

Если же планируется готовить очень крупное животное, то тут без сложных математических расчетов не обойтись. Длина вертела определяется либо габаритами мангала, либо тем, что будет использоваться вместо него.

Итак, прутки сварены крест накрест, а пруток выбран. Что же дальше делать?

Ручка для вертела можно сделать из подручных средств, например, куска трубы.

Необходимо соорудить ручку. Она может быть как стационарной, так и съемной. Все зависит от желания мастера, который сооружает вертел для мангала. Она может быть сделана из простой дверной ручки или ручки велосипеда. Так же можно просто взять небольшой кусочек трубы и придать ему любую форму, удобную для дальнейшей работы.

Можно пойти по еще более простому пути: не делать ручку, а оставить примерно 1 м прутка, выступающего за ограничители. Так руки тоже можно уберечь от прикосновения к горячему металлу.

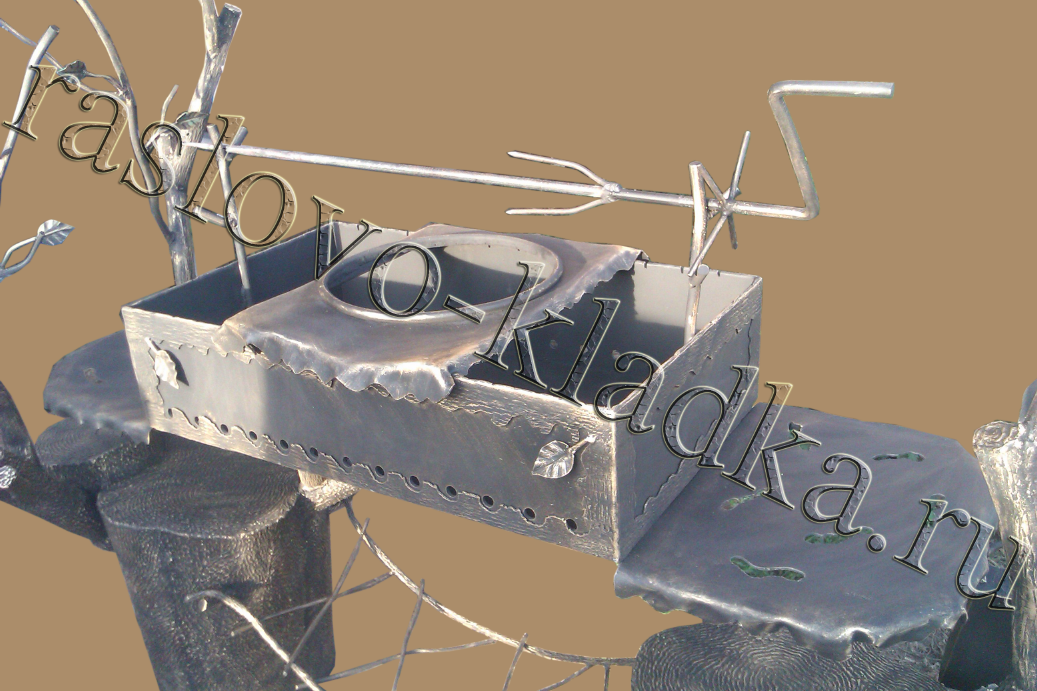

Вертел для мангала своими руками можно сделать всевозможной формы.
Можно использовать не только круглые прутки, но и квадратные или плоские, но при этом они должны быть достаточной толщины, чтобы удержать тушку.

Для вертела можно использовать прутья самых различных форм: круглые, квадратные и плоские.

Кстати, круглые прутки не очень хорошо подходят для вертела, так как тушка на них может скользить и ее сложно перевернуть со стороны на сторону. Однако такой пруток проще переворачивать.

Если сделать вертел с сечением квадратной формы, то его, наоборот, будет сложно переворачивать, но зато мясо будет прожариваться равномерно. В общем, у каждого варианта свои плюсы и минусы, и выбор зависит от конкретных желаний и возможностей человека.

Осталось совсем немного, и вертел для мангала будет полностью готов.Окончательным этапом считается крепление к вертелу зубьев либо с тупого конца, либо со стороны ручки

Это не так уж и важно. Они, кстати, могут быть и несъемными

После того как последний этап завершен, можно констатировать тот факт, что вертел для мангала созданный своими руками, абсолютно готов к использованию. Теперь осталось только приобрести молодого поросенка и попробовать зажарить его над мангалом или костром.

В последнее время люди часто проводят время на свежем воздухе, отдыхая от суеты мегаполисов. Кроме любования природой, каждый уважающий себя человек не обходиться без шашлыков на шампурах, для приготовления которого рекомендуется использовать мангал с вертелом для комфортной готовки и равномерности при прогревании мяса.

На рынке предоставлено множество видов таких приспособлений, среди которых наибольшей популярностью пользуется электрический вертел, позволяющий вращать шампуры в автоматическом режиме. Но самым простым вариантов является создание изделия своими руками, что дает уверенность в качестве выбранных материалов, а при соблюдении всех правил и рекомендаций, оно будет радовать своей функциональностью на протяжении нескольких десятков лет.

Механический вертел для барбекю требует наличие следующих материалов:

• Пруты из металла;
• Собственно мангал для проведения основных замеров;
• Ручка для вращения вертела;
• Штык из металла;
• Сварочный аппарат;
• Плоскогубцы;
• Метр либо рулетка;
• Болгарка.

Вертел своими руками сделать достаточно просто и процесс не требует специальных знаний в этой сфере.

Главным условием при выборе штыка является взятие во внимания материал, из которого он изготовлен. Обязательно это должно быть трудноплавкое изделие, так как в обратном случае есть риск, что он расплавится, тем самым испортит качество мясной тушки

Также немаловажно выбирать именно нержавеющую сталь

Для удобного крепления мяса на вертел для мангала необходимо наличие 4-х прутков, которые свариваются крестообразно, при этом каждый из них должен совпадать по размеру, иначе добиться равномерной нагрузки невозможно.

Создание вертела для мангала с электроприводом своими руками

Изготовление электровертела в домашних условиях – задача, требующая навыков работы с инструментами и базового понимания электротехники. Однако если следовать пошаговой инструкции, вы сможете собрать функциональный вертел для приготовления шашлыка или других блюд.

Ниже представлены основные шаги:

Инструменты и материалы:

• Электромотор с редуктором (можно использовать мотор от старых бытовых приборов, например, от старой стиральной машины или электродрели).
• Провода и выключатель.
• Шампур по размеру мангала (желательно из нержавеющей стали).
• Металлические кронштейны или уголки.
• Саморезы или болты с гайками для крепления.
• Изолента или термоусадочная трубка для изоляции соединений.
• Основание для мотора (деревянная планка или металлическая пластина).
• Инструменты: отвертка, дрель, плоскогубцы, напильник.

Действия:

• Подготовка мотора: Найдите подходящий электромотор с редуктором. Можно использовать мотор от старого бытового прибора. Проверьте его на работоспособность.
• Соединение мотора с шампуром: Необходимо обеспечить надежное соединение шампура с валом мотора. Это можно сделать при помощи сварки или используя зажимные элементы, если ваши навыки сварки ограничены.
• Крепление мотора: Установите мотор на основание из деревянной планки или металлической пластины, чтобы обеспечить его устойчивость.
• Электрическая проводка: Подсоедините к мотору провода, используя выключатель для включения и выключения. Обязательно выполните все соединения аккуратно, и обеспечьте надежную изоляцию всех контактов.
• Тестирование мотора: Подключите мотор к источнику питания и проверьте его работу. Убедитесь, что вал вращается ровно и без значительных вибраций.
• Крепление шампура: При помощи металлических кронштейнов или уголков закрепите шампур на мангале таким образом, чтобы он мог свободно вращаться и не соприкасался с углями.
• Балансировка: После установки шампура на кронштейны проверьте баланс. Если шампур качается или смещается, отрегулируйте его положение, чтобы обеспечить равномерное вращение.
• Завершение конструкции: Проведите окончательную проверку всех креплений, проводки и работы мотора. Убедитесь, что все части крепко закреплены и что нет острых краев или выступающих частей, которые могли бы нарушить безопасность использования.
• Испытание: Поместите мясо или другие продукты на шампур и включите мотор. Оцените, как происходит вращение и приготовление пищи. Если необходимо, внесите дополнительные корректировки в конструкцию.

Создание электрического приспособления

Для создания электровертела нужно немного больше усилий и некоторых знаний. Этапы создания:

1. Для привода следует вырезать из металлического листа 2 пластики небольшого размера.
2. Затем на полученных пластинках следует вырезать отверстие.
3. Для редуктора нужно на двигательном валу закрепить звездочку с велосипеда, а затем шестеренку. Эту конструкцию следует закрепить на пластинке, а затем насадить на вал.
4. На противоположном краю устанавливается вторая шестеренка через подшипник.
5. После этого на шампур необходимо закрепить шестеренки немного дальше рукоятки.
6. Теперь можно установить двигатель на одной из ножек мангала и натянуть цепь к корпусу.
7. Завершающим этапом является приваривание опоры с другой стороны мангала.

Как можно заметить, создание вертела является достаточно простым процессом, главное – желание. Если следовать всем этапам, можно получить приспособление, которое станет незаменимым помощник в создании шашлыка. А дополнительный бонус в виде сэкономленных на покупке средств не оставить равнодушным никого.

Изготовление жаровни с электроприводом

Начало работ и подготовка материалов

Первоначально важно определиться с конструкцией и механизмом работы жаровни, подобрать и составить чертеж, подготовить все материалы. Самой главной частью у данной самодельной конструкции, отличающей ее от других, будет механизм вращения и двигатель

Благодаря этим двум компонентам, будет происходить автоматическое вращение всех необходимых элементов

Самой главной частью у данной самодельной конструкции, отличающей ее от других, будет механизм вращения и двигатель. Благодаря этим двум компонентам, будет происходить автоматическое вращение всех необходимых элементов.

Для мотора подойдут маломощные ненужные двигатели от транспорта, бытовой техники (микроволновых печей, плит, электро-шашлычниц) и так далее.

Мотор, сделанный своими руками, может быть оснащен редуктором, который позволит регулировать скорость вращения, либо работать в одном режиме.

Для механизма вращения понадобятся:

• велосипедные детали-звездочки, их должно быть столько же, сколько будет использоваться шампуров;
• велосипедная цепь.

Также необходим корпус жаровни, процесс изготовления своими руками и схему которого вы можете посмотреть на видео. Дополнительными необходимыми инструментами являются болгарка, сварочный аппарат и дрель.

Сборка электропривода для мангала

Все движущиеся механизмы лучше поместить в защитный короб, его изготавливают из металла
, вырезая нужный размер в соответствии с чертежами. Две пластины – прямоугольные пластины металла – вырезают для механизма и еще одну – для крепления редуктора. В продольной плоскости в металле дрелью делают отверстия для шампуров. Расстояние между ними рассчитывают, исходя из размеров шестеренок.

В качестве источника электроэнергии может выступать аккумулятор, или мангал с электроприводом напрямую подключают к розетке. Таким образом, электропривод для мангала будет обеспечен энергией.

К корпусу конструкции приваривают крепящие крючки для фиксации на мангале, это помогает при желании жарить шашлыки обычным ручным способом. Как собрать мангал своими руками, смотрите на видео. Мангал с электроприводом делает процесс приготовления шашлыков приятным и непринужденным, вы можете общаться с гостями, а не стоять над жаровней. Такой мангал готовит равномерно за счет вращения, мясо остается нежным, сочным и вкусным.

Сделать свой отдых на природе комфортным можно за счет мангала с электроприводом шампуров. Он приобретается в готовом виде или делается самостоятельно. Для этого в жаровне нужно устроить электропривод, выполняющий механическую работу вместо повара. Останется только вовремя убрать мясо с огня, чтоб она не сгорело.

Электрический привод

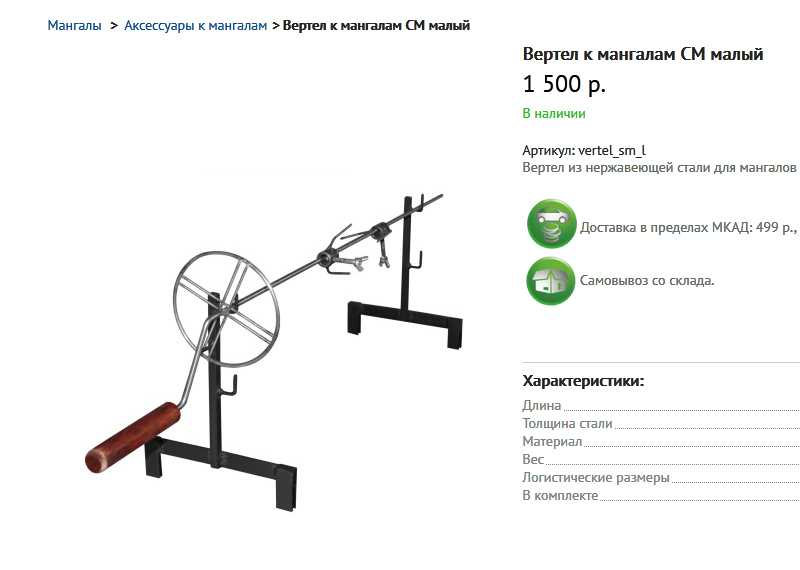

Сейчас в продаже есть много готовых приводов для вертела разной мощности. Для подключения к вертелу потребуется сделать ручку съёмной и на конце сделать штифт, квадрат или шестигранник, в зависимости от крепления приобретённого привода.

Если хотите сделать автоматический привод самостоятельно, то приготовьте моторчик (можно взять от дворников, но он слабосильный), две велосипедные звёздочки (большую и маленькую) и велосипедную цепь.

Звёздочки и мотор подбираются так, чтобы вертел вращался 2 оборота в минуту.

Что нужно сделать:

• Элементы привода крепятся на приваренные к мангалу пластины.
• На вал двигателя крепится малая звезда, на вертел – большая. Соедините цепью.
• Теперь на шампуре необходимо закрепить шестерни недалеко от рукоятки. Диаметр этой шестерни должен совпадать с той шестернёй, что приварена к «звёздочке».
• Крепления мотора нужно сделать качающимся, чтобы в одном из положений цепь можно снять с большой шестеренки и взять вертел.

Вертел, как альтернатива шампурам интересен тем, кому наскучил обычный шашлык. Сделать его можно самостоятельно

Главное, заострить внимание на выборе металла, формы и надежном приводе – для автоматического вращения

Например, для этой цели совершенно не годятся лёгкие сплавы или элементы металлолома. Оптимальный вариант – сталь-нержавейка.

Ещё вертел своими руками потребует такого арсенала:

• Ручка.
• Рулетка.
• Болгарка.
• Пассатижи.
• Сварочная техника.

Перед основными работами вычислите длину и диаметру будущей конструкции. Если вы планируете часто жарить мелкие мясные куски, сгодится прут, диаметр которого – 7 мм.

Её наличие – отличительный признак вертела от стандартного шампура. С её помощью переворачивается мясо, чтобы равномерно обжариться. Для её создания ручки сгодится различный материал, имеющийся под боком. Часто задействуют обычную ручку от велосипеда или двери. Некоторые умельцы применяют отрезок трубы. По нему задаётся форма, комфортная для применения.

Ручка присоединяется (методом сварки) к базису. Если для ручки вы не нашли подходящих материалов, то её можно сделать так: загнуть конец прута. Должен получиться рычаг. Это позволит кулинару свободно прокручивать прут различной формы. Скорость кулинарного действия увеличится. И не понадобится прикладывать лишние усилия.

Вопрос по размеру рабочего прута. Руки кулинара должны быть удалены на безопасную дистанцию от огня. По этой причине отрезок прута, оказывающийся за ограничителями, в длину должен достигать минимум 1 м.

Финальной стадией работ является операция по добавлению зубцов к вертелу. Их главная задача – надёжное удержание мяса. На вертелах, созданных по промышленным методам, такие зубья оснащаются зажимом. Ещё они съёмные. На них очень легко нанизывать тушу.

Для самодельной версии нужно создать пару зубцов – задействуются металлические прутья. Зубцы изгибаются дугой и привариваются к базисной конструкции. Их необходимо надёжно зафиксировать со стороны тупого окончания на дистанции от одной трети длины.

После этих операций самодельный вертел считается готовым. И с этого момента на вашем участке красуется мангал собственного производства, а также имеются и полезные устройства для него.

Когда вы выбираетесь на природу и у вас нет никакой возможности задействовать нужный прут, можно создать вертел однократного использования. Для этой задачи подойдут ветки деревьев. Только не применяйте ветки от елей и прочих хвойных деревьев. Они довольно гибкие.

Перед применением почти со всей ветки устраняется кора, остаётся только на её окончаниях. Так руки кулинара не будут скользить в процессе вращения. Необходимую форму изделию можно задать, использовав обычный топор.

Для крепления туши используется ветка с большими сучками. Они примерно на одну треть отдалены от окончания ветки. Мясо будет удобнее насаживать на такой «природный» вертел, если хорошо заострить одно его окончание.

Такой версией вертела пользовались в давние времена. Создав её, вы немного окунётесь в те далёкие эпохи.

Видео по теме:

• https://besedka.guru/mangaly/vertel-dlya-mangala-svoimi-rukami.html
• https://edanaprirode.com/zharovni/mangal/vertel-dlya-mangala.html
• https://edaturistu.ru/dacha/kak-sdelat-vertel-svoimi-rukami

Как сделать вертел для мангала своими руками

Чтобы сделать вертел для мангала своими руками определимся, как он будет расположен: вдоль или поперек жаровни. При расположении поперек он будет напоминать шампур, и располагаться аналогично. Специального держателя делать не нужно. А технология изготовления стержня и вилок для обоих случаев одинакова.

Как сделать простой вертел с ручкой

Наша конструкция будет расположена вдоль жаровни и состоять:

• из заостренного стержня;
• приваренной к нему вилки-держателя из двух-трех заостренных стержней;
• минимум одной съемной вилки-держателя с фиксатором;
• рукоятки для прокручивания приспособления.

Изготовление самодельного вертела для мангала начинаем с подбора материалов. Нам понадобится:

• арматура круглого или квадратного сечения, чтобы изготовить основной стержень;
• труба для двух стоек, устанавливаемых на борт жаровни;
• арматура на ручку;
• проволока, гайки, обрезки круглой трубы, крепеж, чтобы сделать вилки;
• два подшипника или гайки под стержень.

Бюджетный вариант – черная арматура. Перед началом сварочных работ ее нужно хорошо зачистить наждачной бумагой, прокалить на огне, смазать или погрузить в масло. Эта процедура (воронение) приостановит коррозию, чем обезопасит пищу от окислов железа.

Размеры

Размеры вертела для мангала зависят от длины жаровни, а также размера добычи.

Чертеж-эскиз установки вертела с электроприводом на мангал

Бывалые охотники советуют выбирать:

• диаметр стержня от 12-16 мм;
• длину прута – 1-1, 2 м. К этой длине прибавим еще 40 см на изготовление ручки;
• высоту стоек над жаровней – 0, 3-0, 4 м. Плюс 20 см на крепление, 20 – на регулировку по высоте.

Как сделать вертел для мангала: инструкция

1. Разметить арматуру, нарезать. Заострить стержни.
2. Приварить к стойкам гайки.
3. Сделать в стойках прорези. Просверлить отверстия под крепеж.
4. Установить стойки на короткие торцы жаровни.
5. Изогнуть под прямым углом не острый конец стержня дважды, сделав из него рукоятку. Ручку также можно сделать отдельно на заключительном этапе из трубы или дерева, надев ее на прут.
6. Очистить, провести воронение стержня и заготовок-вилок.
7. Изогнуть три заготовки для стационарной вилки, приварить к стержню.Изготовление съемных вилок
8. Просверлить в боковой стороне заготовки отверстие под болт, которым гайка будет фиксироваться на штоке от прокручивания. Нарезать резьбу.
9. Приварить два-три изогнутых заостренных стержня.

• Прорезь в стойке для установки на борт жаровни
• Стойка под вертел, установленная на торце мангала

Изготовление съемных вилок

1. Просверлить в боковой стороне круглой заготовки отверстие под болт, которым гайка будет фиксироваться на штоке от прокручивания.
2. Приварить над отверстием гайку.
3. Приварить два-три изогнутых заостренных стержня.

• Основание вилки
• Двойная вилка для вертела

Электровертел для барбекю

Металлическая часть электровертел для мангала своими руками изготавливается аналогично первому варианту. Главное – подобрать подходящий электродвигатель для вертела на мангал, обеспечивающий вращение стержня со скоростью 2-3 оборота в минуту.

Подбор мотора

Электродвигатель микроволновки

Фантазия мастеров не знает границ. В дело идут электродвигатели от дворников, вентиляторов, детских игрушек, микроволновой печи. К самодельным вертелам для мангала с электроприводом временно подключают дрели или шуруповерты.

Любителей сделать вертел для мангала с электроприводом своими руками основательно найдут качественные, серийно выпускаемые приводы из расчета веса туши на 10, 15, 20, 25, 35, 50, 60, 70 и даже до 100 килограммов. Такой электропривод стоит немало, но и работу свою гарантирует.

Установка привода

Для передачи крутящего момента используют передачи различных конструкций.

Электровертел своими руками: полезное видео

Мангал с вертелом можно сделать самостоятельно, а можно приобрести. Останется лишь подготовить тушу и запустить авто вертел на мангале, иногда подбрасывая горячий уголь.

Спор о сечении

Выбор сечения прута для вертела – первое, что приходит в голову. Универсального решения нет и многое зависит от типа вертела.

Какие бывают:

1. Вертел-трезубец.
2. Вертел с вилками или зажимами. Годится для запекания туши.
3. Вертел стержень. Для самых легких и наименее разлапистых кусков. Хорошо в походных условиях.

Плоское сечение отбрасываем сразу: при вращении кусок мяса будет периодически сильно провисать. Это неудобно при ручном вертеле и лишняя нагрузка на механизм для электрического. Мысль, что на квадратном стержне, по сравнению с круглым, мясо не проворачивается, отбросьте навсегда. Проворачивается и даже начинает болтаться.

Для простого вертела стержня подойдет и круглый и квадратный пруток.

Для вертела-трезубца этот вопрос также не принципиален.

В варианте с зажимами или вилками лучше выбрать квадратное сечение прута. Так проще закрепить зажимы от проворачивания и это позволит уверенно вращать большие несимметричные куски.

1 — вилка; 2 — ручка; 3 — крепление ручки; 4 — диск для фиксации вертела; 5 — веретено вертела.

Вопрос подборки прута

Перед самостоятельным созданием вертела и всех устройств для него необходимо подготовить рабочий материал и решить вопрос по его длине и форме.

Как правило, задействуются плоские конструкции, а также версии в форме круга или квадрата. Важный аспект здесь заключается в том, для приготовления каких блюд создаётся мангал. Бескостное мясо или фаршевые изделия крайне сложно жарить на округлой конструкции: оно постоянно будет оттуда падать.

Для жарки шашлыка и небольших кусков лучше применять плоский вариант.

Для удобного приготовления тушки применяется квадратная конструкция. С неё мясо не сваливается и прожаривается качественно и равномерно.

Базис вертела составляет штык. Он создаётся из металла

Очень важно не ошибиться с материалом для него

Например, для этой цели совершенно не годятся лёгкие сплавы или элементы металлолома. Оптимальный вариант – сталь-нержавейка.

Ещё вертел своими руками потребует такого арсенала:

• Ручка.
• Рулетка.
• Болгарка.
• Пассатижи.
• Сварочная техника.

Заключение

Воплотить идею мангала с электроприводом возможно как начинающему самоделкину, так и опытному мастеру. Обдумывание подходящего принципа работы механизма и подбор нужных деталей приведет к несомненному успеху.

В первое время все же не стоит полагаться целиком на чудо техники – есть риск получить недожаренный шашлык. Отрегулировав скорость вращения, определив оптимальные размеры мяса и необходимое количество углей, можно вполне насладиться всеми преимуществами прогресса.

Устройство для вращения шампуров “Шашлычник”

На видео показана первое включение мангала с электроприводом шампуров и вращающимися шестеренками. Всего можно установить 8 шампуров. Это полностью самодельная установка. Шестеренки изготовлены вручную из фторопласта. Двигатель с редуктором на 27 Вольт, может питаться от блока питания на 12 вольт, 0,7 ампер. Потребляет в 350 миллиампер, то есть его можно питать от простых адаптеров. Можно запитать от автомобильного аккумулятора от бесперебойника. При 6 вольтах скорость будет 7 оборотов в минуту. При 12 вольтах 10 оборотов.

Мангалы купите в этом китайском магазине.
Видно, как равномерно идет прожарка. При шестерёнчатый передаче шампура вращаются навстречу друг другу. Фторопластовые шестеренки хороши тем, что меньше шумят, чем металлические. Сделаны они по предварительной выкройке, сапожным ножом. Изготовлены две матрицы из дюраля, между которыми зажимался фторопласт, далее вырезались шестерни. На втором видео все это показано.

Разработка на основе старой шашлычницы

Скоро уже майские праздники. На дворе будет теплая погода. А это значит, что мы будем чаще видеться с нашими друзьями, родными, близкими. Как же такие моменты обойтись без вкусного шашлыка, приготовленного на костре. Поэтому. Сделаем простейшее устройство, которое будет вращать шампуры во время приготовления шашлыка. Для изготовления конструкции автор разработки взял то, что осталось от старой шашлычницы. Это шестеренки, двигатель, который питается от сети переменного напряжения. Все что необходимо сделать, это сварить рамку из уголка и закрепить все детали на нее.
Вращение двигателя передается на серию шестеренок, к каждой из котороых присоединен шампур.
Удобство автоматической конструкции в том, что шашлыки прожариваются равномерно со всех сторон.

Мангал с вращающимися шампурами

На видео механизм поворота шашлыков. Использованы 9 велосипедных звездочек. Передние оси разрезались пополам и приваривались звездочки. В оси просверлены отверстия. Установлена шпонка. Цепь от мотоцикла. Цепь от велосипеда оказалась ненадежной. Двигатель от автомобильных дворников. Для того, чтобы шампур не выпал, ставится защитная планка. Механизм прикручен двумя болтами. Сказать что устройство полностью автоматическое, по мнению автора разработки, нельзя. Переворачивает он сам, но огонь регулировать приходится самостоятельно. Огонь для шашлыка – враг. Плюс том, что прожарка происходит равномерно, шашлык не пригорает. Регулируется высота шампуров. Напряжение подается от блока питания от ПК. Брал выход на 5,5 вольта.

Автоматический вертел для мангала

Мы представляем Вашему вниманию мангал, который прославит Вас в качестве незаурядного кулинара. Для этого не придется изучать специальные рецепты и проходить курсы обучения кулинаров. Данную модель разработали люди, которым надоело глотать дым и бросать завистливые взгляды на своих отдыхающих соседей. Инновационная система автономного привода обеспечивает вращение шампуров без участия человека.
Мангал работает от блока питания и обеспечивает автоматическое вращение шампуров. Можно закрыть крышку, в которой установлена труба и продолжать готовить изысканное блюдо с дымком.

Мангал с электроприводом создан для того, чтобы облегчить процесс приготовления различных блюд на огне. Автоматизация процесса позволит вам большую часть времени уделить отдыху и общению с гостями.

На сегодняшний день автоматический мангал представлен в различных вариантах конструкции, многие из которых являются уникальными или авторскими.
Готовый промышленный авто-мангал может быть мультифункциональным и очень практичным, одновременно готовить несколько вращающихся самостоятельно блюд размещенных на шампурах, решетке-гриль и вертеле.

Если ваша цель – создание мангала с электроприводом своими руками, то можно ознакомиться с чертежами и схемами, а также с видео в интернете, а уже после – выбрать подходящую модель.
