Искрогаситель на дымоход своими руками: как сделать и установить

Виды флюгарок по материалу изготовления

Какую лучше выбрать флюгарку? Стальную? Из нержавейки? А может медную?

Для наиболее долгой службы, а так же выполнения всех своих непосредственных функций необходимо очень тщательно подходить к вопросу выбора материала для производства флюгарки. Одна из самых долговечных флюгарок – из меди. При крепеже медных деталей для флюгарки так же лучше всего использовать медные или омеднённые элементы (саморезы, заклёпки и т.п.), так как при контакте меди с другими видами металлов возникает гальваническая пара и появляется электро-химическая коррозия. Качественно сделанный медный дымник на трубе прослужит достаточно долго, приобретая со временем естественную для меди патину. В настоящее время можно встретить кровли из меди прослужившие более века.

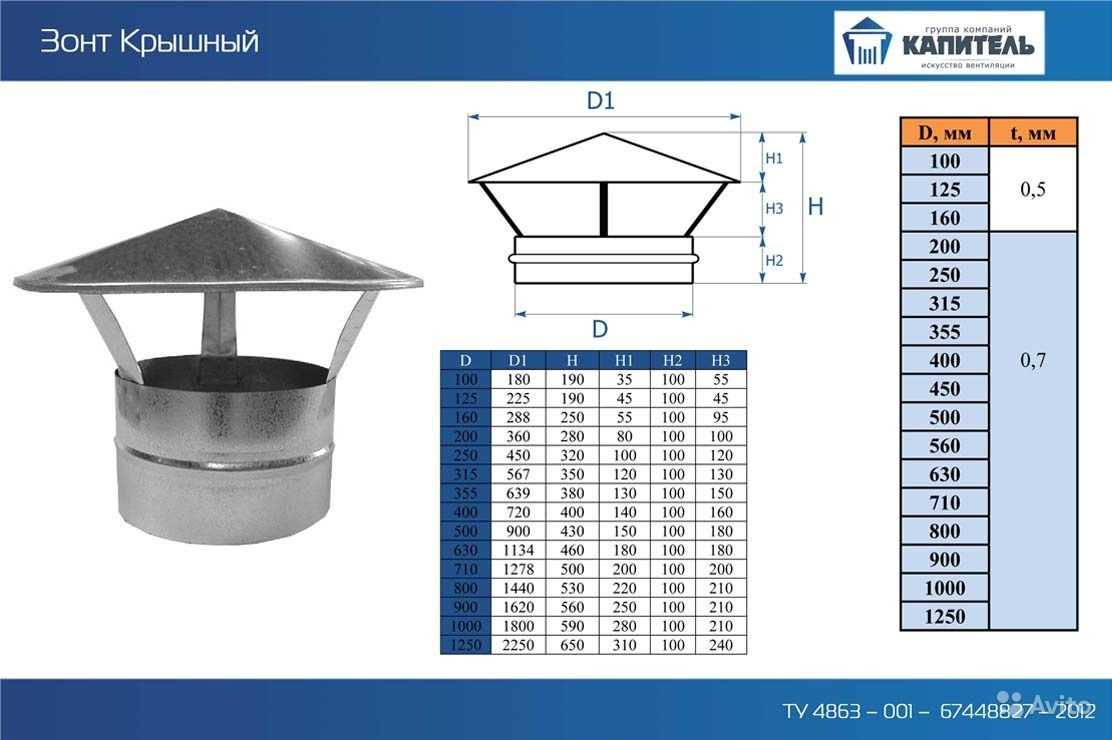

Стальные флюгарки намного дешевле медных, а срок их службы не более 10-ти лет. Установив трубные зонты из нержавеющей стали, вы защитите свою трубу как минимум на 20-ть лет, кстати такие колпаки будут далеко не лишними в суровых условиях эксплуатации: в условиях сильного нагрева (на дымоходах) или в условиях морского климата. К сожалению, нержавейка не сохраняет свой первоначальный блеск, поэтому наиболее популярны флюгарки из материала цинк-титан. Цинк-титан – это современный материал, который по своим характеристикам не очень далёк от меди. Прослужит он не менее 50-ти лет, так как он очень медленно подвергается коррозии.

Нередко можно встретить флюгарки изготовленные из различных кровельных материалов: из металлочерепицы, профлиста, покрытых натуральной черепицей или битумной и др. кровельных материалов. Конечно не все они могут применятся для дымных труб, но для вентиляционных труб они могут быть вполне применимы.

Классы

На сегодняшний день имеется множество разнообразных схем, по которым можно собирать искрогаситель самой разной конструкции. Однако все их можно условно разделить на две большие группы. Первая категория — это устройства, которые изготавливаются в форме дефлектора. Вторая категория — это приспособление, имеющее вид кожуха, который создается при помощи металлической сетки.

Существует лишь одно требование, которое считается основным и должно быть выполнено для любого типа искрогасителя: это приспособление должно сохранять постоянную нормальную тягу, которая необходима для поддержания нормальной работы отопительной системы дома или бани

Важно сделать так, чтобы продукты сгорания могли перемещаться по дымоходу без каких-либо препятствий

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Это интересно: Пол в курятнике своими руками — это надо знать

Основные модели

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.
Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.

Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности. Чем выше степень загрязнения, тем меньше тяга в трубе. Искрогаситель, изготовленный в виде кожуха, подвергается частой очистке. В продаже встречаются собранные кожуха для гашения искр. Преимущество их – простое присоединение к дымоходной трубе.

Более современными устройствами являются искрогасительные приборы – дефлекторы. Внешне они выглядят более эстетично. При эксплуатации дефлекторов не снижается тяга в дымоходе. Подобные гасители оснащены сеткой и перфорацией. Их отличительная особенность – наличие мест сужения, которые позволяют увеличить тягу внутри искрогасительного элемента. В зависимости от расположения узкого сектора существуют разнообразные модели гасителей, многие из которых внешне очень схожи с кожухом, но более аэродинамичны. Недостаток – быстрая загрязняемость, необходимость частой чистки, особенно, при использовании в качестве топлива смолистых поленьев.

Принцип работы гидрофильтра

В конструкцию водяного фильтра для мангала должен поступать воздух, температура которого достигает 80-180°С. Он частично проходит через дымоход, накапливаясь в колпаке трубы. Когда он попадает в фильтр, дым подвергается определенным процессам.

Для предварительного прохождения воздуха используется смесительная камера.В нее осуществляется подача воды под давлением 2 бара. Далее она должна пройти через форсунки полноконусного типа.

В результате она распыляется по всей площади смесительной камеры. При этом происходит орошение горячего воздуха, который увлажняется и охлаждается. Контролировать давление воды можно благодаря манометру, а редуктор оказывает влияние на давление воды в зависимости от ситуации.

Дым проходит через секцию гидрофильтра, которая включает и сетчатые искрогасящие фильтры. Одновременно удаляются жировые частицы, поскольку увлажненный дым проходит через камеру, оснащенную жироулавливающим фильтром. Пар и водяная взвесь должны очищаться от дыма, что происходит во влагоотделительной секции.

Впитавшаяся грязь, которая отделилась, остается в фильтре, а вода выводится посредством клапана в канализацию. Воздух без элементов загрязнений движется по дымоходной трубе, а также системе вентиляции. Искрогаситель обеспечивает следующие процессы:

гасит искры на 100%;
удаляет жир на 90%;
снижает температуру угарного газа до 40-50°С;
удаляет копоть и сажу на 100%.

Приборы, имеющие такую эффективность, должны выпускаться всеми производителями. Вместе с тем качество гидрофильтров не всегда отвечает установленным стандартам.

Особенности и преимущества

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

Необходимые материалы

Пламегаситель печи можно изготовить из самого разнообразного метала, однако помните свойства, ведь даже на оголовке температура может достигать внушительных величин. Более того, метал должен отвечать определенным характеристикам:

не ржаветь;
быть антикоррозийным.

Как правило, можно использовать даже обычную – заборную сетку. К ней применимы все требования перечисленные выше. Но, учитывайте еще один значимый фактор, искрогаситель на трубу дымохода можно устанавливать только с определенным размером ячейки. В противном случае, слишком большие отверстия не принесут нужного результата, а маленькие даже снизят тягу.

Сетка из нержавейки

Совет. Сетка очень сложно сгибается, поэтому чтобы снять напряжение с неё, воспользуйтесь молотком, обстучите ее, и она станет мягкой и податливой. Не используйте слишком толстые прутья, будет быстрей забиваться сажей конструкция. Лучше отыщите тонкие стальные провода, они идеально подойдут для затеи.

Нужно позаботиться об инструментах, без них как понимаете ничего не получиться сделать. Итак, минимальный набор:

Молоток.
Рулетка.
Пассатижи.
Ножницы.
Отвертка.
Болгарка.
Дрель.

По возможности лучше пользуйтесь сварочным аппаратом. Но, помните, что не каждый аппарат способен сварить тонкий металл. Нужен специальный «автомат». Это будет надежней, чем обычная связка проволокой.

Что такое искрогаситель для трубы

Искрогаситель — металлическое устройство, которое устанавливается на верхнюю часть дымоходной трубы. Отметим, что гаситель искр выполняет не только функцию защиты строения от непосредственного возгорания. Улавливатель рекомендуется использовать и в том случае, если баня или другое строение расположены в непосредственной близости от леса или других строений. Все дело в том, что искры с дымом вполне могут преодолеть расстояние в 300 метров и вызвать возгорание на ближайшей территории. Достаточно просто сухой ветреной погоды и пожароопасность возрастает в разы. (Читайте статью на тему «Расстояние от бани до соседних строений: нормы и требования к строительству бани»)

Естественно, что к гасителю предъявляются некоторые требования:

максимально эффективная защита от вылетающих через дымоход раскаленных не до конца сгоревших частичек твердого топлива;
подобные изменения в системе дымоотведения не должны никоим образом влиять на скорость движения газов и уровень тяги.

Идеально, если подобная функция защиты будет предусмотрена еще на этапе проектирования системы дымоотведения. Отметим, что установка гасителя рекомендуется не только на деревянных банях, но и на тех, которые возведены из других материалов — кирпича, блоков и др.

Назначение искрогасителя

Как уже отмечалось, основная функция искрогасителя — улавливать частички несгоревшего твердого топлива. Особенную опасность представляют искры, образующиеся при сгорании некачественных видов горючего. Обязательно такое устройство к установке в случае, если в качестве кровельного материала используются легковоспламеняемые виды. Основная ошибка домовладельцев — пренебрегать правилами безопасности, чтобы сохранить декоративный эффект. Рекомендуется всегда выбирать кровлю с максимальной степенью стойкости, то есть такую, которая сможет выдержать неоднократный контакт с раскаленными частичками без возгорания.

Естественно, что опция искрогашения должна быть у любого строения (бани, сауны), где есть котел, обеспечивающий горячее водоснабжение и отопление. Такое оборудование и вся система труб разогревается до высочайших температур.

Принцип действия

Чтобы понять принцип действия такого устройства, важно понимать из каких частей оно состоит. Естественно, на рынке можно найти разные виды, но основные элементы у них одинаковы:

корпус — сетчатый или цельнометаллический;
уловитель-гаситель искр;
пламяподавитель;
козырек.

Принцип действия устройства основан на законах теплообмена. Конструкции разных видов могут несущественно разниться, а вот принцип работы остается неизменным — помешать свободной циркуляции искр, летящих по дымоходу. Отметим, что особую пожароопасность представляют прямоточные системы отведения продуктов сгорания бани. Особенно это касается самодельных вариантов, когда владелец пошел по пути наименьшего сопротивления и упрощения монтажа, не заморачиваясь насчет создания «лабиринтов». Последние могли бы эффективно загасить большую часть вылетающих раскаленных искорок. Причина в том, что такие резкие завороты заставляют газовые струи резко менять направление движения. При этом горячие частички остаются на периферии трубы, отбрасываемые туда центробежной силой. А главное — происходит мощная теплоотдача поверхностям, по которым циркулируют горячие газы. Это приводит к существенному снижению уровня температурной подпитки для несгоревших остатков. (Читайте статью на тему «Как сделать вентиляцию в бане своими руками — схема и устройство»)

Таким образом, даже при правильно организованной системе дымоотведения, искрогасители — последний рубеж, предотвращающий разбрасывание остатков раскаленных частиц топлива из жерла трубы.

Принцип действия гасителя — разбивание частиц продуктов горения, которые смогли добраться до конечной точки системы. Для этих целей случит сетчатый «фильтр», перфорированная или металлическая стенка устройства

Важно, чтобы перфорированный или сетчатый элемент имел определенный размер ячеек. Оптимальным считается 5-8 мм

Горячие частички будут ударяться о стенки и крошиться, теряя тепловой потенциал. При этом никаких преград для прохождения газовой дымной фракции решетка не создаст, то есть не произойдет изменения тяги.

Некоторые модели гасителей не просто не изменяют, но и усиливают показатели тяги. Отметим еще одну полезную функцию такого простого оборудования — предохранение трубы дымохода от попадания в него мусора и птиц.

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.
Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
Подготовить отрезок трубы нужного диаметра.
Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

Произвести точные замеры диаметра отверстия дымохода
Нарисовать чертеж будущих деталей
По чертежу сделать макеты из картона, по ним вырезать металлические детали
Установить металлические прутики
Сварить места соединения деталей
Выступы зачистить болгаркой
Дополнительно зафиксировать части конструкции стальными заклёпками
Установить собранный искрогаситель на дымоход
Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.
