Металлический мангал на болтах

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

• термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
• эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
• термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
• эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

Простые способы создания ножек

Когда вы решите сделать красивые ножки для мангала своими руками, вам не обязательно быть опытным мастером. Существует множество простых способов создания оригинальных и прочных ножек.

1. Использование кирпичей или блоков с отверстиями: вы можете легко создать стабильную основу для мангала, путем сборки нескольких рядов кирпичей или блоков с отверстиями. Это простой и надежный способ, который позволит вам регулировать высоту ножек в зависимости от ваших предпочтений.

2. Деревянные бруски или доски: если у вас есть некоторые навыки работы с деревом, вы можете использовать деревянные бруски или доски для создания ножек. Просто скрепите их вместе, чтобы получить стабильную конструкцию.

3. Металлические трубы или уголки: еще один простой вариант — использование металлических труб или уголков. Вы можете легко изготовить ножки, просто соединив несколько участков труб или уголков с помощью болтов и гаек. Это создаст прочную и надежную основу для мангала.

4. Переработка старой мебели: если у вас есть старая мебель, которую вы не используете, вы можете использовать ее детали для создания ножек. Просто отрежьте нужные части и прикрепите их к мангалу. Это не только экономично, но и добавит уникальный характер вашему мангалу.

Независимо от того, какой метод вы выберете, помните о безопасности и прочности вашей конструкции. Удостоверьтесь, что ножки надежно крепятся к мангалу и способны выдерживать его вес. Наслаждайтесь приготовлением вкусной еды на своем собственном мангале с красивыми и функциональными ножками, сделанными своими руками!

Ножки и схема сборки

Ножки мангала составлены из уголков 35 мм. Для возможности установки на землю низ каждой ноги ошпаривают «пяткой».

На одной из полок в 35 мм от верхнего края делается надрез на всю глубину. В этой же полке, на 250 мм ниже, делается второй разрез, потом обе соединяются продольно. В нижней части пропил продолжается еще 40 мм. Получившийся «язычок» нужно загнуть внутрь уголка, выровнять, схватить снизу сваркой и срезать торчащие излишки.

В верхней части надрез продолжается еще на 15 мм, но здесь его необходимо расширить до 7-8 мм, что составляет толщину стенки барбекю и угловой полки верхнего каркаса. Рекомендуется вручную подпилить этот участок детали напильником, регулируя ширину пропила, чтобы ножки плотно прилегали к телу. После установки всех ножек нужно через отверстия в углах днища и рамы перенести на косынки внутри углов, а затем просверлить отверстия 8 мм по разметке. Ножки нужно сложить в «квадрат» и просверлить отверстие диаметром 10 мм в центре и два отверстия диаметром 6 мм, расположенные на расстоянии 150 см от краев неразрезанной полки.

Собирается мангал следующим образом:

1. Вставляем низ в нижнюю рамку.
2. Устанавливаем стены (короткие перекрывают длинные).
3. Вставляем верхний каркас с крючками на стенки мангала.
4. Зацепляем каждую ножку крючком к стене, выравниваем и вставляем шплинт в отверстие.

После использования гриль можно собрать в относительно легкую компактную стопку. Внизу размещается перевернутая верхняя рамка с небольшим смещением. Вверху короткие, затем длинные стены, все это прикрывается перевернутым нижним каркасом. Теперь нужно поставить сверху ноги, ориентируя между ними выступающую планку.

Вставьте еще 10-миллиметровый стержень в отверстия в центре ножек, потяните обе пары шплинтами с резьбой. Сверху положить гнет и приварить стержень с резьбой по углам к закрепленному внизу стержню. Теперь, чтобы разобрать мангал, достаточно просто открутить шплинты и отвести уголки в сторону, после чего весь ворс останется свободным.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

два боковых элемента с размерами 60 на 15 сантиметров;

днище мангала размером 60 на 30 сантиметров;

две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов.
Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

в форме металлических уголков;

форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы.
Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Ножки из кирпича и камня

Этот материал применяется при строительстве стационарных жарочных комплексов. Каменные и кирпичные опоры отличаются высокой прочностью и надежностью. Принимая решение о выборе подобного материала, владельцы участка ориентируются на его презентабельность. Стационарный комплекс барбекю хорошо гармонирует с кирпичным домом, дорожками и площадками из брусчатки и альпийскими горками.

Для того чтобы каменные подпорки сохраняли вертикальное положение, для них необходимо соорудить фундамент. Делается он в виде монолитной плиты или отдельных блоков.

Изготовление кирпичных опор на бетонном фундаменте предполагает наличие таких инструментов и материалов:

Чтобы построить каменную подставку под очаг, нужно выполнить такие действия:

1. Изготовить фундамент. После проведения разметки выкапываются ямы глубиной 40-80 см в зависимости от типа грунта. В яму засыпается подушка из песка и щебня, устанавливается арматурный каркас. Бетон заливается, уплотняется и выравнивается.
2. После укладки гидроизоляции возводятся опоры. Оптимальной является ширина в 1 кирпич. Высота выбирается исходя из размера очага и роста повара.

На возведенное основание крепятся мангалы без ножек, которые изготавливаются самостоятельно или приобретаются в специализированных магазинах. При необходимости проводится отделка камня штукатуркой или огнеупорной плиткой. Если облицовка использоваться не будет, то рекомендуется обработать кирпич и швы гидрофобной пропиткой для защиты материала от влаги.

Жарить мясо и овощи в походе можно не только на собственноручно изготовленном оборудовании.

Производители предлагают для этих целей небольшие переносные модели.

Мангал сборный «Тайга» от Грилькофф

Оборудование российского производства продаётся в комплекте с шестью шампурами. Размеры короба — 400×400×260 мм, вес — 2 кг. Конструкция легко собирается, при бережном обращении может прослужить несколько лет.

Та же фирма производит и более маленькую модель — «Мини». Её размеры — 350×350×250 мм. В набор входит 4 шампура. Оба мангала выполнены из стали.

Мангал-трансформер Drivemotion «Megagrill UBRS88»

Жаровня раскладывается за несколько секунд. Размеры — 300×460×400 мм. Страна-производитель – Китай. В набор входит две сетки – для гриля и углей. Мангал предназначен для длительного использования.

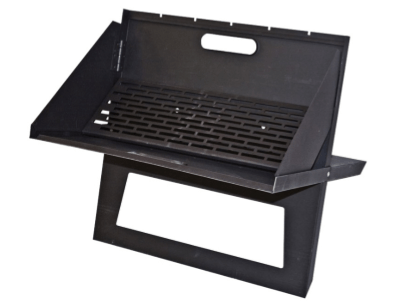

Мангал-дипломат «Инвент Групп»

Оборудование компактное, раскладное, предназначено для приготовления шашлыка и гриля. В комплект входит решётка, шампуры, сумка-чехол и ручка для переноски. Размеры в разложенном виде — 45×41×23 см, вес – 4 кг.

Мангал Boyscout 61270

Лёгкий переносной мангал-книжка чёрного цвета. Производство – Россия. Размеры — 350×460×320 мм. Не предусмотрены выемки для шампуров.

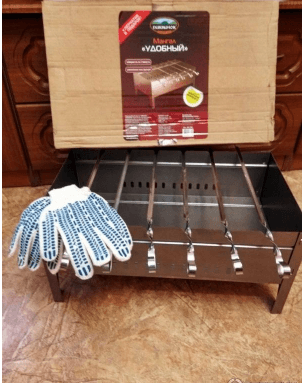

Мангал Пикничок «Удобный»

Ещё один прибор российского производства. В набор входит шесть шампуров и перчатки. Изготовлен из тонкой стали высокого качества, разборный. Собирать короб легко, так как ножки-опора не являются отдельными деталями, они находятся на торцевых стенках. Размеры — 300×455×550 мм.

Технические нормы дымоходов

Перед постройкой мангала из кирпича не лишним будет ознакомиться с нормами по установке данного сооружения. Ведь необходимо учесть множество факторов, чтобы впоследствии пикник не накрылся медным тазом из-за задымленности или же невозможности развести огонь.

Итак, для скрупулезного расчета высоты дымохода необходимо знать следующие данные:

1. Температуру при входе в дымоход.
2. Среднюю скорость прохождения газов по трубе.
3. За какое время дрова сгорают полностью.
4. Количество воздуха, достаточного для поддержания необходимого пламени в очаге.

Все эти данные необходимы для подстановки в сложную формулу, которая в итоге вычисляет будущее оптимальное сечение дымохода. Но эта формула подходит для мангалов, труба которых будет не менее 5 м высотой.

Можно построить более простую схему мангала из кирпичей – по шведскому методу. Он включает в себя расчет лишь двух показателей: топочную площадь и площадь дымохода. Кроме этого, в данном методе используется специальный график, в котором указаны три кривые, построенные для разных видов дымоходов: круглого, квадратного и прямоугольного. Чтобы правильно рассчитать на графике показатель, необходимо разделить дымоходную площадь на топочную. Высота трубы рассчитывается по полученному показателю, если найти его на оси абсцисс и на пересечении с линией дымохода перейти на ось ординат.

Без вычисления необходимой высоты очага мастер рискует столкнуться с проблемой неправильной его постройки, которая гарантирует недееспособность устройства или же недолговечность.

Оригинальные конструкции

Существуют мангалы походные необычной конструкции, имеющие реальный опыт эксплуатации. Например, на нижнем фото вариант переносного в форме усеченной трапеции.

Хотя для облегчения веса раскладные мангалы обычно не имеют декоративных украшений, некоторые изделия имеют необычную форму отверстий для обеспечения тяги и хорошего горения расположенных внутри углей.

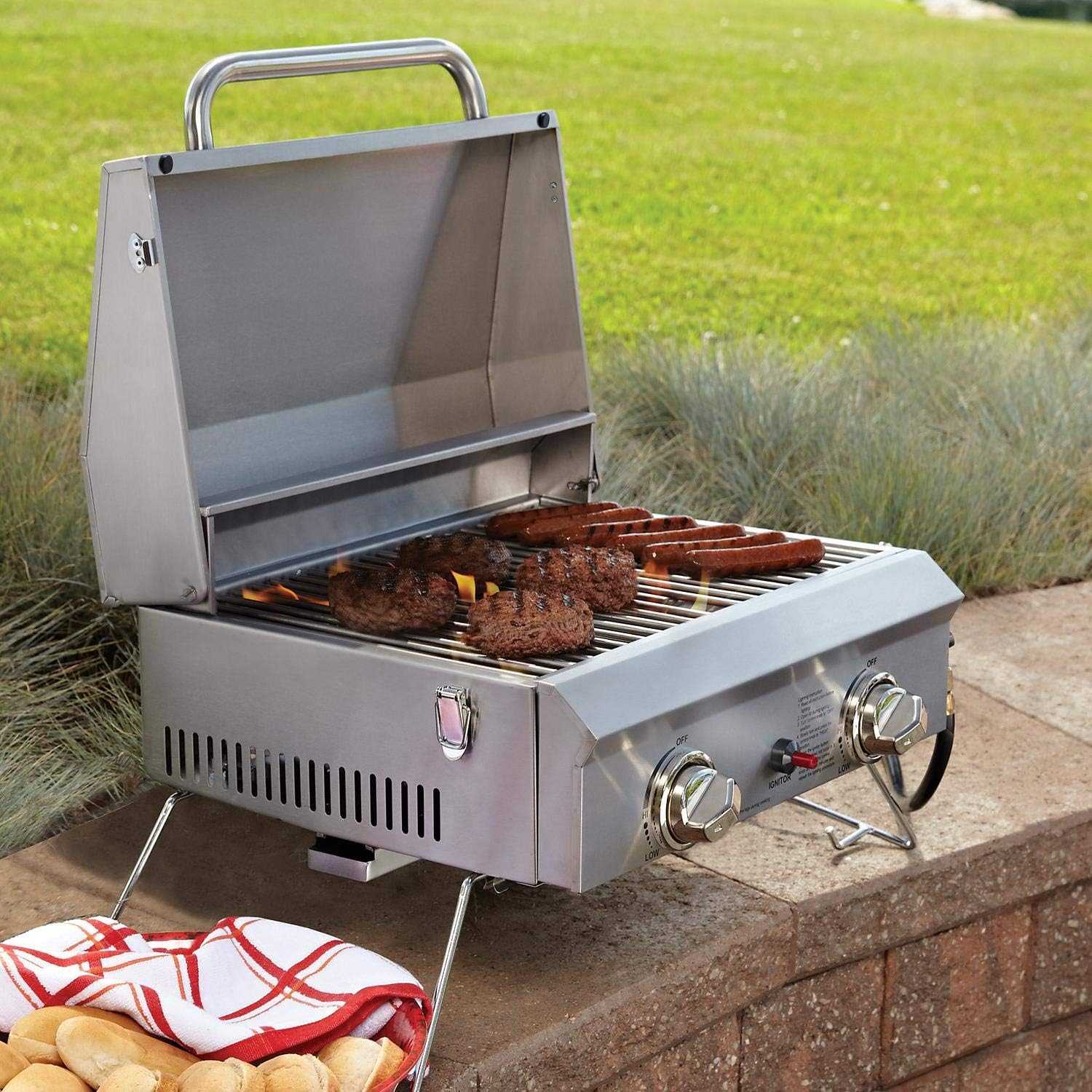

Универсальная конструкция барбекю из нержавейки может работать еще и в режиме обычного мангала с шампурами, весит немного больше, имеет дополнительные элементы корпуса.

Таким образом, из многообразия раскладных и разборных мангалов домашний мастер может выбрать конструкцию, оптимально подходящую для конкретных эксплуатационных условий, чтобы изготовить ее собственными силами.

Выбор материалов и инструментов

Прежде чем приступить к изготовлению складных ножек для мангала, необходимо подготовить все необходимые материалы и инструменты.

Какой материал выбрать для изготовления ножек? Оптимальным вариантом является использование стали или металлической трубы. Такой материал обеспечит прочность и долговечность конструкции, а также хорошо переносит высокую температуру.

Какие инструменты понадобятся для работы? Перечислим основные:

№	Инструменты
1	Шуруповерт или отвертка
2	Болгарка или пила для металла
3	Набор сверел по металлу
4	Номерной шаблон
5	Рулетка
6	Тиски или струбцины
7	Щетка из натуральной щетины
8	Клещи

Не забудьте о защитных средствах, таких как перчатки и защитные очки

Работа с металлом может быть опасной, поэтому важно обеспечить свою безопасность

При выборе материалов и инструментов руководствуйтесь своими потребностями и возможностями

Важно, чтобы все инструменты были в рабочем состоянии и готовы к использованию

Полезные дополнения

Если вы действительно полностью занимаетесь своим делом, то вам стоит позаботиться об отсеке для заготовки углей. Его также можно использовать как кастрюлю. Обзор довольно простой. Длина мангала увеличивается на 30 сантиметров. Из металлической полосы сваривается квадрат 35 на 35 высотой 20 см, полученное изделие приваривается к той стороне топки, где нет вентиляционных отверстий. Единица теперь будет отображаться как перевернутая буква «L». При желании на верх кубика прикрепляют квадрат такого же размера с вырезанным под казаном кружком.

Привычный каждому мангал не очень сложно переделать в мангал. Если сварить сам ящик (он может быть из более тонкого металла) и прикрепить его на петли из нержавеющей стали, он превратится в стильный прибор. Торцы крышки увеличены по размеру с профилем для плотности стыка и усиления. Оригинальная версия будет в виде пиратского сундука или готической версии.

Если немного растянуть и расширить агрегат, сочетание вышеперечисленных дополнений превратит его в горячего копчения! Только на противоположной стороне топки просверливают в днище пару отверстий для лучшей тяги.

Принцип следующий. Небольшое количество специальной стружки / опилок бросается на кучу угля. На бортик гриля кладут полуфабрикат (мясо, бекон, рыбу и даже овощи). Крышка заставляет дым проходить сквозь пищу и выходить через импровизированный очаг, покрытый мешковиной. Время приготовления — 1-3 часа. Единственное, что нужно учитывать, это стабильность — съемные ножки больше не будут работать. Да и злоупотреблять такими копченостями не стоит. Такая кухня чревата канцерогенами. Проветривайте лакомство не менее полдня!

Кирпичные печи-мангалы: виды и преимущества

Каждому, кто задумал построить своими руками мангал из кирпича, нужно быть готовым к затратам. И это касается не только финансов, но также сил и времени. Но результат того стоит. Если детально разобраться с тем, как сделать мангал правильно, можно будет пользоваться им не один десяток лет.

Стоит отметить еще преимущества каменного мангала:

• безопасность в эксплуатации – в отличие от переносных металлических моделей мангалов каменная печь не перевернется и угли не выпадут;
• простота в применении – для пользования не нужны особые навыки;
• универсальность – на кирпичном мангале можно приготовить гораздо больше кулинарных изысков, нежели на его металлическом собрате;
• устойчивость к переменам погоды;
• надежность – на данную конструкцию вряд ли посягнет недобросовестный сосед.

Но для того чтобы создать своими руками мангалы, размеры и технология их постройки должны соответствовать определенным нормам.

Подготовка к изготовлению

Перед описанием процесса изготовления мангалов, стоит обратить внимание на то, что сам мангал почти никогда не лежит на земле, так как это неудобно. Он должен иметь подставку

Конструкция может быть совершенно простой и состоять из четырех опор, также подставки могут быть более функциональными: иметь полки под утварь или шампура.

При проведении работ по изготовлению подставки или совместной конструкции мангала и подставки необходимо иметь:

• сварочный аппарат, электроды и маску;
• электрический шуруповерт (лучше аккумуляторный);
• болгарку и отрезные круги;
• угольник;
• рулетку;
• лист металла, старую бочка или баллон;
• уголки 20х20 мм;
• ручки;
• петли;
• метизы и крепежные элементы;
• трубу.

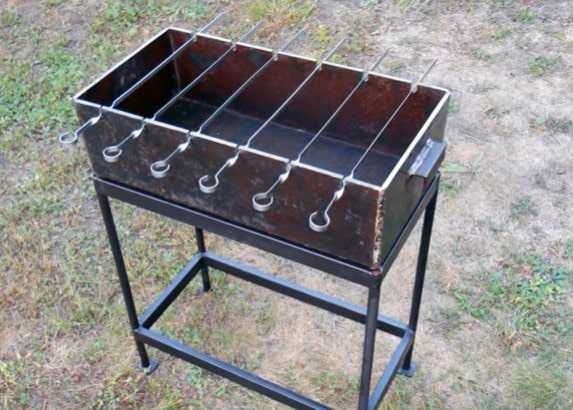

Мангал со съемной подставкой из металла 8 мм с размерами

Чаша для костра на съемных ножках подходит как для стационарного использования, так и для путешествия с вами в машине на пикник. Это очень удобная и простая модель мангала, которую можно сделать из металла своими руками.

Дизайн и рабочий процесс довольно просты. Размер можно оставить как описано или подгонять. Изображенный в описании мангал для прочности сделан из металла толщиной 8 мм. Сварка проводилась электродами диаметром 4 мм.

Размеры мангала по образцу следующие:

• высота ножек — 760 мм;
• высота коробки — 15 мм;
• ширина коробки — 320 мм;
• длина коробки — 630 мм;
• расстояние между пазами для шампуров — 100 мм;
• расстояние от крайних пазов до боковой стенки — 50 мм.

Размеры рассчитаны и продуманы для небольшой семьи и для удобства транспортировки всей конструкции на автомобиле.

Мангал должен выглядеть так:

Выпилите металл по размеру в пустых местах.

Приварите коробку, предварительно зафиксировав гвоздями.

С двух сторон снизу приварить 2 уголка.

Вырежьте прорези для шампуров.

Почистить болгаркой и смазать антикоррозийным составом.

По бокам сверлить отверстия для прохождения воздуха не нужно. При желании можно будет просверлить от него позже.

Сделайте грядку из трубы 15мм. Приварите пластины к низу ножек, чтобы они не упали в землю. Кровать можно покрасить термостойкой краской.

Мангал можно поставить на грядку, уголки зафиксируют. Вы можете использовать гриль без подставки. В этом случае уголки будут выполнять роль ножек.

Материалы для изготовления ножек

Когда вы приступаете к созданию красивых ножек для мангала, вам потребуется правильно выбрать материалы для их изготовления. Успех этого процесса зависит от прочности и долговечности материалов. Вот несколько вариантов, которые стоит рассмотреть:

• Стальные трубы: это один из самых популярных материалов для изготовления ножек. Они прочные, устойчивы к высоким температурам и прекрасно подходят для мангала.
• Чугунные элементы: если вы ищете стильные и прочные ножки, то чугун может быть отличным вариантом. Они обладают элегантным внешним видом и подходят для любого типа мангала.
• Деревянные бруски: для создания натурального и экологичного вида ножек вы можете использовать деревянные бруски. Они долговечные и придают мангалу естественный шарм.
• Кирпичи: если у вас есть определенные навыки строительства, можно использовать кирпичи для создания ножек. Они обладают высокой прочностью и могут выдерживать высокие температуры.
• Металлическая сетка: если вы хотите сделать ножки с оригинальным дизайном, попробуйте использовать металлическую сетку. Она прочная и изящная, и добавит мангалу особую привлекательность.

Выбирая материалы для изготовления ножек самостоятельно, помните, что они должны быть прочными, устойчивыми к высоким температурам и оригинальными. Не забудьте также учесть ваши навыки и возможности по работе с выбранными материалами. Удачи в вашем творческом процессе!

Мангал своими руками: чертежи и фото необычных вариантов

Не обязательно придерживаться общепринятых канонов при создании печки для отдыха на природе. Народные умельцы, используя свою фантазию, каждый раз находят все новые способы превратить подручные средства в произведение искусства.

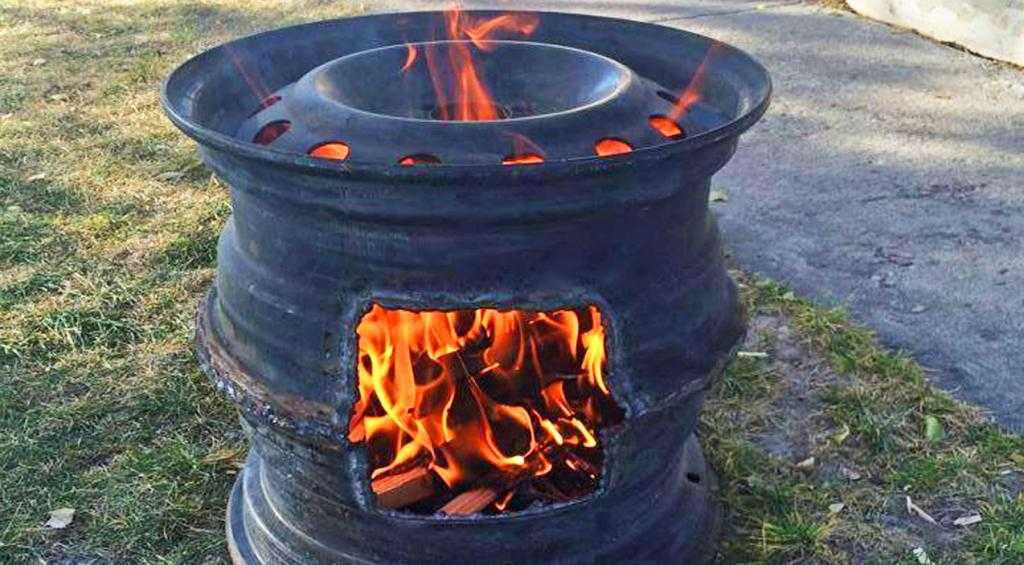

Мангал из дисков своими руками создается буквально за день, а радует своей функциональностью долгие годы.

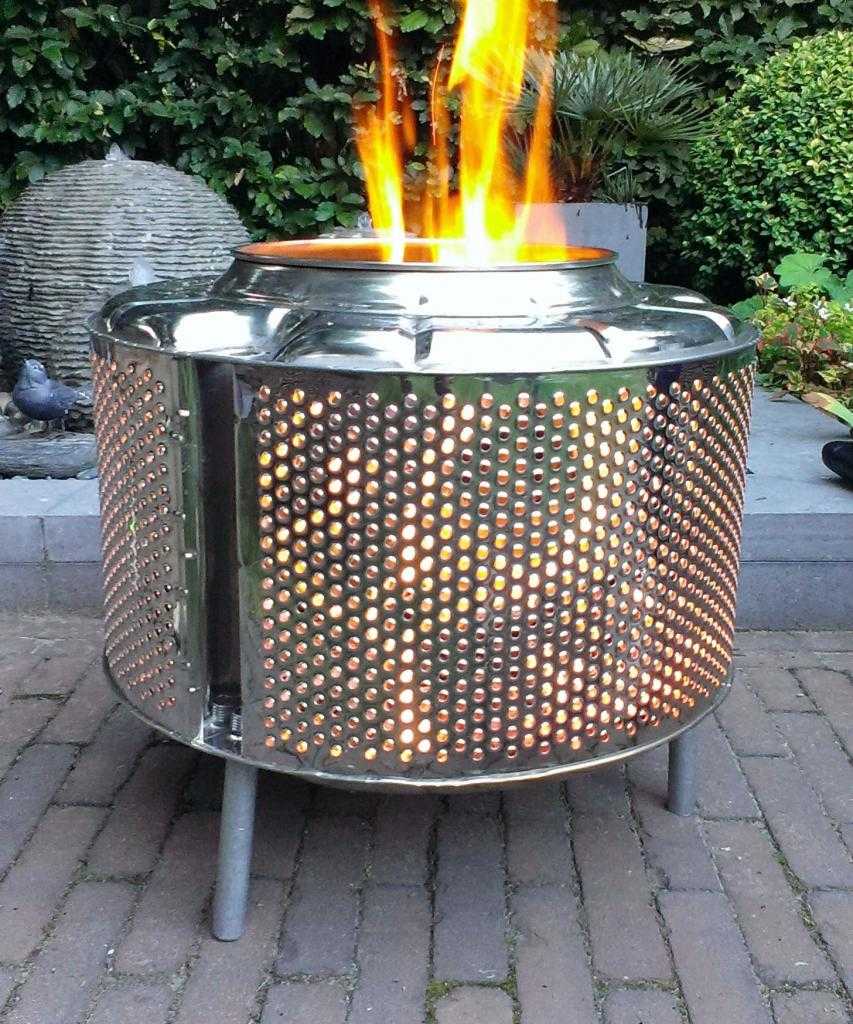

У современных стиральных машин расширен спектр функций – теперь на них не только стирка, но и готовка.

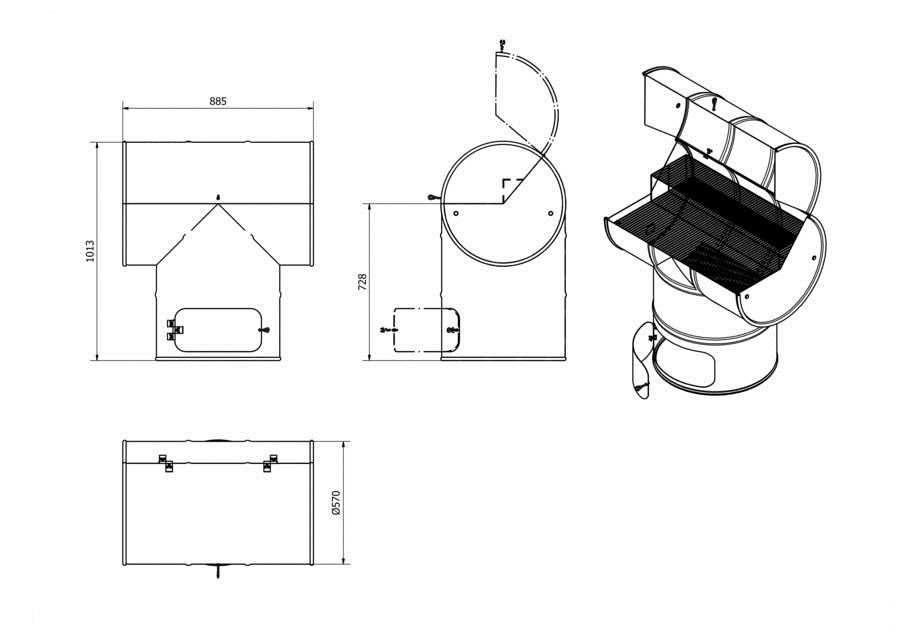

Старый пропановый баллон еще не отжил свое, если подарить ему второе дыхание своими руками. Размеры мангала из газового баллона внушительные, такое оборудование позволяет накормить вкуснейшим шашлыком не только семью, но и соседей.

Для вечеринки-барбекю понадобится мангал побольше. Для этого дела подойдет старая ванная или металлическая садовая бочка.

При проектировании печей для пикников мастера стараются построить модель таким образом, чтобы она имела не только эстетический вид, но и была по максимуму функциональной. Например, очень часто можно встретить мангал с казаном из металла, где к основной части для шашлыка присоединяется топка для нагрева емкостей.

Подставки под различные мангалы

Вид и форма подставок зависят от конструкции самого мангала. В некоторых случаях это будут крепкие стойки, но часто в стационарных мангалах подставки отличаются сложным строением и наличием дополнительного функционала.

• Самый простой вариант – использование уголков большой или средней толщины. Они просто привариваются к самому мангалу. Часто к низу углов приделывается подножка, чтобы углы не гнулись.
• Не слишком сложной в изготовлении является подставка под мангал из бочки. Как жаровню используют либо целую бочку, либо ее половину. Самое трудное в процессе создания такой подставки – сделать правильные полуокружности под размеры бочки, а остальные детали легко крепятся друг к другу с помощью сварки.
• Часто делаются мангалы с минимальным использованием сварки и с простыми в установке ножками. Данный тип конструкции не обладает особыми эстетическими свойствами, но со своей главной задачей справляется прекрасно.

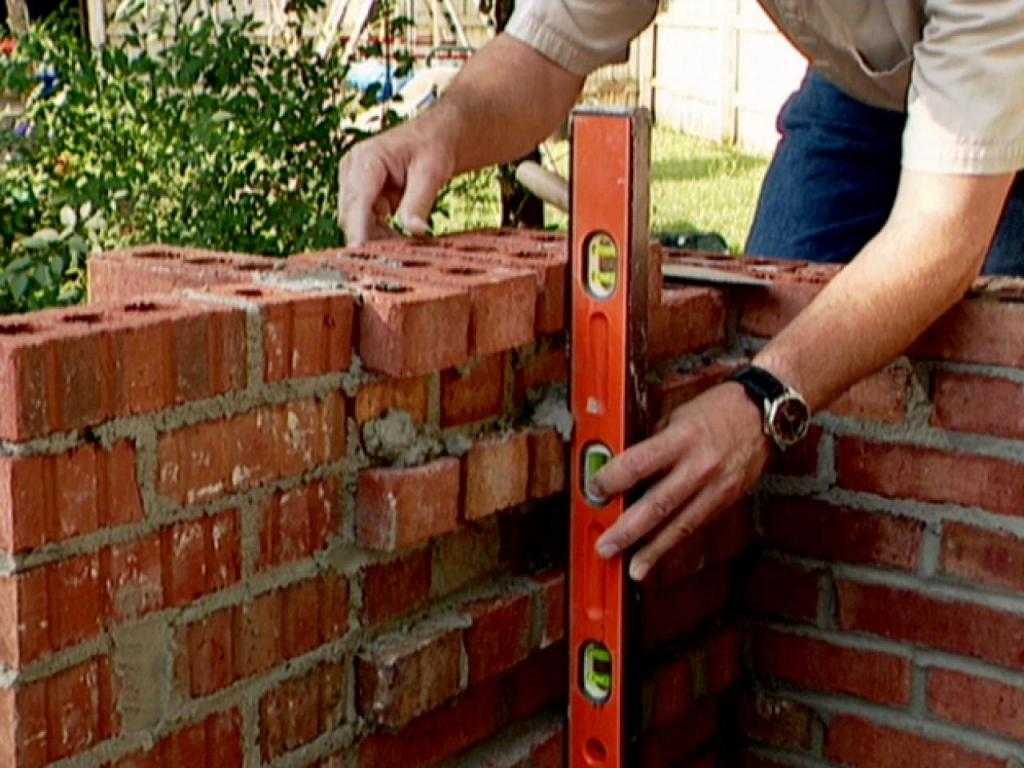

Как самостоятельно сложить кирпичный мангал

Не стоит принимать во внимание сложившийся стереотип, что строить из кирпича должны мастера с опытом. Если следовать строго чертежу, мангал своими руками сможет сделать даже новичок

Простая схема мангала состоит из двух ярусов: первый – отсек для дров и другой утвари, а второй – непосредственно камера для очага и дымоход.

• После того как определились с местом расположения мангала, необходимо подготовить основание под него. Для этого роется яма глубиной 30 см, куда закладываются бут и арматура. Все это заливается бетоном и оставляется в покое на 3 дня.
• Для дальнейшей кладки стоит потренироваться, для этого выкладывается ряд без раствора. Это позволит убедиться, что фундамент сформирован и заложен правильно. После того как проверочный этап пройден, можно приступить к реализации проекта.

После прокладки первого слоя снова черед проверки – на сей раз используются строительный уровень и стальные прутья для правильной фиксации второго ряда кладки. В дальнейшем эта процедура повторяется с каждым слоем.

• С формой проемов необходимо определиться на этапе проектирования мангала, так как при прямоугольной форме понадобятся металлические уголки, а арочная предусматривает использование деревянного шаблона.
• Секция очага выкладывается из двух видов камня: для наружного слоя подходит любой вид, а вот внутренняя часть очага должна быть выполнена из огнеупорного материала. Наиболее для этих целей подходит шамотный кирпич.

Для поддержания мангала в должном рабочем состоянии и презентабельном виде можно спроектировать металлический съемный короб для углей и решетку из жаростойкой стали. С этими устройствами устройство прослужит намного дольше.
