Процедура копчения

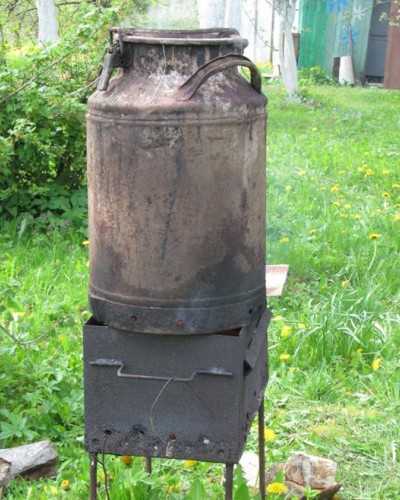

Бидон с насыпанными в него опилками устанавливается на мангал. Если нет мангала, то можно оборудовать подставку под бидон из красных кирпичей. Самое главное — под днищем развести костер.
Развешивать продукцию следует так, чтобы между кусками оставалось свободное пространство. Необходимо, чтобы дым полностью охватывал кусочки мяса или рыбы. Крышку бидона при копчении плотно закрывают, однако если процедура затянулась более, чем на 30 минут, необходимо удалить лишнюю влагу. Для этого крышка приоткрывается на несколько секунд.
Точное время продолжительности процесса зависит от продукта и способа его подготовки, но обычно горячее копчение длится не более одного часа. Когда время истекло, бидон снимают с мангала и дают ему остыть, а крышку при этом открывают. Готовое блюдо проветривается, и только потом попадает на стол. Следует помнить, что срок хранения продуктов, закопченных горячим способом, ограничен несколькими днями, поэтому рассчитывайте количество продуктов.
К холодному копчению приступают мастера, имеющие достаточно большой опыт.
- Во-первых, длительность процесса затягивается на несколько часов или даже несколько дней.
- Во-вторых, необходимо держать температуру в очень узком заданном диапазоне.
Первые несколько часов останавливать процесс ни в коем случае нельзя. При повышении температуры в волокнах могут завестись микробы. Чтобы этого не произошло, коптить продукты будем 7-8 часов подряд. После такого этапа можно уже будет делать передышки, не опасаясь за продукты.
Есть в нашей конструкции и отрицательные качества. Днище бидона располагается достаточно глубоко, и подсыпать щепу очень неудобно. Также неудобно собирать скопившийся жир. При этом потребуется снять с крючков копчености, демонтировать прутья и уже только потом достать посудину из-под жира. Несмотря на это, такие модели часто встречаются, ведь для их изготовления затрачено минимум усилий.
Как сделать своими руками?
Определившись с тем, каким вы видите свой будущий самогонный аппарат, приступайте к его созданию.
Важно. Если планируете использовать покупные дополнительные изделия: сухопарник, укрепляющую или ректификационную колонну, холодильник, лучше заранее их заказать и делать все соединения уже под имеющиеся «навесы»
- Делаем герметичную крышку. В стандартной крышке от фляги уже имеется уплотнитель, но он резиновый, а значит – и конечный продукт, который мы стремимся сделать кристально чистым, будет отдавать резиной. Новый уплотнитель можно сделать из силиконового шланга. Он надежен, прочен, не боится нагрева до 250-300°С, не вступает в химические реакции с хим элементами бражки.
- Проделываем отверстие под пароотводящую трубку, вставляем штуцер. Как вариант – отверстие под ректификационную/укрепляющую колонну. Его необходимо сделать большего диаметра, ориентируясь уже на имеющееся оборудование.
- В крышке или верхней части бидона желательно закрепить предохранительный клапан и термометр, который поможет четко разделять дистиллят на фракции: до 78°С – головы, от 78 до 85°С – тело, выше – хвосты.
- Если запланирован сливной кран или паропровод – делаем, не забывая, что все соединения должны быть обязательно герметичными. Кроме прокладок используем силиконовый герметик, фум ленту для сантехнических работ, термостойкий герметик там, где есть резьбовые соединения.
- Поставив ТЭН, обязательно защищаем себя от удара током, надежно изолируя подключения проводов. Сечение провода – не менее 2,5 см. Очень хорошо установить термостат, бесперебойник или реостат. Это поможет регулировать нагрев для достижения наилучшего результата.
- Предусматриваем наличие змеевика и холодильника – без этих «деталей» никакой дистиллятор работать не будет. Холодильник можно купить в специализированных магазинах либо сделать самостоятельно.
Все остальное – на ваше усмотрение. Не забываем о том, что в тех соединениях, которые контактируют со спиртовыми парами и самогоном, можно использовать только силиконовые шланги.
Основные узлы и принцип работы коптильни горячего копчения
Горячее копчение – это приготовление блюд под температурным воздействием в пределах 100ºС. Длительность процесса зависит от вида продуктов и их размеров, а для ароматного дыма потребуется всего лишь купить щепу. Устройство коптильни очень простое. Разобравшись в основных узлах, можно сделать камеру из многих доступных средств, которые всегда есть в арсенале дачников. Рассмотрим общий принцип работы и базовые элементы.
- топка, она расположена под камерой и предназначена для нагрева щепы;
- камера – герметичная ёмкость, которая отвечает за равномерное распределение горячего воздуха и достижение требуемых температур. Она располагается непосредственно над топкой;
- гидрозатвор препятствует попаданию холодного воздуха снаружи внутрь, а также уменьшает объём канцерогенных веществ. Он представляет собой углубление, которое заполняется водой;
- решётки и крючки необходимы для размещения продуктов на нужной высоте для дальнейшего копчения;
- поддон или отражатель – съёмная конструкция, его устанавливают для сбора соков и жира, которые при попадании на дно начинают гореть. Выделяемый дым портит вкусовые качества продуктов;
- градусник – это необязательный элемент, но с его помощью легче проконтролировать работу коптильни.

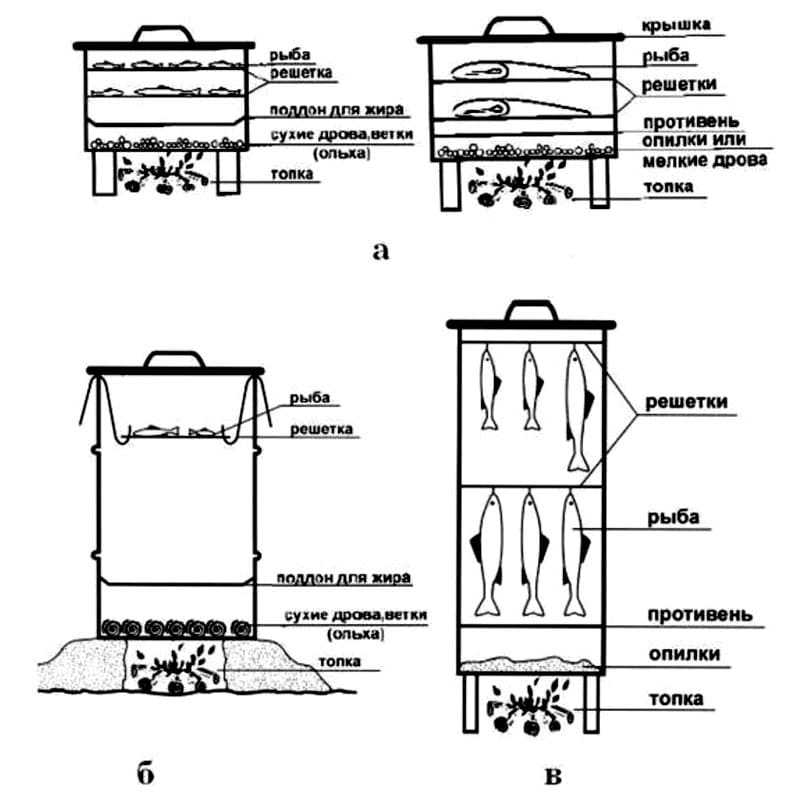

Схемы вертикальных коптилен
Решёток в коптильне может быть несколько
Устройство коптильни
Как сделать коптильню из кирпича в домашних условиях?
Агрегат, выполненный из кирпичного материала, можно отнести к категории профессиональных устройств. Такая конструкция нуждается в организации фундамента, что влияет на скорость ее изготовления. Она является стационарной, ее невозможно перемещать с места на место, как более компактные модели.
Первое, что требуется сделать перед сборкой кирпичной коптилки, – составить эскиз. Стоит сразу определить тип будущей конструкции. Например, большой популярностью пользуются кирпичные мангалы-коптильни. Своими руками их довольно трудно сделать, но все-таки можно.
Готовые чертежи кирпичных сооружений без труда можно отыскать в интернете. Стационарное устройство для приготовления копченостей имеет самый длительный срок эксплуатации, что является основным его преимуществом.
Коптильня из кирпича является стационарной конструкцией, ее невозможно перемещать с места на место
Огнеупорный кирпич является самым приемлемым материалом для монтажа стационарных коптильных конструкций горячего типа. Очень важным моментом в этом случае считается подбор места, в котором будет располагаться такое устройство. При этом следует руководствоваться правилами пожарной безопасности. Дистанция от коптильни до любых построек (особенно из горючих материалов) должна составлять не менее 2 м.
Самостоятельная сборка коптильни из нержавейки
Внешне данный агрегат имеет схожесть с чемоданом или коробкой. Для того чтобы собрать небольшую конструкцию из стали, необходимо ознакомиться с эскизами этих устройств. Для сборки коптильни для квартиры или дома такого типа не рекомендуется использовать слишком тонкие листы (менее 1-1,5 мм).
Маленькую коптилку можно брать на охоту, рыбалку или просто на природу. Компактность устройства позволяет легко транспортировать его с места на место. Внутри металлической коробки рекомендуется приварить уголки, на которых можно будет располагать решетку-гриль. При самостоятельном составлении схемы коптильни необходимо учесть все мелкие детали и указать их на рисунке.
Одним из главных достоинств коптилень из нержавеющей стали является малая вероятность появления нагара на их внутренней поверхности
Такой агрегат является одним из наиболее распространенных и используется повсеместно. В этом случае чаще всего применяется горячий тип копчения. Однако встречаются подобные модели, обрабатывающие пищу при более низкой температуре (полугорячее копчение). Такие варианты зачастую подходят для использования на даче. Коптильня полугорячего типа, как правило, является переносной.
Основной минус коптилки, изготовленной из металла, – отсутствие возможности определения температуры внутри камеры. Из-за этого мясо может спечься и приобрести неприятный привкус. Объясняется такой негативный момент тем, что в данной конструкции не предусмотрена единая технология копчения. Для розжига агрегатов из нержавейки используется щепа из разных пород деревьев.
Кашпо для цветов
Этот лайфхак для тех, кто ценит экономию и безотходное производство. Дизайнерские кашпо для цветов стоят недешево. А старая кастрюлька в умелых руках может превратиться в неповторимый цветочный горшок. Если после ремонта у вас завалялись остатки краски, то вам вдвойне повезло.
Понадобится:
- старая кастрюля;
- краски для металла;
- лак для закрепления;
- самоклеящаяся пленка;
- карандаш;
- ножницы;
- кисть;
- веревка.

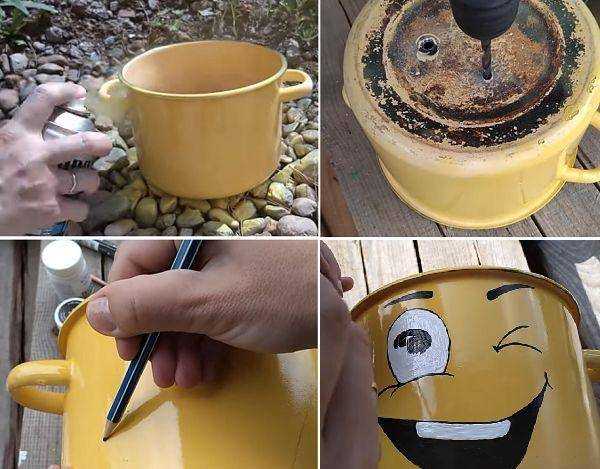

Как своими руками создать оригинальное кашпо:
- Сажать цветы в ободранную кастрюлю – это своего рода неуважение к прекрасному. Попробуем раскрасить тару и придать ей шарм. Подойдет как эмалированная кастрюля, так и посуда из нержавейки. Ничего страшного, если местами предмет прохудился.
- Для начала промоем и обезжирим кастрюлю, чтобы краска ровно ложилась. Не беспокойтесь о пятнах внутри – они будут скрыты.
- Эмаль можно сразу красить, а нержавейку лучше для начала покрыть лаком. Так краска будет держаться надежнее. Окрашиваем наружние стенки ровным слоем в один цвет.
- Карандашом размечаем узор на самоклейке и вырезаем. Приклеиваем лист к высохшей кастрюле. Если нет такой бумаги, возьмите обычную и закрепите ее скотчем по краям.
- Краской другого цвета покрываем самоклеящуюся пленку. Когда слой засохнет, аккуратно отделяем лист. Рисунок остается на посуде.
- Остается насыпать гальку, грунт и посадить садовые цветы.
- С помощью крепкой веревки можно подвешивать кашпо. Закрепите ее на ручках кастрюли.
У такого кашпо есть несколько минусов. В железной кастрюле не каждое растение будет чувствовать себя комфортно, поэтому в горшки-кастрюли высаживаются только самые неприхотливые растения. Также цветам необходим дренаж – отверстие снизу для стока лишней воды. Но можно заморочиться и просверлить его.
Процесс изготовления
Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.
Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.
Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.
Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.
Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.
Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.
Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.
Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.
Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.
Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.
Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.
Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.
Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал
Нельзя использовать лишь пластмассу
У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться
Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.
В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.
Как сделать коптильню холодного копчения
Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.
Материалы и комплектующие:
- Деревянный брусок 50х50 мм;
- Вагонка липовая;
- Вагонка сосновая;
- Петли, ручка;
- Шурупы, гвозди.
- Лист оцинкованного железа;
- ТЭН 220 В (2кВт);
- Корпус для автоматики;
- ПИД регулятор температуры REX C100;
- Выключатели, монтажные провода.
Пошаговый процесс постройки:
- Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
- Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
- Собрали каркас двери и также зашили внутреннюю сторону липой.
- Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
- В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
- В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
- При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
- В верхней части коптильни смонтировано отверстие для выхода дыма.
- Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
- Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
- Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
- На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
- Тэны устанавливаем в нишу.
- Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
- Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
- Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
- Монтаж автоматики собран по схеме.
- Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
- Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.
Итак, коптильня холодного копчения своими руками собрана.
Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.
Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.
Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.

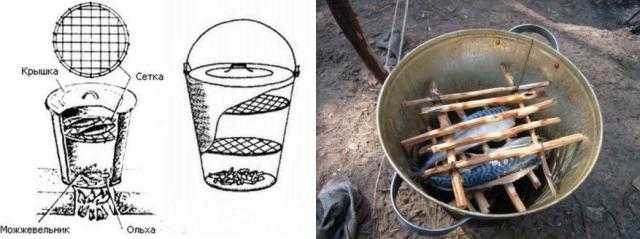

Изготовление коптильни из кастрюли
В самодельной коптильне можно приготовить любой продукт путем холодного и горячего копчения. Емкости могут быть разных габаритов, в зависимости от исходного размера продукта.

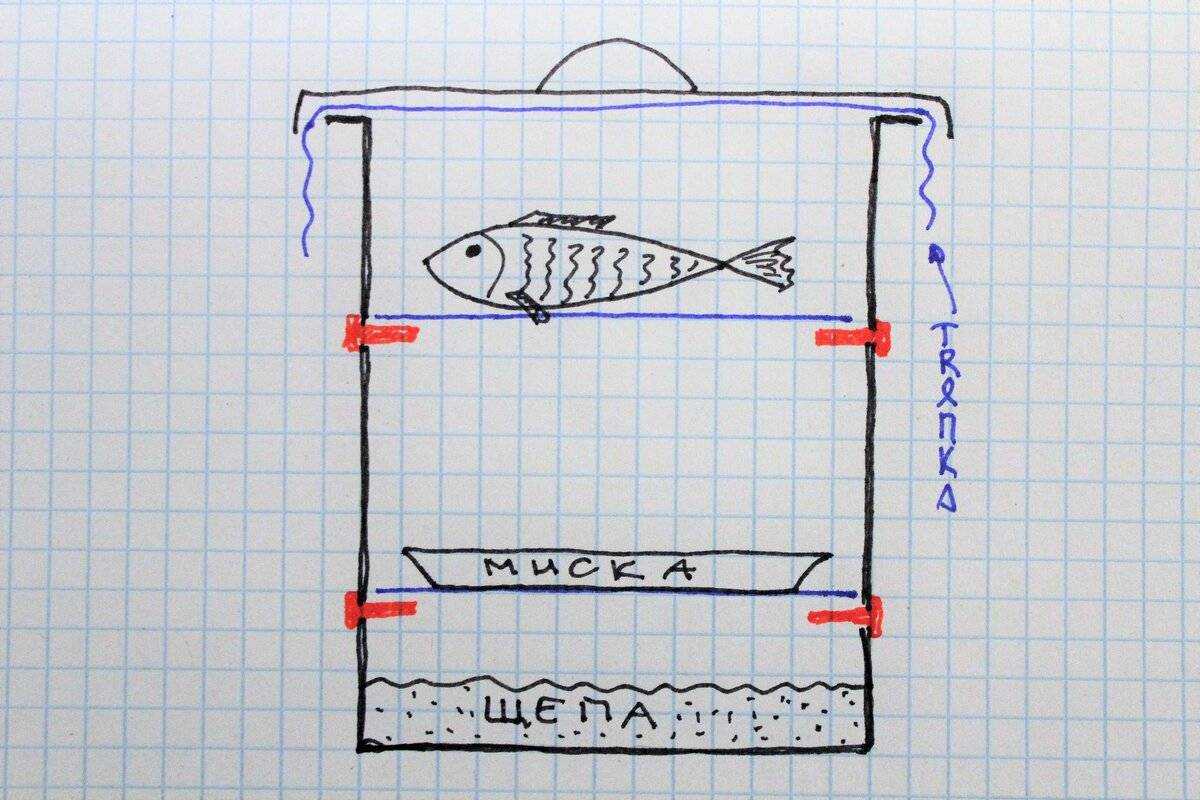

Коптильня горячего копчения из кастрюли
Если в хозяйстве завалялась ненужная кастрюля, то можно с уверенностью приступать к изготовлению коптильни своими руками. Каждый этап требует ответственного подхода, чтобы в итоге получилось качественное оборудование.
Необходимо предусмотреть тот факт, что из горячего продукта в процессе копчения будет вытекать жир. Во избежание попадания его на щепу, нужно установить поддон. С этой целью прекрасно справятся сковорода или металлическая тарелка.

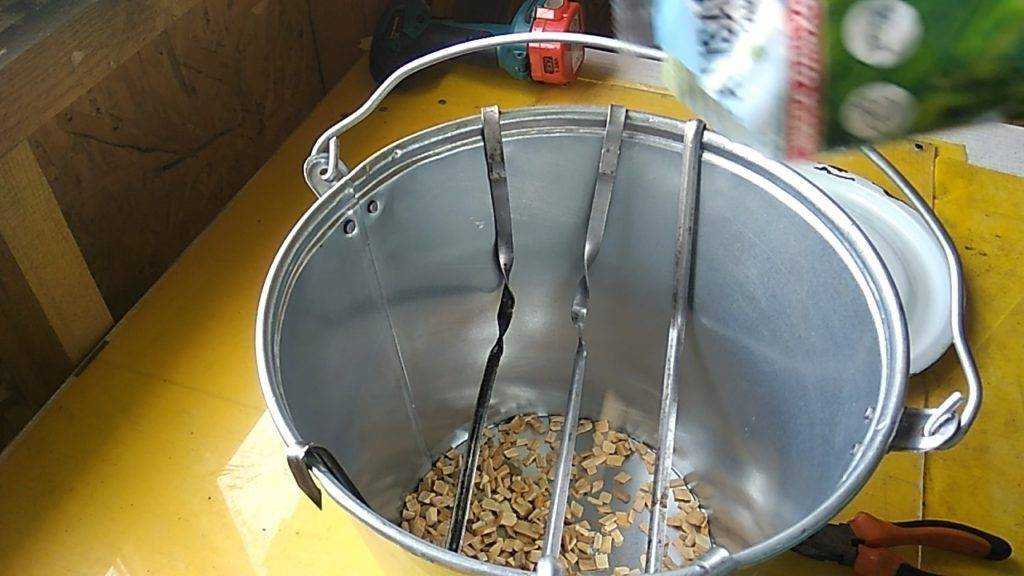

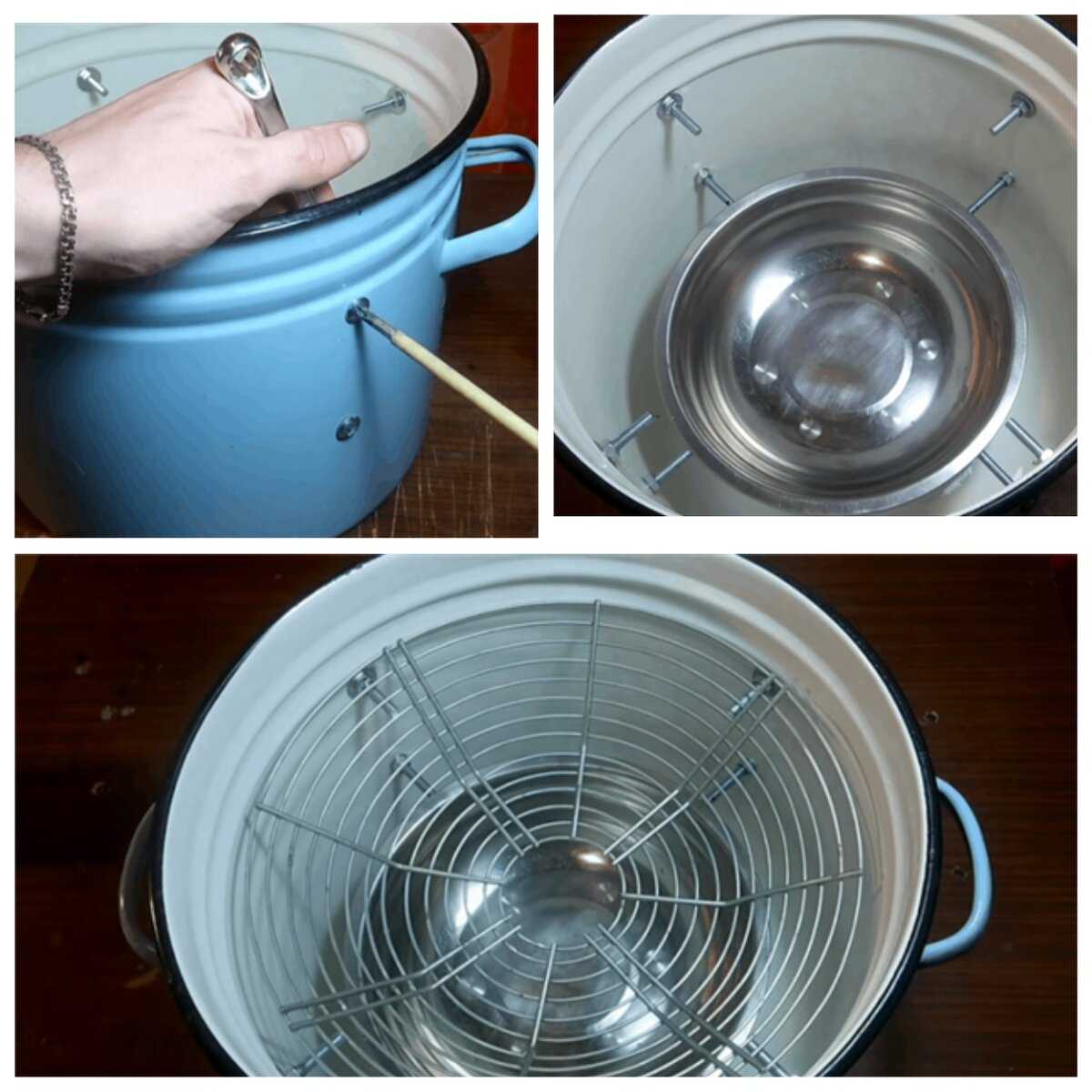

Самым сложным шагом, наверное, будет установка решетки. Здесь возможны два варианта. Первый предполагает использование уже готовой решетки. Второй более хлопотный. В боковой стенке проделываются 4-5 отверстий. В них вставляются болты и притягиваются гайками. Подобные шипы являются опорами для установки решетки. Есть еще одни способ копчения — подвешивание на крючки. Длина крючка равна расстоянию от верхнего края стенки до уровня установки решетки. Она подвешивается на 5-6 крючков, при этом нужно оставить щель, чтобы крышка могла не плотно прилегать к верху кастрюли. Она будет полезной, так как дым сможет выходить наружу.

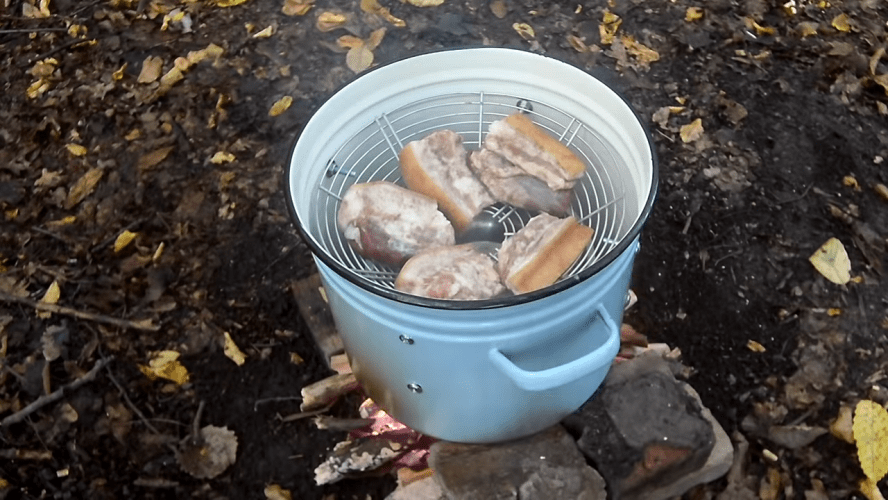

Коптильня горячего копчения из кастрюли
Коптильня для холодного копчения
В отличие от устройства для горячего копчения, изготовление холодной коптильни потребует больше сил. Принцип действия такой конструкции заключается в том, что источник дыма находится снаружи. Также потребуется обустройство дымогенератора. В отличие от корпуса, его лучше приобрести уже в готовом виде. Дымогенератор необходим для того, чтобы можно было отрегулировать температуру дыма и автоматизировать процесс его подачи, а также существенно сэкономить на материале. При самостоятельном конструировании элемента потребуется емкость для щепы, электронагреватель, система патрубков и компрессор.
Коптильня для квартиры
Изготовить коптильню для домашнего копчения в квартирных условиях вполне возможно, если сохранилась крышка от старой скороварки. Весь интерес в том, что в такой крышке есть отверстие (обратный клапан), который можно демонтировать, а на оставшийся штуцер надеть шланг. Второй конец шланга выводится в вентиляционный канал или в форточку.
В данном устройстве невозможно будет сделать решетку путем просверливания отверстий. Лучше самостоятельно изготовить решетку из металлической сетки. Ее обрезают так, чтобы диаметр был сопоставим с диаметром кастрюли.
