Дизайн беседок с мангалом – дело вкуса и возможностей каждого хозяина. Есть несколько рекомендаций, при соблюдении которых ваш уголок для приготовления шашлыка станет излюбленным местом всей семьи и украсит участок.

Начинать обустройство дизайна беседки нужно с задумки самого сооружения, оно должно гармонично размещаться на участке.

Беседку нужно правильно расположить. Для этого выбирают самый красивый и тихий уголок в саду вдалеке от чужих взглядов. Это позволит ее посетителям расслабиться и отдохнуть. Ландшафт и летняя кухня должны сочетаться между собой.

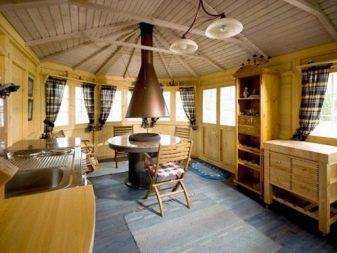

Если говорить об интерьере, то здесь все сложнее. Пространство внутри должно быть красивым, безопасным и функциональным одновременно.

При украшении беседки простор фантазии неограничен. Это отличный способ применить вещи, которые, возможно, залежались где-то на чердаке. К примеру, рог на стенах или старый самовар, могут стать интересными элементами интерьера. Красивым элементом может стать что угодно: шторки, развешанные на стене возле мангала вилочки, лопатки и захваты для мяса, баночки с приправами, цветы на столе.

Важный элемент любого интерьера – освещение. Зона приготовления должна быть освещена наиболее ярко, а для зоны отдыха подойдет мягкий приглушенный свет. Хорошо, если уровень света регулируется.

Оформление зоны приготовления пищи. Ключевой элемент этой зоны – печь. В зависимости от размера самой беседки наполнение этой зоны будет разным. Для маленькой беседки возможно установить небольшой столик с умывальником для рук. Материал столешницы должен легко очищаться и быть прочным. Удобно, если рядом с мангалом есть небольшая полка, куда можно ставить приправы, положить самые нужные приборы.

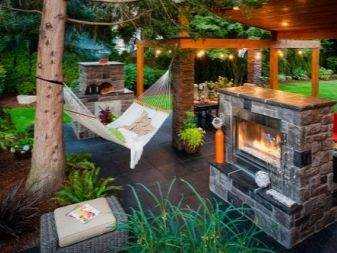

Если позволяет место, в беседке можно сделать лежак либо подвесить гамак в укромном уголке. Пространство рядом с беседкой же оборудуется так, насколько это возможно. Например, можно замостить площадку под дополнительным навесом на случай увеличения планируемого числа гостей. Можно установить большие садовые качели с крышей, которые станет любимым местом детей и взрослых. Для детей также можно устроить песочницу либо мягкую площадку для активных игр. Здесь фантазия хозяина может быть неограничена.

Созданию уюта может поспособствовать сам материал беседки. Здесь бесспорным лидером будет дерево. В качестве дополнения к нему могут быть использованы циновки из соломы или других природных материалов. В закрытой беседке можно использовать текстиль любого вида: большие интерьерные подушки-кресла, мягкие покрывала. Следует отметить, что на уют влияет размер беседки – чем меньше она, тем, как правило, человеку в ней находится более комфортнее.

Все материалы должны быть пригодны к уличной эксплуатации или обработаны соответствующим образом. Также они все должны быть легко очищаемыми, так как пребывание в беседке связано с приемом пищи.

Наиболее частым и приятным глазу является использование естественных цветов природной гаммы. Беседка не должна бросаться в глаза своей яркостью или вычурностью – это быстро надоест.

Стиль оформления беседки часто выбирается исходя из пристрастий хозяев или из того, что есть под рукой. Азиатский стиль предполагает сложные крыши приплюснутой формы с несколькими уровнями пола внутри. Стиль кантри хорошо подойдет для построек из дерева. Английский стиль с коваными элементами будет по душе любителям элегантности и изысканности.

Определяясь с идеей дизайна всей беседки и ее интерьера в частности, нужно не забывать, что это вспомогательное сооружение, и лишние затраты и сложности при ее возведении не во всех случаях необходимы. А зачастую они могут оказаться ненужными и лишними и только затруднять пребывание внутри и сам процесс приготовления пищи, который является основным.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Нюансы эксплуатации

Отдельное внимание хотелось бы уделить дровам, которые рекомендуют применять в процессе приготовления различных продуктов. Итак:

морепродукты и птица — дуб, виноградная лоза;
баранина, свинина, говядина — яблоня;
индейка либо семга — ольха;
свинина, птица, морепродукты — клен;
курица, говядина — береза;
баранина, птица — вишня.

Видео: советы как правильно складывать дрова в мангале

Каждый вид дерева придаст готовящемуся блюду особый вкус и неповторимый аромат. Специалисты хвойные породы применять для растопки не рекомендуют, поскольку при горении могут выделяться смолы. Если нет возможности самостоятельно заготовить дрова, то можно практически в любом супермаркете купить брикеты с готовым углем, которые, к тому же, превосходно держат жар, необходимый для приготовления шашлыка.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

небольшой вес;
есть возможность установить дополнительные опции;
невысокая цена;
простота конструкции;
легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

листы железа 1–3 мм;
уголки сечением 30 х 30 х 30 мм;
болты;
термо-праймер.

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя

Это может привести к деформации и растрескиванию материала

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

При работе следует обязательно использовать защитные очки и перчатки.

https://youtube.com/watch?v=hLC-otS7adg

Особенности монтажа и эксплуатации

Установить вытяжную технику этого типа относительно несложно, но неопытным мастерам все же лучше поручить выполнение этих операций профессионалам. Если же принято решение осуществить монтаж самостоятельно, то начать следует с подробного изучения инструкции изготовителя.

Вытяжные зонты обычно изготавливают из прочной алюминиевой стали пищевых марок. Для промышленных предприятий такие конструкции часто создаются по индивидуальному заказу

После этого нужно исследовать место монтажа, провести необходимые измерения, подготовить инструменты, крепеж, материалы и т.п. Важный момент – правильное расстояние от варочной поверхности. Оно должно быть не менее 60 см для электроплит и 70 см – для газовых приборов, но не более 85 см.

Если зонт нужно повесить выше, то следует выбрать более производительное устройство, чтобы компенсировать разницу по высоте. Для монтажа зонта вентиляционного вытяжного понадобятся инструменты, которые обычно есть в арсенале любого опытного мастера: рулетка и строительный уровень для выполнения разметки шуруповерт, дрель, молоток и т.п.

В зависимости от типа прибора нужно будет либо просто подвесить его над плитой, либо соединить воздуховодом с вентиляционным каналом. В качестве воздуховода используют либо металлический гофрированный рукав, либо жесткие пластиковые конструкции.

Гофру можно сгибать подходящим образом, а для выполнения колена из пластика следует использовать специальные переходники, обеспечивающие герметичное соединение отдельных участков воздуховода.

Если шнур электропитания недостаточно длинный, нужно установить дополнительную розетку вблизи устройства. Нужно убедиться, что электроприбор имеет необходимое заземление.

Правильная установка вентиляционного зонта – это только половина дела. Чтобы устройство работало эффективно, необходимо организовать его работу. Подробные сведения по таким вопросам содержатся в инструкции по эксплуатации, которой снабжен каждый прибор.

Огромное значение имеет регулярная очистка внутренних фильтров. Например, алюминиевые решетки следует мыть с помощью специальных моющих средств. Неплохой результат дает и использование средств, которые найдутся на любой кухне: уксусная кислота, на треть разведенная водой, насыщенный раствор обычного хозяйственного мыла или пастообразная смесь воды с пищевой содой.

Алюминиевые решетчатые жироуловители вытяжных зонтов следует регулярно очищать от накопившихся на них загрязнений, чтобы устройство работало корректно и эффективно

Эти рецепты пригодятся тем, кто страдает непереносимостью химических средств. Решетки следует отчищать от накоплений жира и грязи не реже, чем раз в три месяца.

Замена угольных фильтров обычно выполняется в следующем порядке:

отключение прибора от электропитания;
демонтаж алюминиевых решеток;
извлечение использованного фильтра;
установка нового фильтрующего элемента;
установка алюминиевых решеток;
подключение и проверка работы прибора.

В момент установки нового фильтра должен прозвучать характерный щелчок. Если после замены фильтра в работе вытяжного зонта появились необычные звуки или он стал более шумно работать, возможно, фильтр установлен неправильно, работу следует переделать.

Если очистка и замена фильтров вентиляционного зонта не проводится своевременно, качество работы прибора может существенно ухудшиться.

Угольные фильтры необходимы в вытяжных зонтах с циркуляцией, они осуществляют тонкую очистку воздуха и нуждаются в регулярной замене

Съемные фильтры и стаканы для сбора жира в моделях зонтов, которые используются на предприятиях общественного питания, в соответствии с инструкцией следует очищать ежедневно. Необходимо также постоянно проводить очистку наружной поверхности корпуса вытяжного устройства. Некоторые элементы рекомендуется снимать и замачивать в специальных очистительных растворах.

По окончании очистки их тщательно ополаскивают. Еще один элемент, нуждающийся в периодической очистке – воздуховод. Нужно снимать соединительные элементы и удалять отложения с внутренней поверхности конструкции.

Гофрированные элементы чаще нуждаются в такой очистке, чем гладкие пластиковые каналы. Некоторые промышленные модели кухонных зонтов снабжены встроенной системой очистки, но в быту такие дорогое агрегаты обычно не используются.

Особенности и преимущества

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

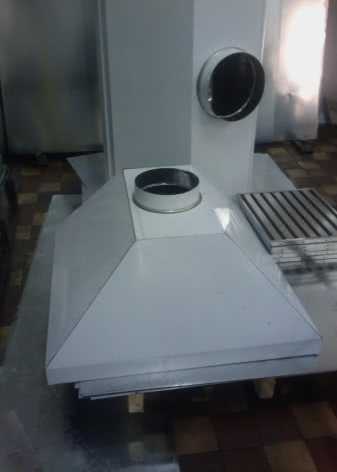

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

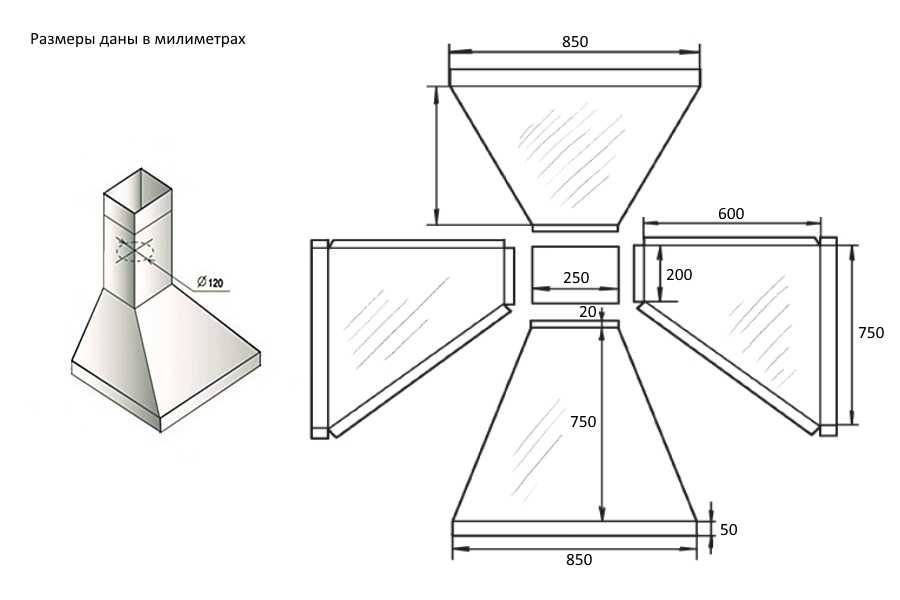

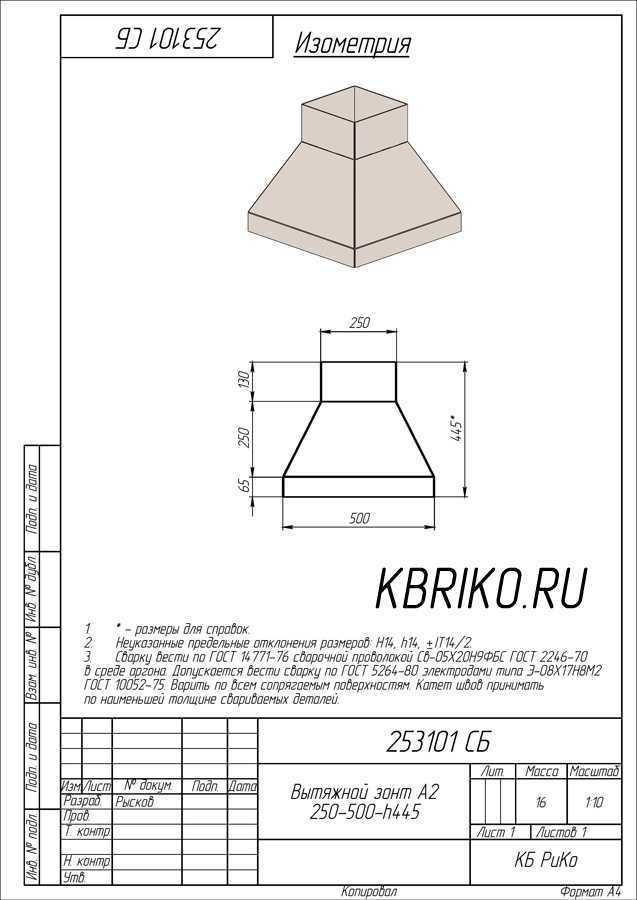

Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
Из уголков собирается каркас самой вытяжной трубы.
Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
Наконец, заклепочник поможет обшить каркас листами металла.
Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

Кирпичная вытяжка

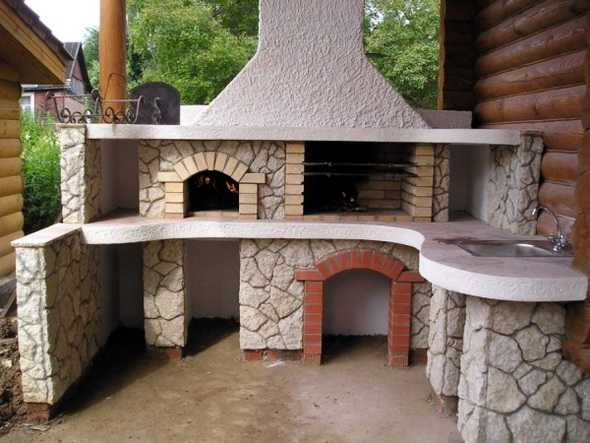

Кирпичный мангал с дымоходом отличается эстетичным внешним видом и высоким показателем безопасности. Он нагревается не так сильно, как металлические вытяжки и полностью изолирует стены и крышу помещений от горячего воздуха.

Преимущества кирпичного мангала очевидны:

Полная изоляция от дыма.
Совместимость с домашними коммуникациями.
Низкий нагрев поверхности.
Красивый внешний вид.

Кирпичную вытяжку рекомендуют устанавливать вплотную к стене дома. Такой мангал может стать и самостоятельным элементом дачного ландшафта, если установить его во дворе или просторной беседке.

К недостаткам кирпичного типа постройки можно отнести:

Дорогостоящий материал.
Сложность установки.
Большие габариты.

Строим кирпичный мангал самостоятельно

Соорудить кирпичный мангал с вытяжкой своими руками сложнее, чем сделать его металлический аналог. Однако при правильном подходе и наличии нужных материалов с такой задачей может справиться и непрофессиональный строитель.

Конструкция кирпичного мангала подобна железному, он состоит из стенок основания, купола и трубы. Отличие заключается в наличии передней стенки с аркой над жаровней, подобно тем, что раньше делали на традиционных русских печках.

Для возведения нужно выбрать самый огнестойкий кирпич и подготовить цементно-песочную скрепляющую смесь. И также потребуются следующие инструменты:

мастерок;
уровень;
отвес;
кирка;
болгарка.

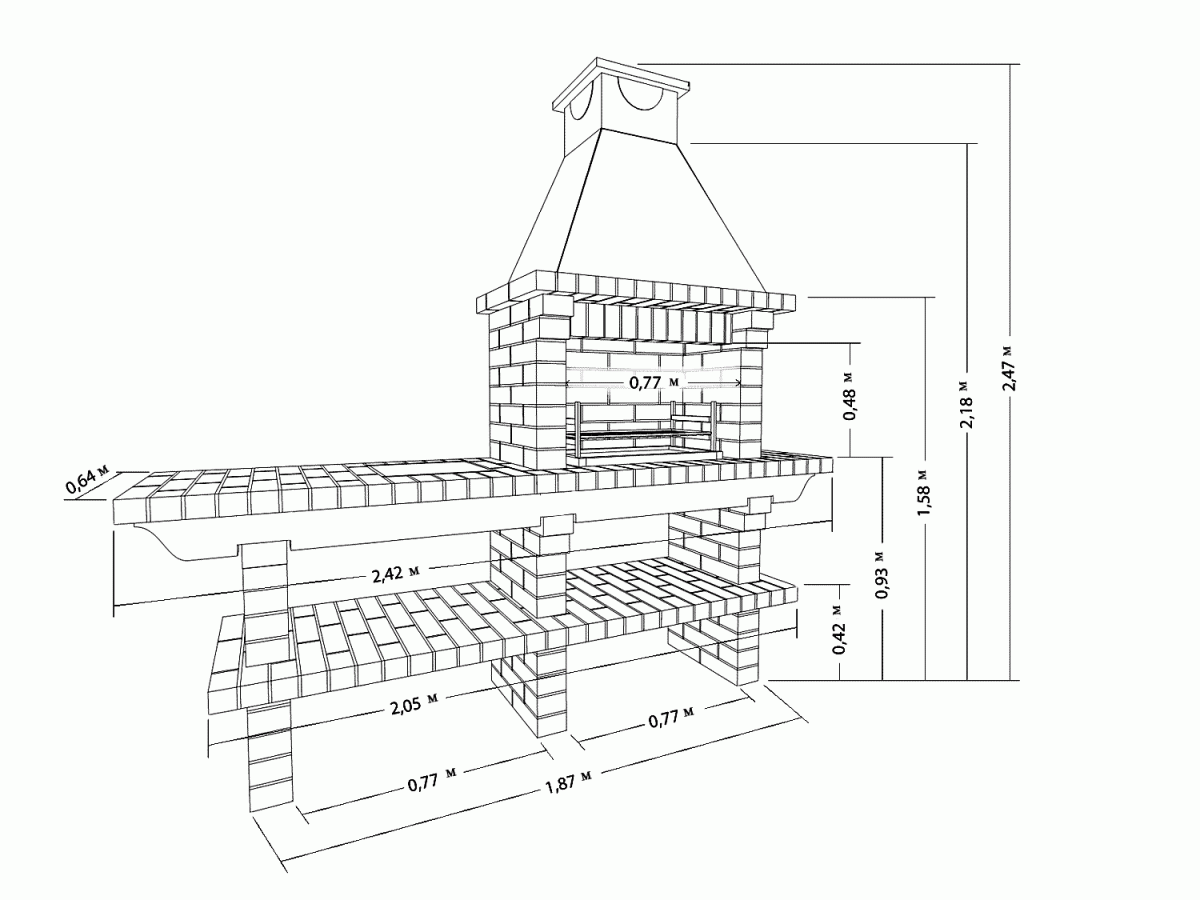

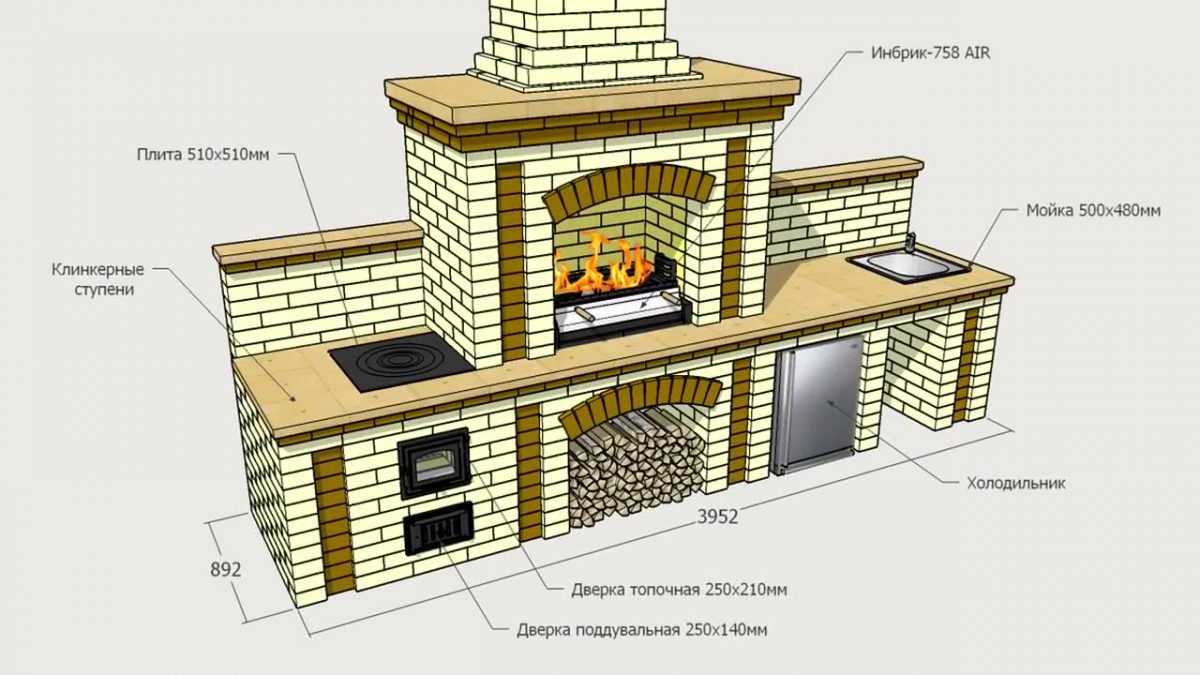

На сайте вы можете найти несколько схем по возведению кирпичного мангала с вытяжкой. Кирпичи следует укладывать слоями, придерживаясь стандартных правил строительства — первый ряд укладывается перпендикулярно стене, второй – параллельно.

По центру арки над барбекю следует установить замковый кирпич, который будет распределять нагрузку на боковые стенки. Чтобы дополнительно укрепить конструкцию и не ошибиться в расчётах, можно сделать металлический каркас основы и обложить его кирпичом.
Действуя по инструкции, вы получите отличный и долговечный мангал.
