Металлический навес над мангалом своими руками фото и описание

Разборной мангал из металла своими руками

Для путешествий на природу, охоты или рыбалки больше подойдет легкий и портативный складной вариант. В магазинах есть аналогичные изделия, но они сделаны из очень тонкого металла и служат долго. Поэтому переносной мангал лучше сделать своими руками.

Они бывают разных типов:

складной;
сборные.

Раскладные (складные) мангалы в чемодане и без

Складные мангалы чаще всего делают в виде чемодана. Некоторые из них оснащены ручками для переноски. Другим нужен отдельный чемодан или какой-то дипломатический чемодан.

Мангал в чемодане — хорошая идея (для увеличения размера изображения кликните по нему левой кнопкой мыши)

В этом варианте хозяин сделал под имеющийся чемодан металлический мангал. Детали крепятся к металлическим дверным петлям. Их сваривали ручной электродуговой сваркой. Конкретно ножки этой модели до боли тонкие, но это цена компактности.

Еще один вариант переносного кемпингового мангала. Его тоже можно «упаковать» в чемодан, а можно сшить и холщовый мешочек: дешево и сердито.

Еще один мангал, который можно упаковать (для увеличения размера изображения кликните по нему левой кнопкой мыши)

В этом варианте дно выполнено на складных ножках. Остальные детали помещаются внутрь отдельно. Боковые стенки скрепляются между собой пропилами, идущими к центру высоты в разные стороны.

Разборные мангалы

Они отличаются от предыдущих тем, что состоят из отдельных и незакрепленных частей. Собрал на месте. Способы сборки разные: где-то болты, где-то пазы и прорези. В процессе производства сварка не нужна, но вам понадобится болгарка с алмазным диском или пила по металлу.

Готовый металлический мангал, показанный на фото, напоминает детский конструктор. Идея интересная, реализация отличная. Сварка не требуется, но требуется виртуозное владение болгаркой. Если нет навыков такого уровня, самые сложные места можно добить пилой по металлу. Если вы решили сделать что-то подобное своими руками, сначала сделайте макет из картона. Рекомендуется брать такой же толщины, какой вы будете использовать металл. Соберите готовый макет, откорректируйте его так, чтобы все было идеально. Затем можно переносить выкройки на металл.

Цельнотянутая металлическая чаша изготовлена из нержавеющей стали (для увеличения изображения кликните по нему левой кнопкой мыши)

Следующие складные мангалы изготавливаются по типу продаваемых в магазинах. В них ножки сделаны уголками, в ножках сделаны надрезы в виде язычков. Эти язычки слегка изогнуты. Для этих выступов в боковых стенках сделаны отверстия. При сборке боковые стороны «надавливают» на выступы.

Складная металлическая чаша — легко сделать своими руками (для увеличения размера изображения кликните по нему левой кнопкой мыши)

Дно в такой сборной модели мангала ничем не закреплено. Нижняя часть боковых стенок загибается внутрь на 3-4 мм. Закрепив их на ножках по периметру, получается одна бортик. Дно подходит к этой стороне. Имея опыт эксплуатации такой модели, могу сказать, что конструкция получается довольно шаткой и вести себя нужно аккуратно: после установки не сдвинуть, иначе все может рухнуть. Но наш гриль сделан из очень тонкого металла толщиной 1 мм. Возможно, если использовать большую толщину, проблем не возникнет.

Другой вариант сборного мангала отличается от предыдущих тем, что у него кованые ножки. Боковые стенки к ним крепятся за счет специальных пластин.

Складной мангал на кованых ножках (для увеличения изображения кликните по нему левой кнопкой мыши)

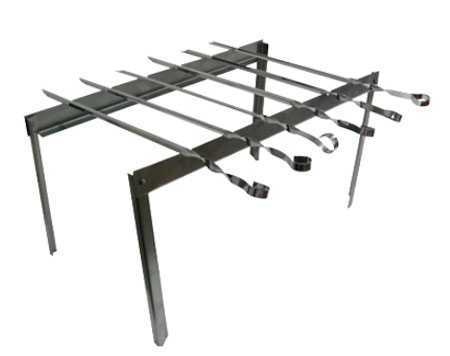

А на фото ниже вы увидите самую простую из металлических мангалов. Если у вас есть два уголка и болгарка, вы можете сделать это за считанные минуты. Если вы не можете наклониться, можно просверлить отверстия и закрепить болтом и гайкой.

Самая простая металлическая шашлычница. Вы можете сделать это сами за считанные минуты

Установите его над костровой ямой, забив ножки в землю. Не очень удобно, но очень просто. На «пожарном» корпусе сойдет.

Инструкция, как сделать навес над мангалом

Перед началом постройки нужно подготовить территорию: очистить от растительности, устранить неровности площадки и, если требуется, сделать фундамент на всем пространстве под будущим навесом. Так как большой нагрузки на бетон не будет, для армирования можно использовать дешевую и тонкую рифленую арматуру толщиной от 7-8 мм.

Следующий обязательный шаг – выкопать ямы для опор, из которых будет состоять каркас. Чтобы рассчитать, где именно должны располагаться ямы, нужно нарисовать схему навеса для мангала и выполнить замеры. Оптимальное расстояние между опорами, обеспечивающее прочность и надежность конструкции: 1,5-2,0 метра. Так что для навеса небольших размеров (например, 2х2 метра) хватит по одному столбу на каждом углу. Так как опоры на 80-100 см погружаются под землю, их длина должна быть около 3 метров – чтобы обеспечить оптимальную двухметровую высоту для навеса.

Далее мы расскажем про нюансы строительства навеса для мангала из различных материалов: металла, дерева и кирпича.

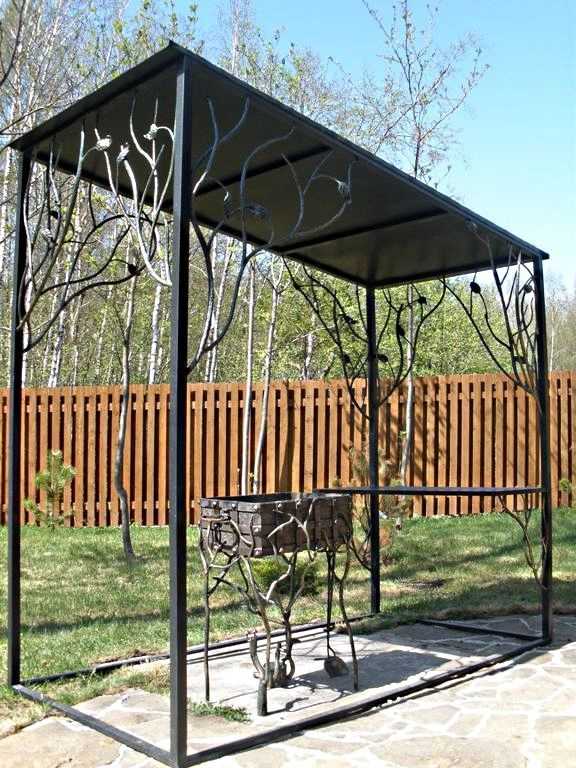

Навес для мангала из металла

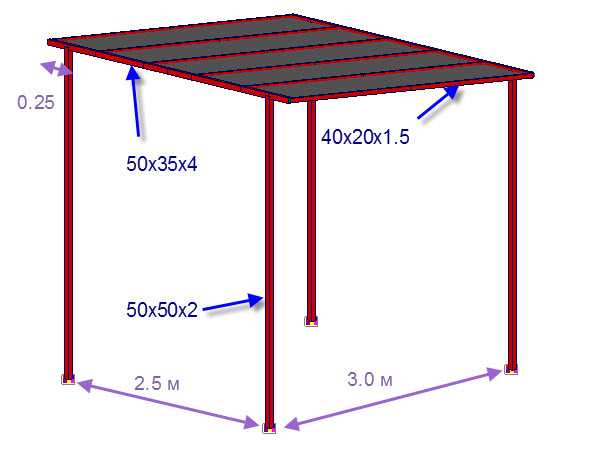

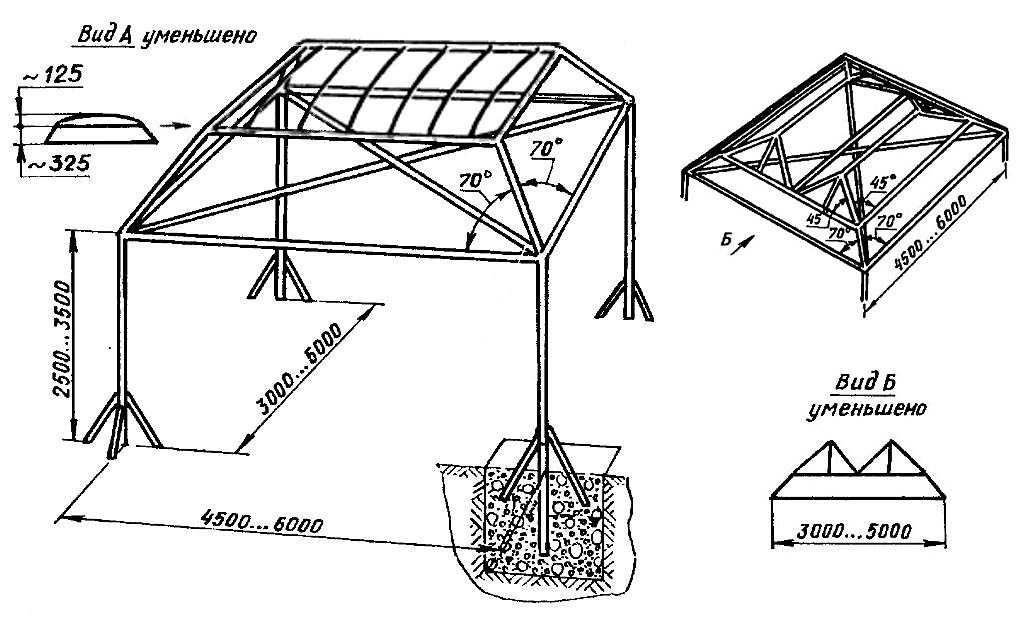

Для металлического каркаса лучше выбрать либо круглые трубы диаметром 80-100 мм, либо профильные прямоугольные трубы размером 40х80 мм. Они устанавливаются в выкопанную яму с подушкой из песка, укрепляются простым арматурным каркасом из нескольких поперечных и продольных прутков, а после заливаются бетоном.

Чтобы сварить навес для мангала хорошей прочности, вертикальные столбы укрепляются в верхней части, соединяясь между собой обвязкой: в виде горизонтальных профильных квадратных труб толщиной 30-40 мм. А сверху к этим трубам привариваются фермы: каждая ферма состоит из двух профильных труб тех же размеров, которые соединяются между собой ребрами жесткости – отрезками профильной трубы меньшей толщины (примерно в два раза), либо короткими стальными квадратами толщиной 16-20 мм.

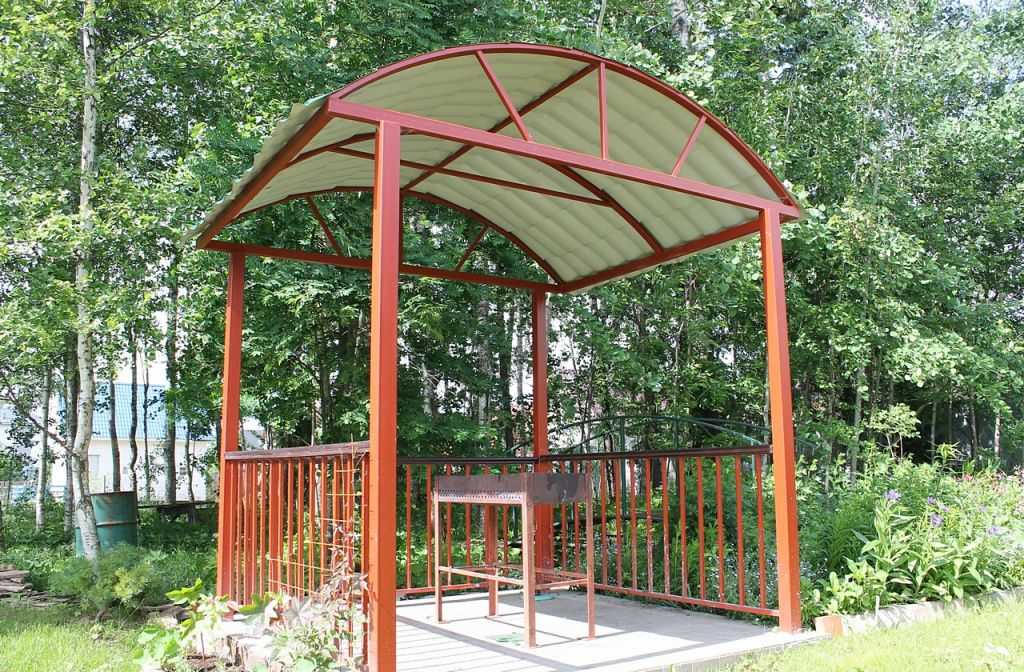

Расстояние между фермами не должно превышать 50-60 см. Для односкатного или ровного навеса в качестве ферм подойдут прямые трубы. А для укладки поликарбоната лучше взять изогнутые трубы в форме дуги, как на фото навеса для мангала ниже – чтобы они повторяли форму плавной покатой крыши, и лист можно было закрепить по всей поверхности ферм.

Закрепляется кровля из поликарбоната или профнастила при помощи специальных пресс-гаек, которые имеют плотную прокладку и исключают протекание навеса в местах крепления к каркасу.

Навес для мангала из кирпича

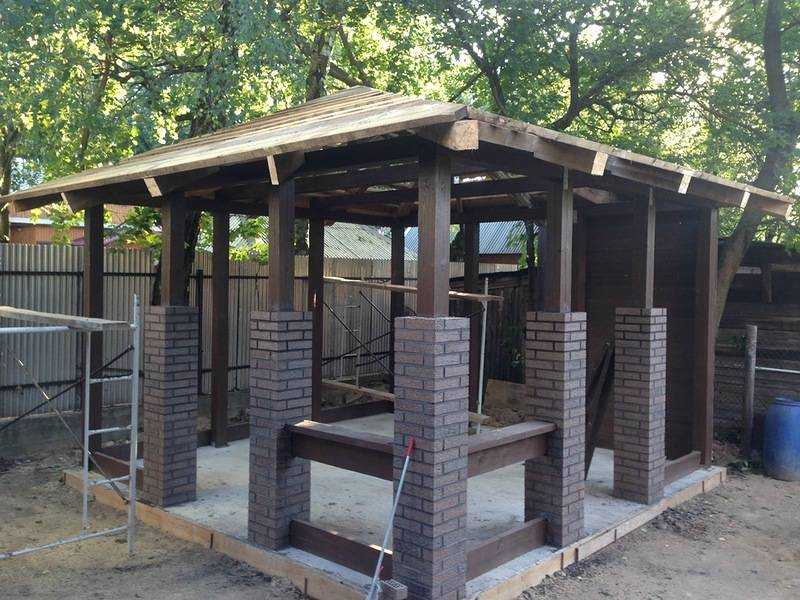

Делая своими руками навес для мангала из металла, можно украсить конструкцию красивыми кирпичными столбами. Для этого установленные металлические столбы обкладываются кирпичной кладкой. В качестве основы лучше всего использовать трубы с квадратным сечением.

Каждый следующий ярус кирпичей смещается на полтора кирпича в сторону, чтобы обеспечить устойчивость и прочность столбов. После каждого ряда кирпичи прокладываются цементным скрепляющим раствором.

Можно построить кирпичные опоры и без использования вертикальных опор в виде труб. Для этого перед укладкой кирпичей потребуется установить арматурные каркасы, как для столбчатого фундамента – на всю высоту будущих столбов. Каждый каркас должен состоять из четырех вертикальных рифленых прутков класса А-3 толщиной 10-15 мм и коротких горизонтальных перегородок того же диаметра (с интервалом 15-20 см). Далее готовый арматурный каркас обкладывается кирпичами, после чего внутренность готового столба заливается бетоном.

Дальнейшая стройка навеса происходит по той же инструкции, что и в случае с металлическим каркасом.

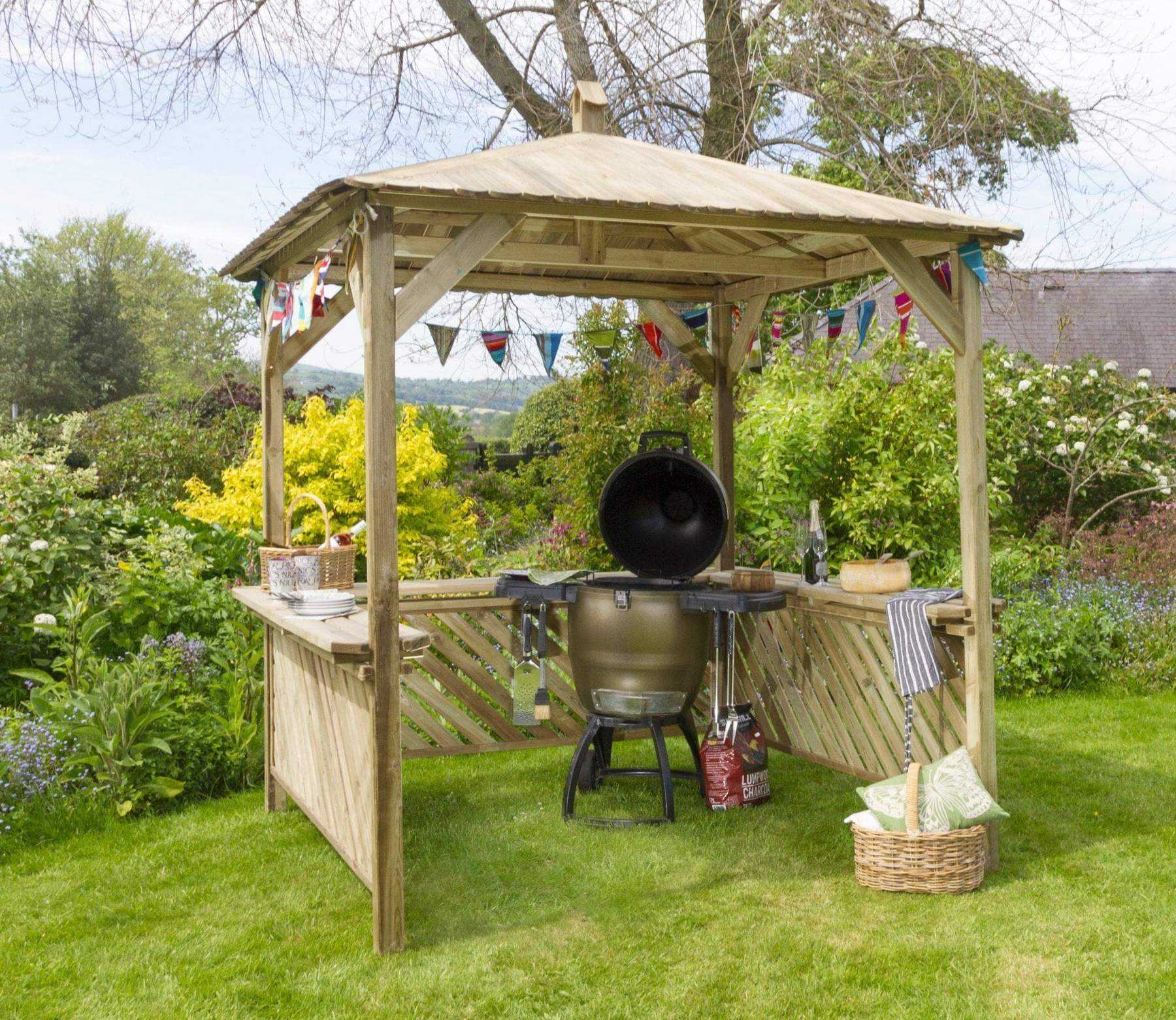

Навес для мангала из дерева

Деревянный навес для мангала на даче строится быстрее и проще всех остальных. Но, как уже говорилось ранее, нуждается в комплексной обработке поверхности: для защиты от воды, огня и дыма.

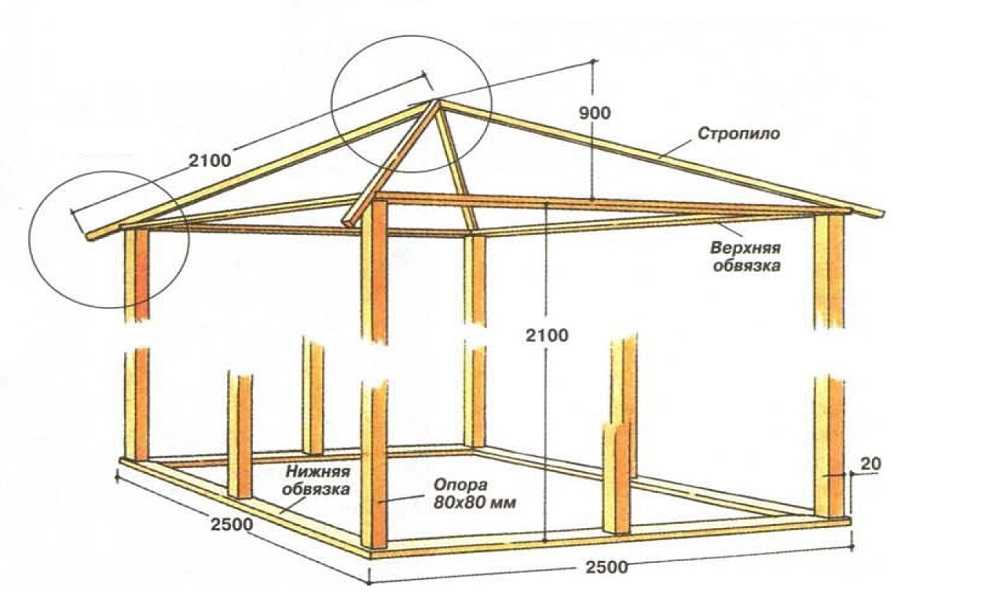

Для вертикальных опор лучше всего взять деревянные брусья размером 80х80 мм. Процесс их установки происходит по аналогии с металлическими столбами. Верхнюю обвязку для укрепления опор установить на деревянном каркасе легче: брусья меньшей толщины (40-50 мм) просто прибиваются гвоздями или прикручиваются саморезами.

Далее делается крыша: для деревянного каркаса отлично подойдут либо обычные доски, либо профнастил с красивым полимерным покрытием. Проще всего сделать ровный или односкатный навес: для этого сверху на вертикальные опоры с обвязкой через каждые 50-60 см укладываются деревянные бруски (размером 60-70 мм), и к ним крепится выбранная кровля.

Более красивый вариант с четырехскатной шатровой крышей требует сборки стропил: из четырех соединенных в одном конце брусьев (70-80 мм толщиной), которые крепятся по краям каркаса. Дополнительно их можно укрепить обрешеткой. Далее на установленные стропила монтируется крыша.

Покрытие: плюсы и минусы

К навесу над мангалом предъявляется ряд требований: долговечность, прочность, огнеупорность, защита от солнца и дождя, красивый внешний вид.

Крышу можно выбрать арочную, одно- или двускатную, куполообразную, вальмовую, главное, чтобы был уклон, и не задерживались осадки. Конструкция кровли зависит от финансовых возможностей.

Для крыши применяют разные виды материалов:

дерево;

металл;

поликарбонат;

профнастил.

Дерево

Древесина – экологически чистый материал, под такой крышей приятно находиться в летнюю жару, она дает устойчивую натуральную тень, чего не скажешь о металле или синтетической кровле. Древесина имеет доступную цену, на рынке представлена широким ассортиментом, ее можно приобрести заготовками необходимых размеров, что облегчит возведение навеса. Дерево легко поддается обработке и монтируется с другими материалами. Навес с деревянной крышей органично вписывается в природный ландшафт участка.

К недостаткам можно отнести неустойчивость к внешней среде и то, что древесина не «дружит» с огнем. Чтобы придать ей устойчивости к климатическим воздействиям и относительной огнеупорности, древесину пропитывают специальными растворами.

Металл

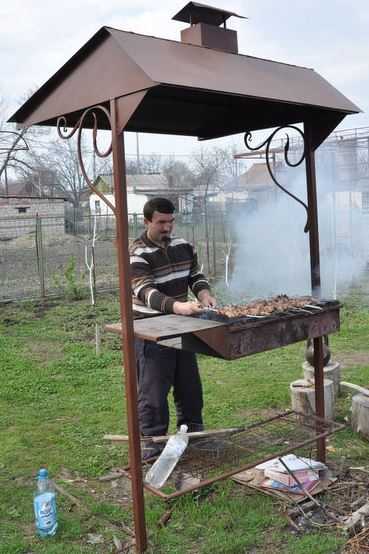

Металлическая крыша может быть приварена к мангалу в виде небольшого навеса непосредственно над рабочей зоной. Очень красивы кованые изделия в таком исполнении. Второй вариант – конструкция, выполненная в виде террасы (крыша на опорах). Под такой крышей можно поставить стол или устроить дровницу. Железные конструкции жаростойки, прочны и долговечны.

Но у металла есть и свои минусы: он много весит, слишком шумный во время дождя и сильно раскаляется на солнце. В жару находиться под такой крышей будет не комфортно, поэтому, металл лучше использовать в компактных конструкциях, устанавливать навес непосредственно над мангалом. Железный навес монтировать сложнее деревянного, понадобятся специальные инструменты: сварочный аппарат, дрель, шуруповерт.

Поликарбонат

Красивый и удобный полимерный кровельный материал пользуется большой популярностью у населения, имеет много положительных качеств:

Он надежен, прочен, не гниет, не ржавеет.
Устойчив к любым климатическим условиям.
Его легко монтировать.
Поликарбонат достаточно гибок, пластичен, из него можно создавать арочные крыши и конструкции необычных форм.

Он легок.
Прозрачная структура материала позволяет иметь хорошее естественное освещение под навесом.
Поликарбонат относительно не дорогой.
Имеет богатую цветовую гамму.
Долговечен, при наличии защитного слоя, способен прослужить до 50 лет.

Профнастил

Профнастил, или металлопрофиль используют для создания заборов, покрытия крыш. Если он уже нашел свое применение на участке, навес лучше сделать из такого же материала. Его преимущества очевидны:

небольшой вес;
устойчивость к атмосферным осадкам;
долговечность;
легкость монтажа и обработки;
прочность;
огнестойкость, при нагревании не испаряет токсические вещества;
возможность комбинирования с другими материалами;
большой выбор цвета;
покрытие особым полимером, который предохраняет от коррозии, химического воздействия, выгораний.

К недостаткам можно отнести способность нагреваться на солнце, что станет не лучшим вариантом для южных районов. К тому же, он не пропускает свет и не гнется, как поликарбонат.

Навес для мангала из поликарбоната. Виды навесов

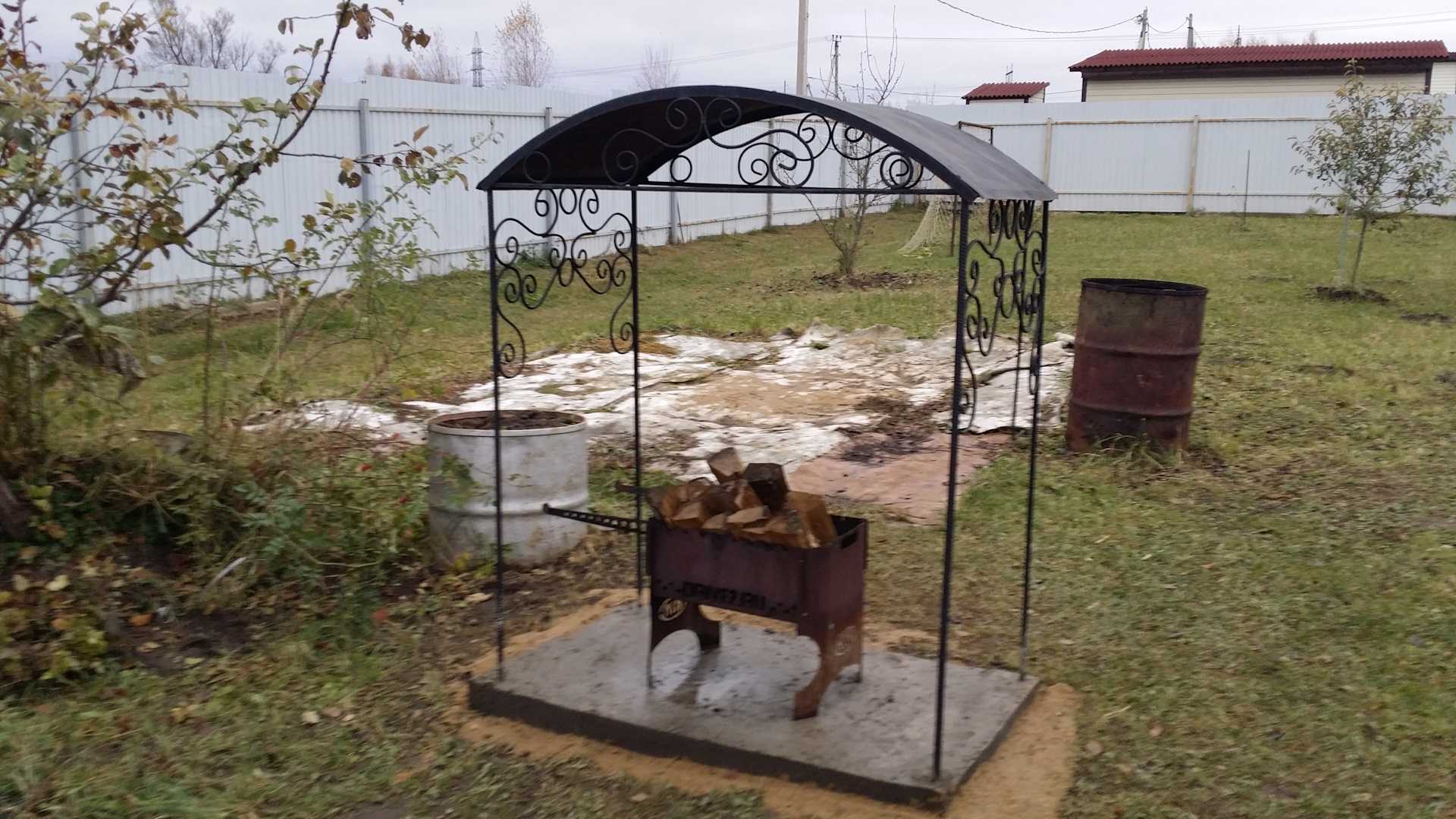

Козырек, установленный над жаровней, — самый простой, но и наиболее распространенный способ защиты ее от дождя. Обычно он изготавливается в виде единой конструкции с мангалом. Каркас делают из металла, а в качестве кровельного материала используется профлист или металлочерепица. На дачах, как правило, такие изделия разборные и по окончании сезона помещаются на хранение. Мангал с навесом можно легко обустроить в любой части участка. Он не требует подготовки специальной площадки и может устанавливаться в любом удобном для хозяина месте непосредственно на землю.

Кровля, как правило, односкатная, реже — арочная. Высота ее должна обеспечивать комфортные условия для приготовления блюд. Слишком высоко расположенная крыша не защитит от косого дождя не только повара, но и мангал. Конструкцию можно украсить элементами ковки, что придаст ей более нарядный вид. Красят навес без мангала. Обычно используется эмаль или лак черного цвета. Обожженный огнем металл начинает быстро корродировать под действием атмосферной влаги. Для защиты от ржавчины его очищают от остатков золы и накрывают любым, не впитывающим влагу материалом.

Стационарный навес для мангала своими руками обычно сооружают из дерева или делают комбинированным. При этом для возведения опор используется камень или кирпич. Имея навыки проведения сварочных работ и необходимое оборудование, опорную часть навеса можно изготовить из металла. Для придания конструкции более легкого вида, ее украшают коваными элементами.

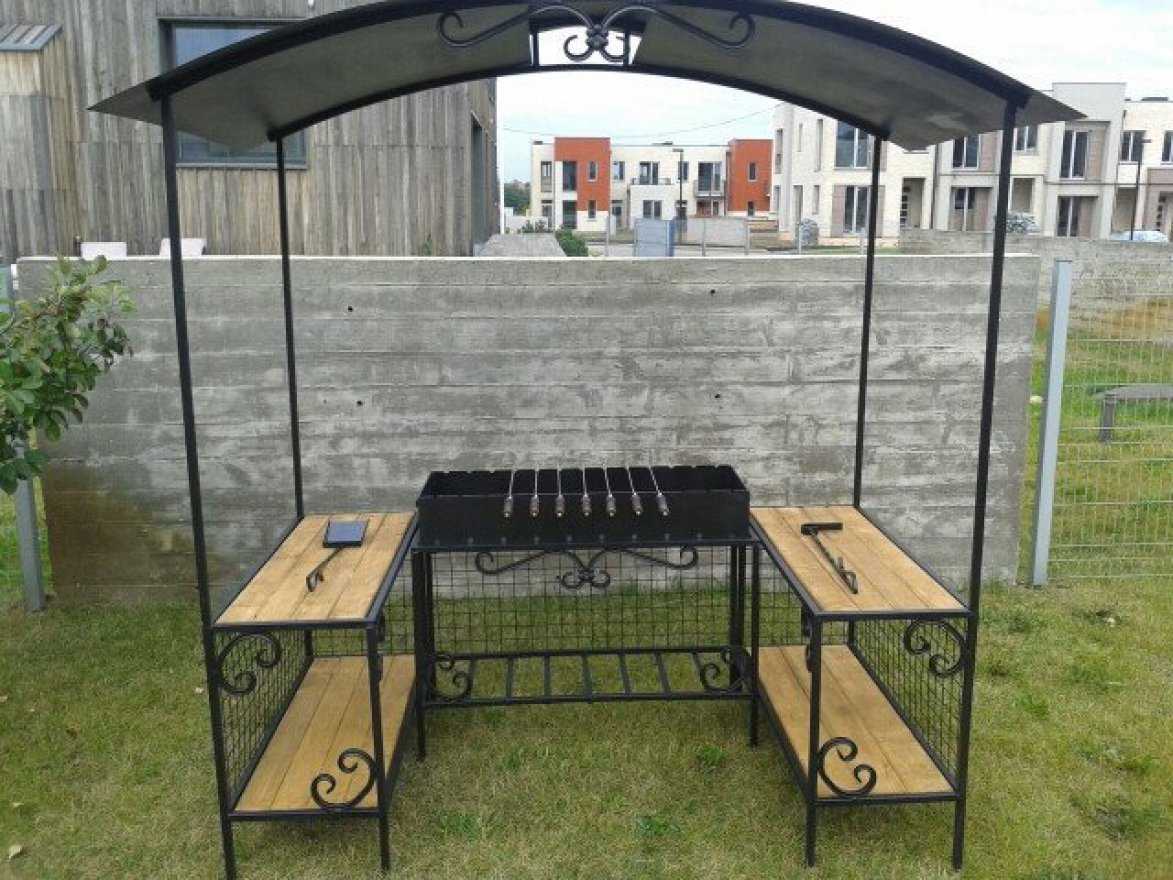

Навес под мангал может быть изготовлен полностью из металла. В этом случае делают арочную кровлю из цветного поликарбоната. Это позволит улучшить естественное освещение пространства под навесом и вместе с тем защитить глаза от слепящих солнечных лучей. Однако не рекомендуется использовать такой кровельный материал, если будет устанавливаться открытая жаровня. Это может привести к повреждению поликарбоната над огнем и возможному возгоранию.

Обычно под стационарными навесами с зоной отдыха устанавливают мангалы из кирпича или металла, оборудованные дымовой трубой и закрытым топливником. Для этого выгораживают специальную хозяйственную зону и дополнительно оснащают ее столом и другими устройствами для приготовления пищи. С мангалом такой конструкции можно не только готовить шашлыки, но и отдыхать в вечернее время у открытого огня.

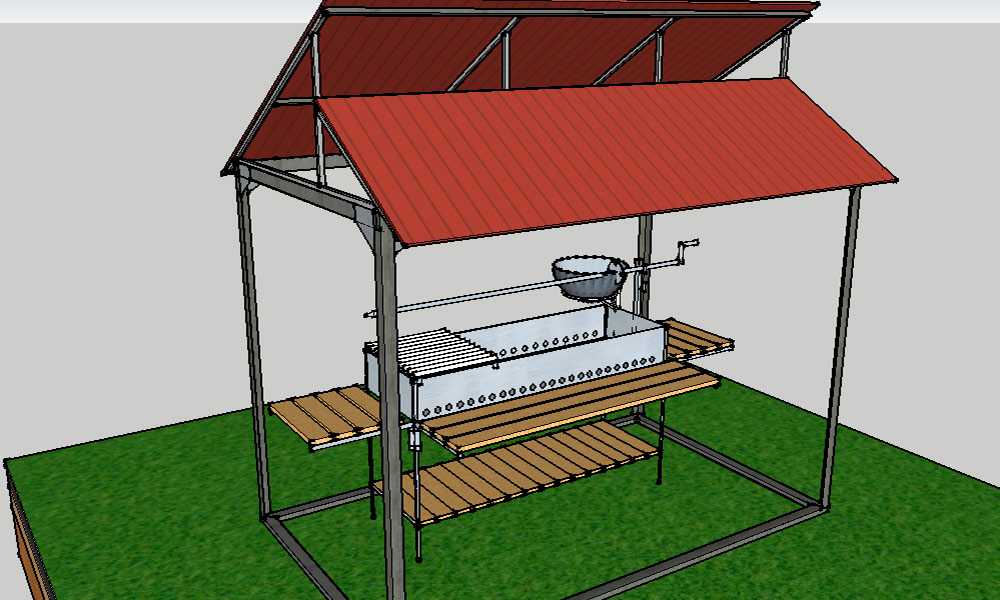

Работа с металлом

Продолжая тему, хотелось бы сказать, что разрабатывая навес для своего мангала, я не чертил никакие чертежи. Ведь, и вправду, не беретесь же вы за карандаш, когда вырезаете с орешника удочку? Вот и тут, чётко представляя финальную картинку, я не стал утруждать себя маранием бумаги.

Для начала пришлось определиться с размером.

Оценив габариты уже существующего мангала, был сделан вывод, что накрыть нужно площадку в полтора на два с половиной метра. Ведь там должна была поместиться не только барбекюшница, но и небольшой столик для продуктов, а также собственно сам повар. Это, конечно, хорошо, когда мясо не заливает, но и когда за шиворот капает дождь, так же мало приятного.

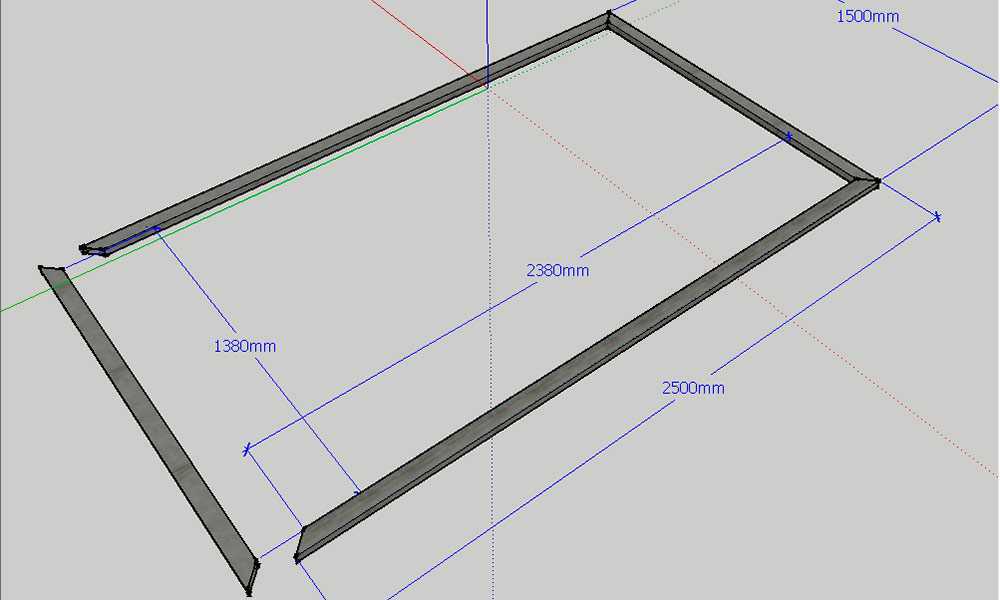

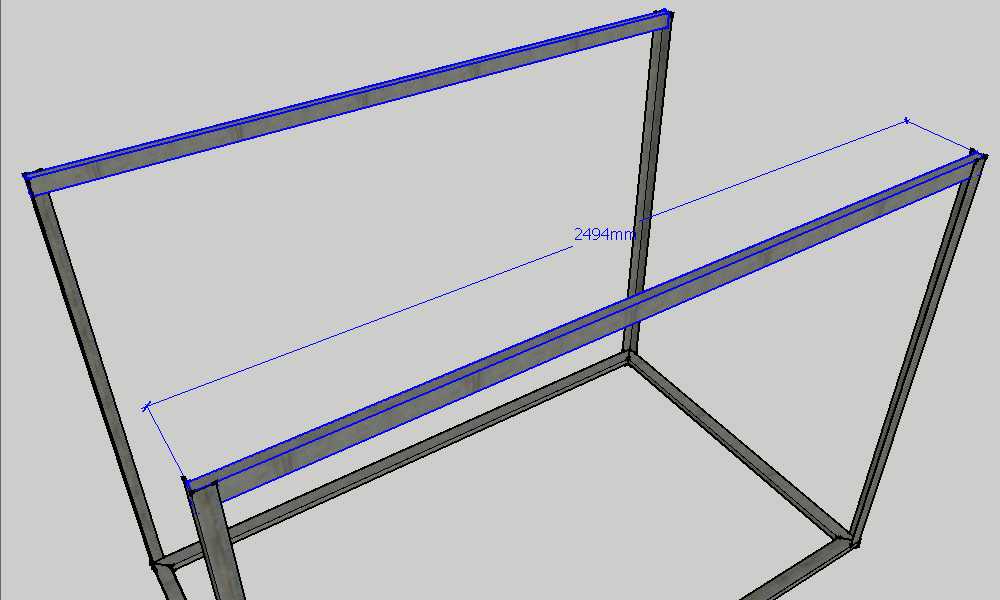

Теперь основа. В качестве нее я решил использовать сваренный из профиля 60×30 мм прямоугольник. Чтобы внутрь трубы не проникала влага, все соединения производил, запиливая торцы под 45°, попутно и диагонали проверил. Угольник угольником, но так выдерживать прямой угол всегда надежнее.

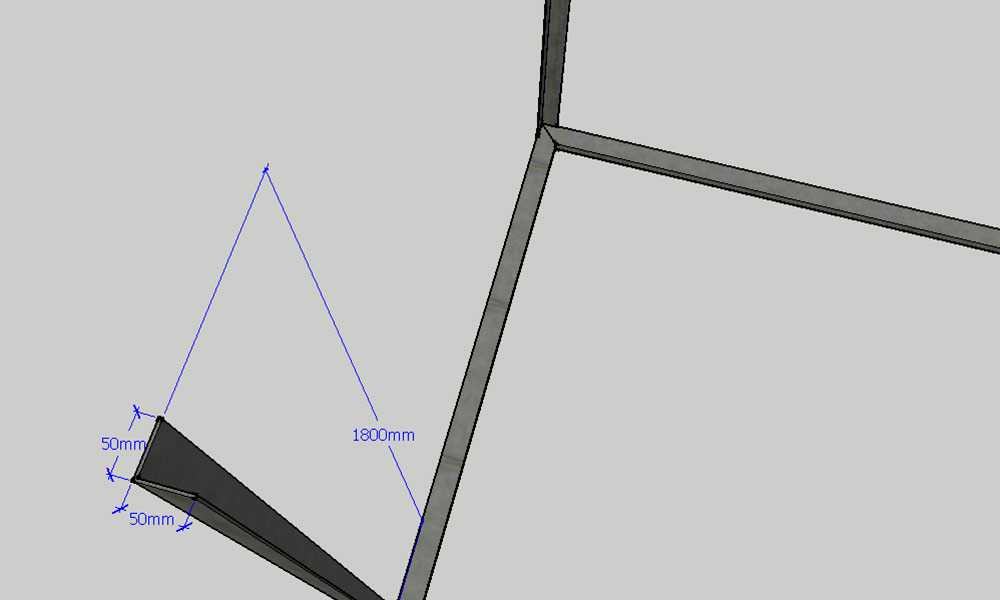

Следующий параметр – высота. Поскольку мой рост метр семьдесят шесть, а жарить шашлык гостям я никогда не доверял, то и высоту стоек я ограничил в 1800 мм. Кстати, их я изготовил из пятидесятого уголка. Толщины стенки в 3 мм оказалось вполне достаточно.

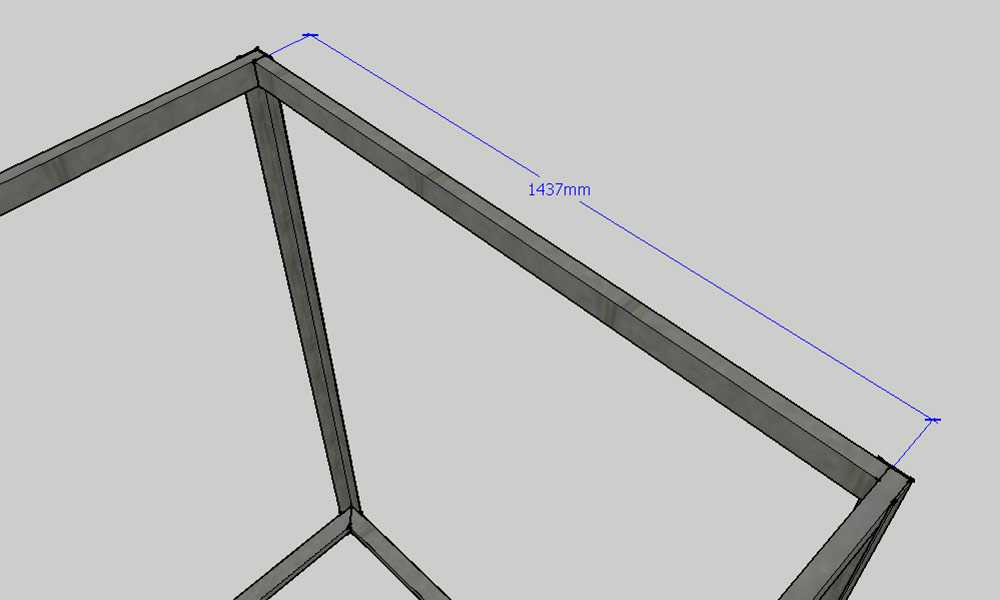

Потом перевязка. Там вновь пригодились планки 60×30 мм. Вот только тут я их уже устанавливал не плашмя, а ребром. Да и торцы не запиливал. Они все равно оставались закрытыми.

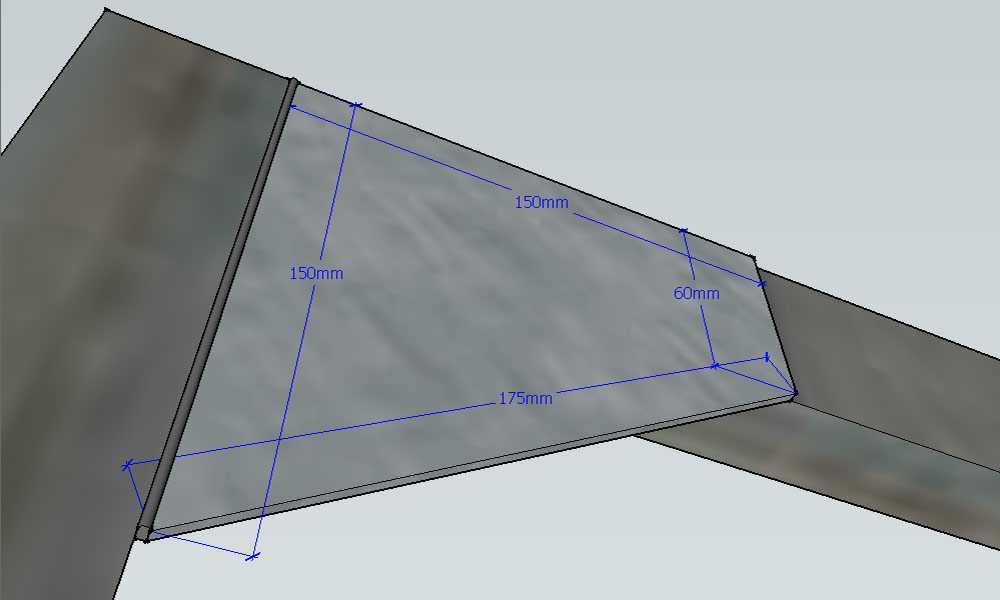

Вот только эта конструкция получилась слишком подвижная. По-хорошему ее следовало бы укрепить раскосыми, но это было бы не идейно, а потому для дополнительной жёсткости пришлось варить на всех углах металлические пластины.

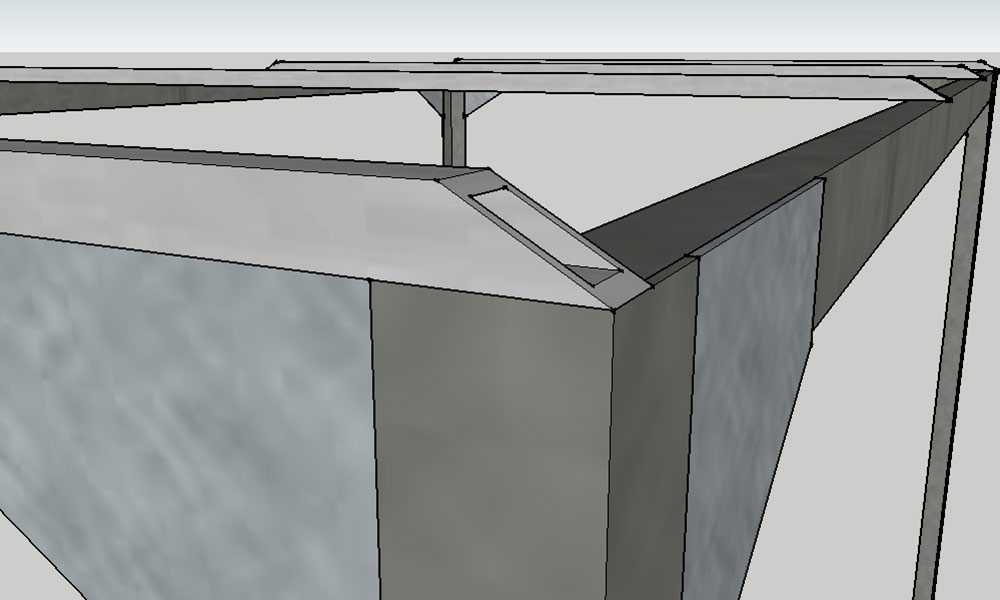

Обратите внимание, между пластиной и стойкой я оставлял небольшой зазор, чтобы потом заполнить его сварным швом. Так в результате получается на порядок надежнее

И еще один нюанс. Когда фиксируете конструкцию, не забывайте промерять все те же диагонали. Все углы должны быть строго 90°.

Кстати, на этом этапе запасы широкого профиля у меня истощились, остался только тоненький 20×20 мм. В принципе, для изготовления кровли достаточно и его, но лучше бы таки использовать трубу сечением 40×20 мм она жестче. Но вернемся к сварочным работам.

После изготовления обвязки я вырезал четыре полтора метровых профиля сечением 20×20мм и, запилив торцы под 30°, использовал их в качестве лаг.

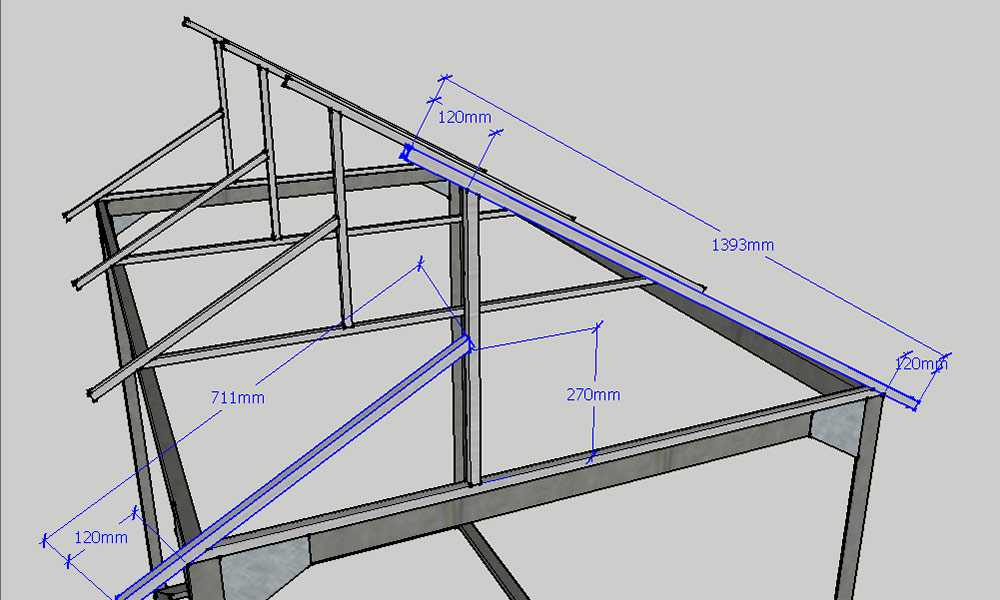

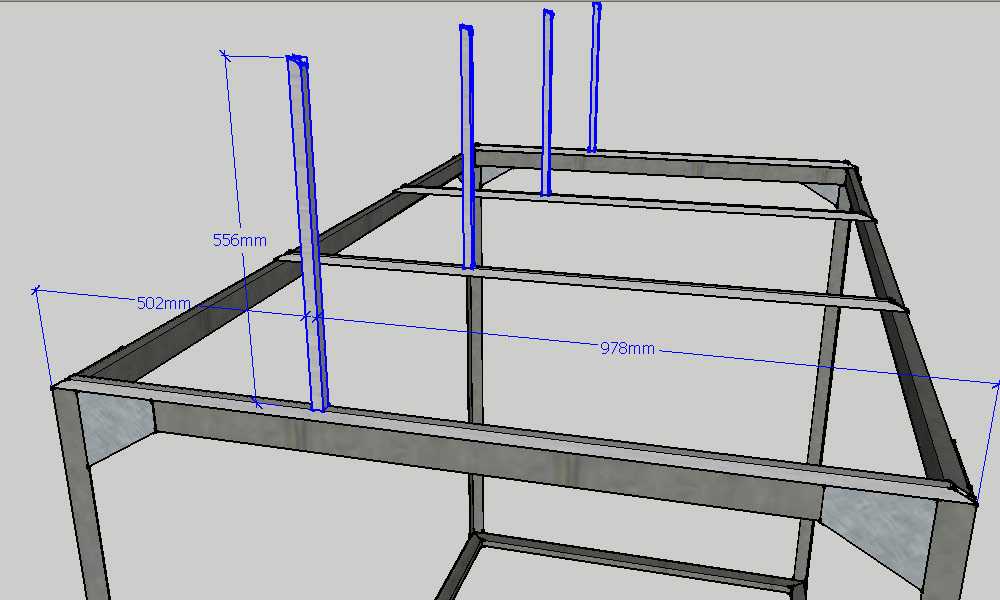

Чтобы кровля имела красивый скат, необходимо было изготовить для нее еще и четыре стойки. Притом все они должны были находиться на одной прямой и делить лаги в пропорции 2 к 1. Более наглядно на следующем рисунке.

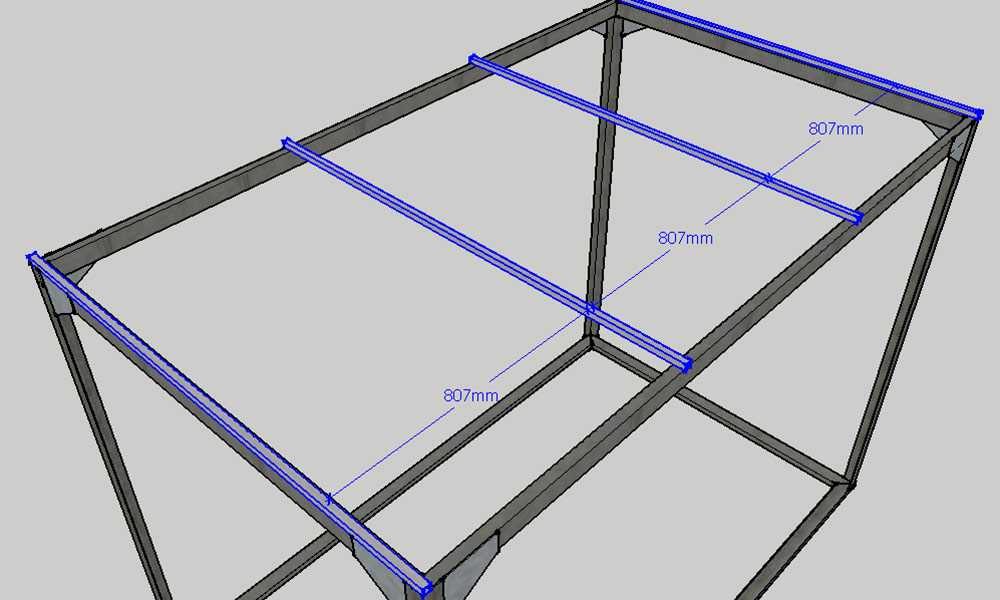

Теперь стропила. Вновь-таки, если бы был выбор, я бы использовал профиль 40×20мм, но применил то, что было под рукой, запаса прочности в результате, конечно, никакого, но ведь и не капитальное строительство затеял. Навес – не дом.

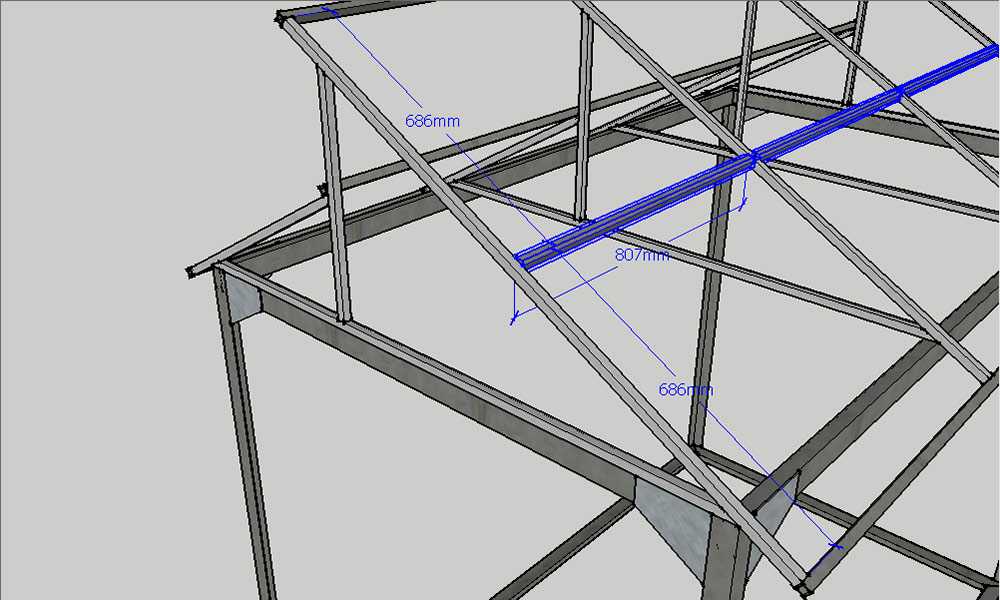

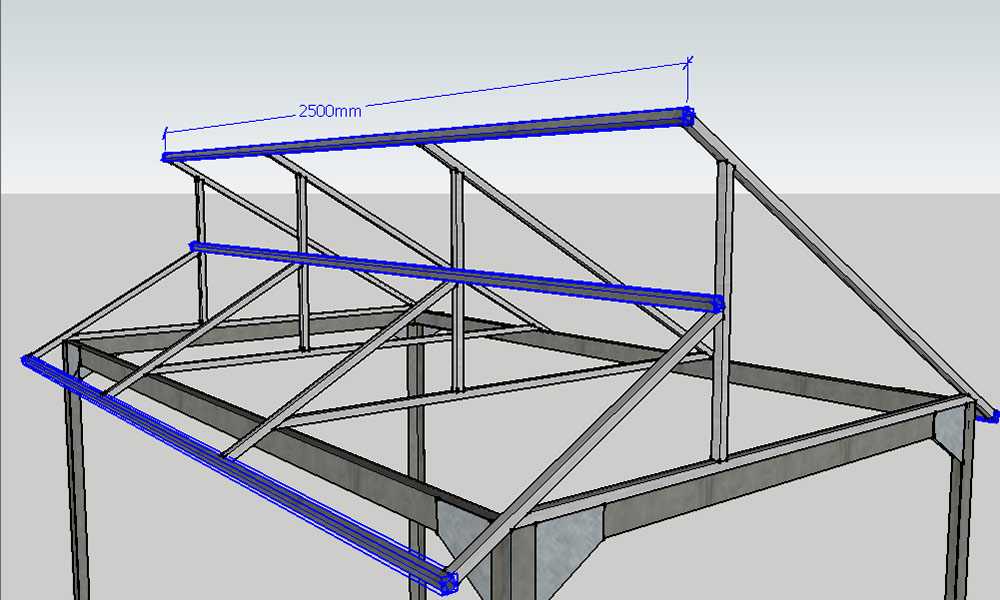

Как вы понимаете, для обрешётки опять была выбрана все та же двадцатка. Четыре отрезка по два с половиной метра и опорой для профнастила послужили, и торцы в лагах закрыли.

Правда, чтобы листы не провисали, пришлось в тот скат, что побольше вварить еще немного поперечин. Но то уже мелочи, обрезков хватало, да и электроды в запасе были. Нарезай да крепи.

Намного больше времени ушло, на зачистку швов и покрытие конструкции краской. Да и профнастил сам не прикрутился. Но зато в результате я получил для своей дачи вот такую красоту…

… да еще и из подручных материалов. Интересно, а какой навес для мангала построите вы? Ждем интересные фото отчеты.

А пока мы прощаемся с вами. До свидания и до скорых встреч на страницах Сайта про дачу.

Василий Молька

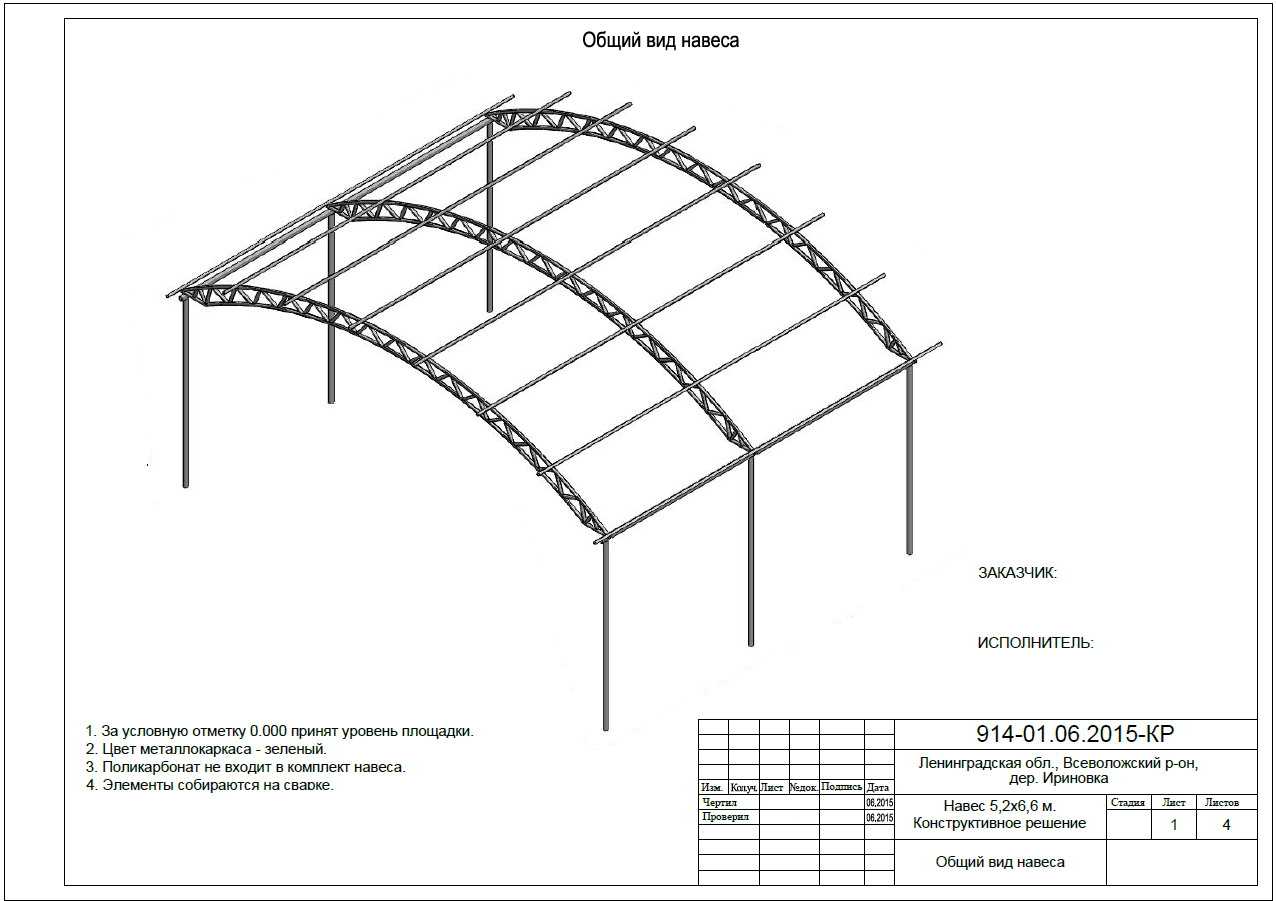

Конструкция из поликарбоната

Навес над мангалом из поликарбоната не менее популярен и имеет свои достоинства. Точнее, сама конструкция может быть металлической, деревянной или каменной, а вот крыша монтируется из поликарбоната. Многие предпочитают этот вариант. Речь идет о преимуществах материала:

он легкий и простой в установке.
Несмотря на кажущуюся хрупкость, сотовая структура делает листы прочными.
Материал отличается долгим сроком службы. Ни воздействие ультрафиолетовых лучей, ни дождь, ни ветер не повреждают поликарбонат. Крыша, сделанная при правильном уходе, прослужит 50 и более лет.
Материал гибкий, поэтому навес для барбекю из поликарбоната может иметь самые разные формы.
В отличие от самого гофрокартона, поликарбонат не нагревается и имеет высокую светопропускаемость.
Материал не горит, поэтому безопасен для мангала.

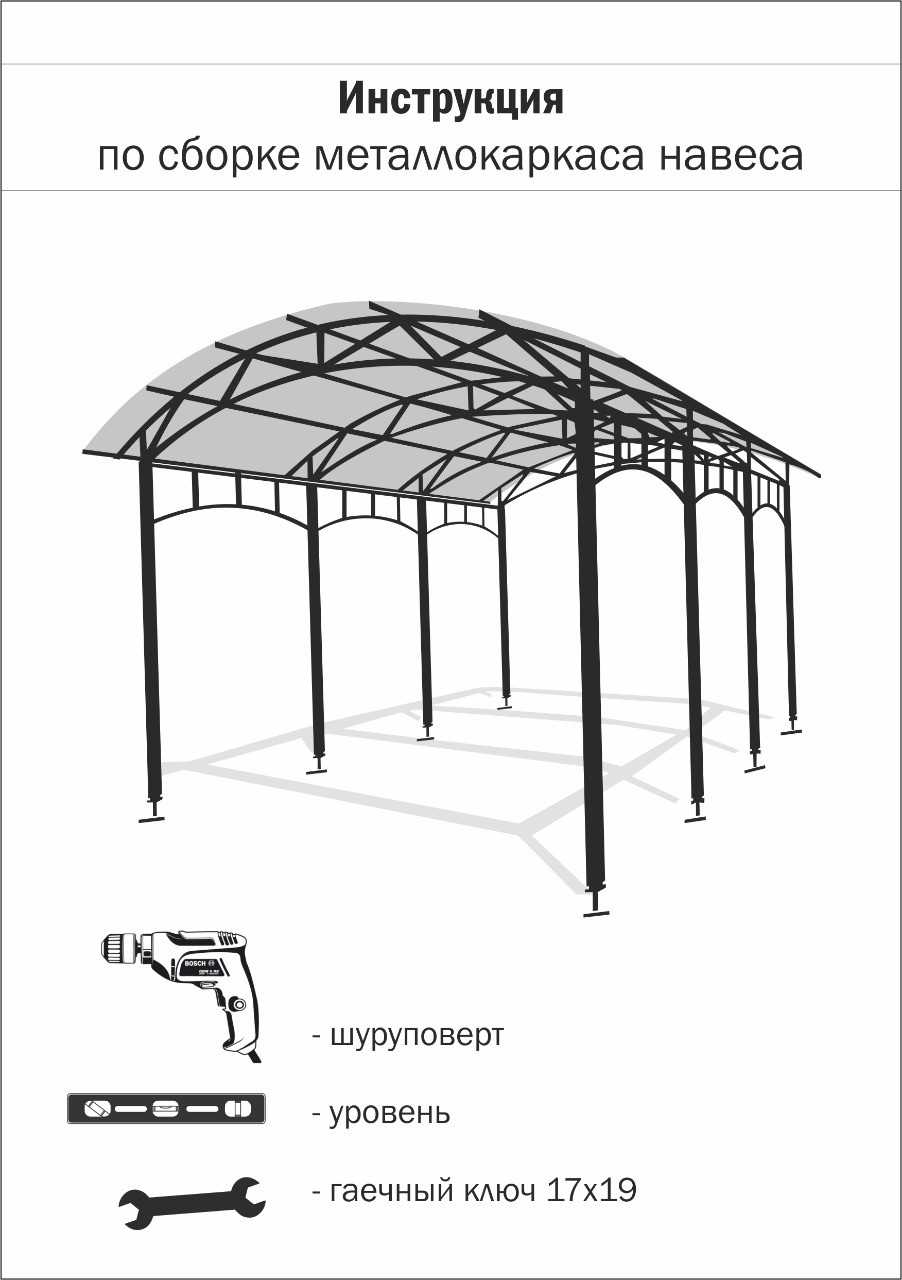

В целом внешний вид волос очень привлекательный. А поскольку за счет поликарбоната уменьшается вес конструкции, тратиться на фундамент не нужно. На фото ниже представлена схема того, как может выглядеть навес из металла из поликарбоната.

Конструкция сделана как обычный металлический навес. Отличие заключается в креплении из поликарбоната. Технология проста, нужно только изучить ее.

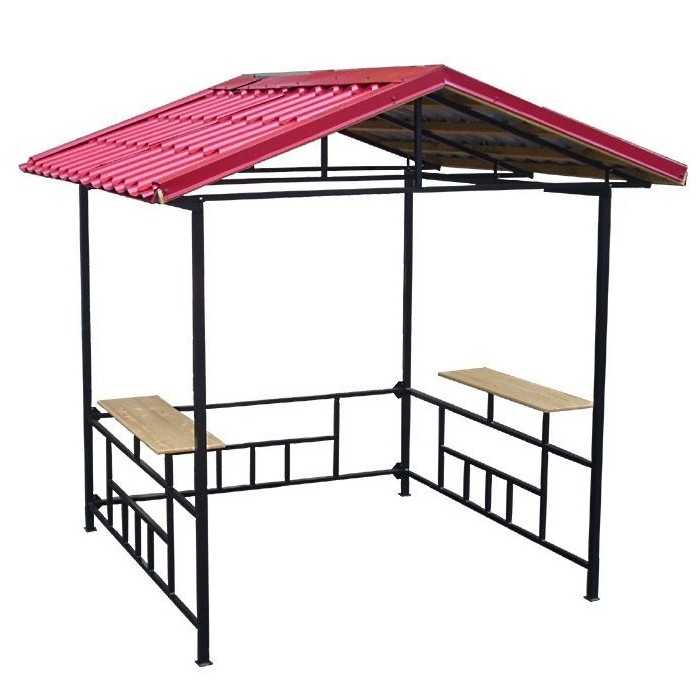

Беседка из профильной трубы своими руками

Стоит заметить, что готовая беседка, равно, как и изготовленная своими руками — довольно сложно решаемая задача. Дело в том, что в магазине редко когда встретишь беседку, которая может устроить по размеру, цвету, материалу и иным параметрам.

Изготовить же такую конструкцию самостоятельно под силу не каждому, ведь для этого нужно обладать профессиональными навыками. На самом деле это заблуждение.

Любому из нас под силу создать великолепное сооружение, причём на это не придётся тратить большие средства, время и силы. Однако всё же придётся основательно подготовиться к этому серьёзному мероприятию — нужно будет выполнить предварительные расчёты и позаботиться о наличии необходимых инструментов. Именно этому и будет посвящена эта статья.

Чаще всего в качестве материала для изготовления беседки выбирают металлическую профильную трубу квадратной или прямоугольной формы. Среди всех доступных видов проката, этот вариант представляется наиболее подходящим для сооружения таких конструкций, изготавливаемых из металла.

Особый интерес представляет её форма, поскольку:

Давление, оказываемое на конструкцию, равномерно распределяется по каркасу и сопряжённым с ним элементам.
Обладая достаточно высокой прочностью, это сооружение отличается малым весом, что обусловлено наличием у неё полой структуры.
В случае возникновения необходимости подогнать участки сопряжения с другими элементами либо соединения с ними торцевой части со стороны стенки проблем особых не возникнет. Скажем, для создания привлекательного крепёжного соединения с круглой трубой все действия будут сводиться к созданию у присоединяемого элемента выреза, имеющего необходимый радиус закругления.
Подобный материал позволяет создавать более привлекательные и оригинальные изделия, чего нельзя добиться, используя прочие виды металлопроката.
Обеспечивает возможность для быстрого и не затратного сооружения беседки.

Важным достоинством профильной трубы является её универсальность. На её основе можно создавать не только силовые элементы конструкции, но и все прочие детали, в том числе и декоративные. Также она подходит для создания сиденья.

Великолепное изделие можно получить, используя в качестве материала для него профильную трубу в сочетании с каким-либо кровельным материалом, скажем, поликарбонатом. Причём здесь есть возможность создать такую беседку, которая будет не только иметь привлекательный облик, но и минимальный вес, для чего достаточно грамотно подойти к выбору металлопроката различного сечения.

Стойки изготавливают на основе труб специального размера, который позволит беседки демонстрировать высокие характеристики прочности и надёжности. При изготовлении всех прочих элементов и деталей используют трубы меньшего размера, но при этом необходимо в первую очередь ориентироваться на назначение и выполняемые функции.

Желательно для этих целей применять трубы квадратного сечения, в первую очередь это касается опор. При их отсутствии можно остановить выбор на прямоугольных трубках, однако все же они больше подходят для создания ограждения беседки, обрешётки и иных не силовых и необремененных нагрузкой элементов.

Необходимый инструмент

Чтобы изготовить беседку из металла своими руками, у вас должен быть определённый электроинструмент:

болгарка;
электродрель.

Нелишним будет наличие навыков работы со сварочным аппаратом. С его помощью вы сможете при необходимости сделать сварные швы, если потребуется соединить определённые металлические элементы.

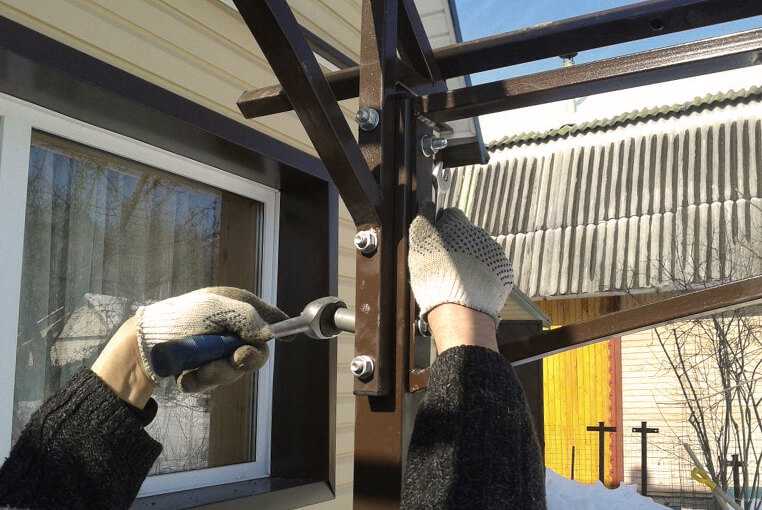

Конечно, можно использовать и болтовые соединения, однако такой вариант не в состоянии обеспечить изделию аккуратный и привлекательный вид. Поэтому рекомендуется всё же, если есть возможность, использовать сварочный аппарат.

Из металлопрофиля

Профилированный настил является не менее популярным материалом, чем современные поликарбонатные листы, поэтому находит очень широкое применение в изготовлении всевозможных уличных конструкций.

Основные преимущества металлопрофильных навесов:

стальные оцинкованные элементы, имеющие защиту в виде полимерного покрытия, отличаются долговечностью и послужат надежным заслоном от непогоды в любое время года;
листовой профилированный настил обладает незначительным весом, поэтому даже довольно габаритные элементы могут быть использованы для самостоятельного возведения конструкции;
металлопрофиль выделяется эстетичным внешним видом, а благодаря наличию современного защитного покрытия, предотвращаются разрушения и полностью сохраняется первоначальная привлекательность;
профилированный настил легко переносит резкие и частые температурные перепады, неблагоприятное УФ-излучение, повышенную влажность и механические воздействия;
металлопрофильные конструкции не подвержены процессам горения, а при нагревании, таким материалом не выделяются вредные или высокотоксичные вещества.

Недорогой вариант навеса

Основное отличие современного металлического профиля от светопрозрачного листового пластика представлено довольно сильным нагревом под лучами солнца, что неблагоприятно сказывается на комфорте пребывания под таким навесом. Кроме прочего, данный материал не характеризуется особой гибкостью и достаточной светопроницаемостью, что также негативно отражается на его популярности.

Навесы, сделанные из металлопрофиля, могут быть отдельно стоящими или пристроенными, наклонными или прямыми, одно- или двускатными, а при правильном конструировании, такие постройки легко совмещают в себе функциональность и декоративный вид.

Строим навес из дерева

Для оборудования стационарного места отдыха, в большинстве случаев, используют дерево. Этот экологически чистый материал не только хорошо обрабатывается и легко монтируется, но и прекрасно вписывается в дизайн участка, особенно если конструкция располагается среди деревьев. Его небольшая масса позволяет изготовить навес над мангалом своими руками без посторонней помощи.

Для создания опор применяется сосновый брус сечением 150х150 мм. Желательно использовать древесину, не имеющую темных разводов, Их наличие говорит о том, что из сосны извлекалась живица. Такая древесина гигроскопична и поэтому быстро поддается гниению. Для установки опор проводится разметка контура навеса на площадке. По углам и боковым линиям копают ямы со стороной, равной 35-40 см, глубиной 50-60 см и заливают их бетоном. В нем устанавливают анкер с креплением для опоры. Расстояние между рядом стоящими столбами не должно превышать 2,5-3,0 м. При большем — установленные на них балки от нагрузки будут прогибаться.

Другой вариант крепления опор предполагает установку в бетон швеллера или уголка с шириной полки не менее 50 мм. Столбы крепятся к ним или закладным с помощью болтов.

Нажмите на чертеж, чтобы увеличить схему Для того чтобы уменьшить нагрузку на узел крепления, внутри швеллера приваривается полка, на которую опирается основание столба. Опоры выставляют вертикально по уровню и связывают между собой планками. В верхней части столбов делают L-образные вырезы, нижние полки которых будут основанием горизонтальному брусу. На нем, в месте крепления, оборудуют сквозной паз. Размеры их должны быть такими, чтобы при соединении плоскости брусьев заходили заподлицо. Крепление этих элементов выполняют болтами. Выступающие концы украшают фигурными вырезами. Горизонтальные несущие элементы будут являться опорами для стропил. Брусья поддерживаются раскосами, которые опираются на опоры. Подробнее можете посмотреть на видео:

Установка кровли

Как правило, деревянный навес оборудуют скатной крышей. Если будет использоваться переносной мангал, то возводят симметричную двускатную крышу. При постройке под навесом основательной кирпичной печи-мангала, обустраивают обычно односкатную либо двускатную асимметричную кровлю. Стропила можно собирать на земле, потом готовую конструкцию поднимать и крепить наверху. Но для такой работы нужен минимум 1 подсобник. Если же они собираются на крыше, то все действия можно выполнить и одному.

На стропильных ногах делают пазы, которыми они будут опираться на подпорные брусья. В верхней части элементы крепятся коньковой доской. Шаг их установки должен быть не более 1 м. После этого настилается обрешетка. Изготавливается она из обрезной строганной сосновой доски толщиной 25 мм. Обрешетка выполняется без зазора между деталями, так как она одновременно является потолком навеса.

Нажимаем для увеличения фото

По окончании установки подготовленную поверхность накрывают пленочным гидроизоляционным материалом. По нему проводится монтаж кровли. Как правило, используют профнастил или металлочерепицу. Это долговечное, легкое и прочное покрытие можно установить без помощи, одному человеку. Богатый ассортимент цветов позволит выбрать самый подходящий вариант. Деревянный навес не накрывают поликарбонатом: это связано с трудностями, возникающими при креплении его к обрешетке.

Площадка под навесом выкладывается тротуарной плиткой. Деревянные элементы пропитываются олифой и вскрываются лаком. После такой обработки хорошо видна структура дерева. А также можно их просто покрасить масляной краской. Под навесом устанавливается стол и скамейки.

В южных регионах страны для защиты от палящего солнца проемы между опорами закрывают легкой тканью. Под такими навесами использование открытого мангала без обустроенной вытяжки нежелательно. Поэтому некоторые хозяева устанавливают вытяжку с дымовой трубой и регулируемой высотой дымосборного колпака.

Для украшения конструкции используются кованые светильники, подставки для цветов и другие элементы. Применение различных поделок и украшений, изготовленных своими руками, придаст индивидуальность даже серийному сооружению. Создав навес своими руками, можно выложить фото на своей страничке в соцсетях и поделиться радостью с друзьями и знакомыми.

Как варить навес и собирать его

Монтаж навеса с использованием воротка

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку навеса с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас навеса можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Навес над мангалом из поликарбоната. Выбор материалов

При выборе материала для опор и перекрытий, новичку желательно остановиться на дереве — это самый легкий для обработки и монтажа материал.

Конструкция должна быть прочной и пожаробезопасной . Выбранный вариант навеса имеет высоту 2,3 м , поэтому для крыши профессионалы посоветовали бы выбрать поликарбонат.

Навесы из поликарбоната для барбекю возводятся очень быстро, поскольку это удобный для использования и доступный по стоимости материал.

Особенности выбора качественного поликарбоната:

сотовый имеет толщину ребер 6—12 мм и толщиной листа 8 мм;
однородная структура — просветите листы, обратите внимание на отсутствие вкраплений;
гибкость — лист пластичен, при сгибаниях не ломается и не издает посторонних звуков (хруст, треск);
вес — 1 м2 листа качественного поликарбоната толщиной 1 см весит минимум 1,7 кг.

Если вас заинтересовало, как выглядят навесы из поликарбоната под барбекю, фото многочисленных вариантов таких крыш представлены в большом количестве на нашем сайте (в том числе, и на этой странице).

Совет! Учитывайте количество света в месте расположения навеса. Для затененного участка выбираются прозрачные светлые оттенки, для солнечных — матовые и темные.
